Тюнинг двигателя ИЖ Планета 5 своими руками
Разобравшись с тем, как будет выглядеть тюнинг мото ИЖ Планета 5, ездоку может показаться недостаточной мощность. Так и есть, ведь заводских 20 – 25 л.с. родного мотора хватает для тесных улочек, но на трассе мотор упирает спидометр в отметку 120, за которую выбраться достаточно сложно. Именно поэтому, следующим шагом предлагаем затюнинговать ваш мотор. Первым делом следует провести полную ревизию основных элементов, влияющих на мощность: зажигание, воздушный фильтр, карбюратор, выхлоп. 50% успеха состоит в правильной настройке и обслуживании этих «капризных» узлов мотора. Если все в порядке, но мощи все еще не хватает, тогда дальше есть два пути:
- Первый – модификация существующих узлов;
- Второй – комплексный тюнинг двигателя ИЖ Планета 5 с заменой деталей.
Первый вариант подходит тем, кто старается сохранить заводское состояние своего байка. Тогда чтобы ехать немного быстрее, можно прочистить выхлоп, который неизбежно забивается остатками масла. Следующим шагом может стать установка жиклеров с большей пропускной способностью на карбюратор. Попутно проводим ревизию фильтрующего элемента, он должен в полной мере справляться со своей задачей, следите за уровнем масла. Последним пунктом будет – замена свечей и точная настройка зажигания. При должном подходе можно получить максимум из своего двигателя. Максимальная скорость не увеличится, но приемистость мотора определенно станет лучше. В некоторых моделях установлена «тяговая»ведущая звезда, с большим количеством зубьев, если ее заменить на «скоростную», то можно прибавить минимум 10 км/час к максималке. Наездники, которых в первую очередь беспокоит чувство скорости должны подготовится изучить множество специальной литературы, ведь для заметного улучшения мощности мотора придется заменить основные его компоненты. Начать стоит с ревизии цилиндро-поршневой группы. Лучше всего сразу заменить коленвал с подшипниками, шатун и поршень с кольцами на аналоги от Японских моделей. Новые запчасти будут прочнее и легче чем старые ИЖ планета 5 тюнинг заметно улучшит мотор, позволит ему проще раскручиваться и сохранять ресурс. Следом заменяем впускную систему, это — новый, более производительный карбюратор. За ним устанавливается фильтр пониженного сопротивления и еще один важный элемент впуска — лепестковый клапан. Замене стоит подвергнуть и выхлоп. Из старых запчастей останется лишь часть колена, а за ним варится специальный резонатор (схемы с размерами можно найти в интернете).
Из-за особенностей 2Т двигателей выхлоп не может быть прямоточным, он должен обеспечивать обратный импульс, который будет препятствовать выплеску воздушно-топливной смеси из камеры сгорания. Уже после резонатора ставится глушитель, который в общем может отсутствовать, если вы предпочитаете громкий рев мотора. Последний, но не по значению элемент – система зажигания. Ее лучше сразу заменить на электронную, ведь контактная практически все время сбивается и ее приходится очень часто настраивать. Электронная система избавляет от регулярной ревизии механизма и позволяет удерживать кривую мощности и момента на любых оборотах.
СТЕЛС
Российские мотоциклы бренда «Стелс» выпускаются компанией «Веломоторс». Это более осовремененные модели двухколесных транспортных средств, которые выпускаются с 1996 года.
Компания выпускает разные виды мотоциклов: эндуро, дорожные, чопперы. Вот некоторые популярные модели «Стелс»:
Представленные в статье мотоциклы продолжают выпускаться в России по сей день, хотя данная отрасль в стране развита не на должном уровне. Многие из производителей ведут свою историю со времен СССР. На российских дорогах отечественные мотоциклы встречаются реже, чем заграничные, поскольку во многом уступают им.
Лучшие туристические мотоциклы:
Прежде всего BMW F800GT выбирают люди для комфортной езды по ровным европейским автобанам на большие расстояния. Немецкий производитель предусмотрел в этом мотоцикле все для комфортных и беспроблемных поездок. Оснащен ременной передачей (пропадает необходимость обслуживать цепь), а также развитым обтекателем, который не дает встречному воздуху доставлять неудобство. Кроме того, байк продается оснащенный разными электронными помощниками, что благоприятно сказывается на безопасности.
Уже в базе «немец» получил рулевой демпфер, электрорегулировку подвески и ABS. А из-за довольно компактных габаритов BMW F800GT помимо поездок на длинные расстояния также будет незаменим и в городских условиях.
-
- мотор: объем 649 см3;
-
- производительность: 61 л.с.;
-
- максимальная скорость: 180 км/ч.;
- стоимость: от 395 тыс. рублей;
По сути китайский CF-Moto 650 TK является очередным клоном немецкого байка BMW R1200RT — ну любят китайцы копировать все хорошее, у них этого не отнять. Внешний вид мотоцикла почти идентичен своему донору. Несмотря на это, он попал в Книгу рекордов Гиннесса, на нем совершили самый долгий беспрерывный переезд — 34 тыс. км. Помимо этого, брэнд обеспечивает нужды высшего эшелона власти Поднебесной.
За небольшие деньги вам достанется очень надежный, комфортабельный железный друг. Из основного оборудования стоит выделить систему AБC, багажную систему и музыкой. В результате вы купите байк, который прослужит вам верой и правдой не год, и даже не два, а гораздо дольше. Сегодня дилерские центры есть почти в каждом большом городе, поэтому дефицита с запчастями также не будет. Из-за небольшой стоимости он вполне подходит под категорию бюджетный мотоцикл.
-
- двигатель: объем 800 см3;
-
- производительность: 90 л.с.;
-
- расход топлива: 3,4 литра;
-
- максималка: свыше 200 км/ч.;
- стоимость: от 766 тыс. рублей;
Лучшие спортивные мотоциклы:
Премьера нового японского мотоцикла Kawasaki Ninja 300 прошла еще шесть лет назад, и за время пребывания на рынке стал очень популярным во всем мире и в России в частности. Свою популярность «японец» приобрел прежде всего благодаря потрясающему внешнему виду. Кроме того, компания Kawasaki предлагает на выбор покупателю широкую цветовою гамму. Из оснащения стоит подчеркнуть систему АБС.
«Трехсотый» демонстрирует феноменальную проходимость в тяжелых дорожных условиях, а в виде спортивного обтекателя владелец получает качественную защиту от встречного ветра. Кроме того, «ниндзя» оснастили достаточно вместительным бензобаком, что позволяет без заправок преодолевать расстояния более 400 км.
Отметим, несмотря на то, что байк выполнен в спортивном стиле, Ninja все же относится к классу дорожных мотоциклов и имеет прямую посадку водителя.
-
- движок: рабочий объем 300 см3;
-
- производительность: 39 л.с.;
-
- max speed: 180 км/ч.;
- ценник: 451 тыс. рублей;
Итальянский спротбайк Aprilia RS4 125 — лучший спортивный мотоцикл для новичка. Отличается от своих конкурентов прежде всего дерзким и агрессивным внешним видом. Несмотря на то, что марка оснастила не слишком мощным мотором, но поверьте, находясь за рулем данного «итальянца» вы получите непередаваемые эмоции. Он очень динамичный, надежный, а также легок в управлении (справится даже новичок) благодаря низкому центру тяжести. Компактные размеры делают его привлекательным даже для женского пола.
Весь потенциал Aprilia RS4 125 прекрасно раскрывается в рамках небольшого гоночного мототрека, куда байкер обладающий этим аппаратом непременно заглянет. Итальянские инженеры выполнили внешний вид мотоцикла в фирменном стиле компании. А из-за установленного «квикшифтера» пропадает необходимость выжимать сцепление при переключении скоростей. Еще один из очевидных плюсов этого агрегата — низкая цена.
-
- силовой агрегат: объем 124 см3;
-
- силовая отдача: 15 л.с.;
-
- скоростной предел: 151 км/ч.;
- купить можно: от 249 тыс. рублей;
Двигатель Иж Планета Спорт
Как вы знаете, завод Ижмаш выпускал и другие модели планеты, но все они на то время имели слабые характеристики. Планета Спорт стала самой мощной на то время планетой, получив 349 см. куб. объема и 32 лошадки. Единственной взятой у иностранцев деталью был карбюратор Микуни, принадлежавший японским инженерам. Вскоре они взяли у них еще электрооборудование и оптику. В итоге при таких неслабых характеристиках и весе в 135 кг планета получила 237 л.с. на 1 тонну веса. Результатом стали отличные динамические характеристики — мотоцикл развивал 100 км/час всего за 11 секунд. Вскоре новые модификации были существенно изменены, производитель решил отказаться от импортных элементов, и установил советский спидометр и электрооборудование. Также появилась модификация с карбюратором К-62М собственного производства, но с ним мотоцикл выдавал всего 28 л.с.
Архив объявлений
| Москва
доставка до ТК бесплатно 250 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК 3 000₽ 500 куб. см., исправен, птс, без пробега |
| 350 куб. см., птс, без пробега |
| 350 куб. см., исправен, птс, с пробегом |
| Под заказ Москва
доставка до ТК 1 000₽ 350 куб. см., исправен, птс, с пробегом |
| 250 куб. см., исправен, птс, с пробегом |
| 350 куб. см., исправен, птс, с пробегом |
| 500 куб. см., исправен, птс, с пробегом |
| 650 куб. см., исправен, птс, без пробега |
| 350 куб. см., исправен, птс, с пробегом |
| 350 куб. см., исправен, без птс, с пробегом |
| 350 куб. см., исправен, птс, с пробегом |
| 125 куб. см., исправен, без птс, с пробегом |
| 250 куб. см., исправен, без птс, без пробега |
| 350 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК бесплатно 200 куб. см., исправен, птс, без пробега |
| 200 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК бесплатно 250 куб. см., исправен, без птс, без пробега |
| 500 куб. см., исправен, птс, с пробегом |
| 196 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК 5 000₽ 1 000 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК бесплатно 125 куб. см., исправен, без птс, без пробега |
| 200 куб. см., исправен, птс, с пробегом |
| … 200 куб. см. 4х тактный С пробегом Исправен 5 468 км Есть ПТС Хорошее Хорошее Хорошее Не ЗИД…
200 куб. см., исправен, птс, с пробегом |
| … Кимры, ехать из Москвы от Савеловского вокзала В наличии GY5
200 куб. см., исправен, птс, с пробегом |
| 990 куб. см., исправен, птс, без пробега |
| 199 куб. см., исправен, птс, без пробега |
| 200 куб. см., исправен, без птс, с пробегом |
| 600 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК бесплатно 250 куб. см., исправен, птс, без пробега |
| 140 куб. см., исправен, без птс, с пробегом |
| Москва
доставка до ТК бесплатно 250 куб. см., исправен, птс, без пробега |
| 250 куб. см., исправен, птс, с пробегом |
| 3 000 куб. см., исправен, без птс, без пробега |
| 600 куб. см., исправен, птс, с пробегом |
| 600 куб. см., исправен, птс, с пробегом |
| 49 куб. см., исправен, без птс, без пробега |
| Москва
доставка до ТК бесплатно 200 куб. см., исправен, птс, без пробега |
| 125 куб. см., исправен, птс, с пробегом |
| 250 куб. см., исправен, птс, с пробегом |
| 400 куб. см., исправен, птс, с пробегом |
| 125 куб. см., исправен, птс, с пробегом |
| 750 куб. см., исправен, птс, без пробега |
| 1 000 куб. см., исправен, птс, с пробегом |
| Москва
доставка до ТК 990₽ 200 куб. см., исправен, птс, без пробега |
| 1 000 куб. см., исправен, птс, с пробегом |
| 200 куб. см., исправен, птс, с пробегом |
| 1 000 куб. см., исправен, птс, с пробегом |
Смотрите все объявления в архиве
Запрессовка коленвала
Запрессовать коленвал несложно, я не стал распресовывать хороший коленвал, объясню все словами. Желательно спрессовывать коленвал на наковальне или старом чугунном автомобильном блоке. Новый палец забивайте в ту щеку коленвала в которой остался палец при распресовывании, это позволит легче запрессовать вторую щеку. Новый палец забивается с внутренней стороны коленвала до конца. Одевайте новый игольчатый подшипник и шатун на палец. Положите щеку коленвала с забитым пальцем на наковальню, так чтобы палец уперся в наковальню. Направьте вторую щеку на палец, и забивайте тяжелым молотком как показано на фото ниже.
Когда будите набивать вторую щеку на коленвал, будьте внимательны чтобы не ударить по резьбе или конусу оси коленвала. Сильно заморачиваться в этот момент о соосности валов коленвала не надо, достаточно примерно поставить правильно.
Колевал спрессовали, теперь проверьте штангилем размер между щечками, если меньше разведите щечки, если больше побейте щечки до нужного размера.
Также будьте внимательны чтобы палец коленвала не выходил наружу с одной из щек, если вышел оправкой вбейте его.
Фото. Запрессовка коленвала мотоцикла

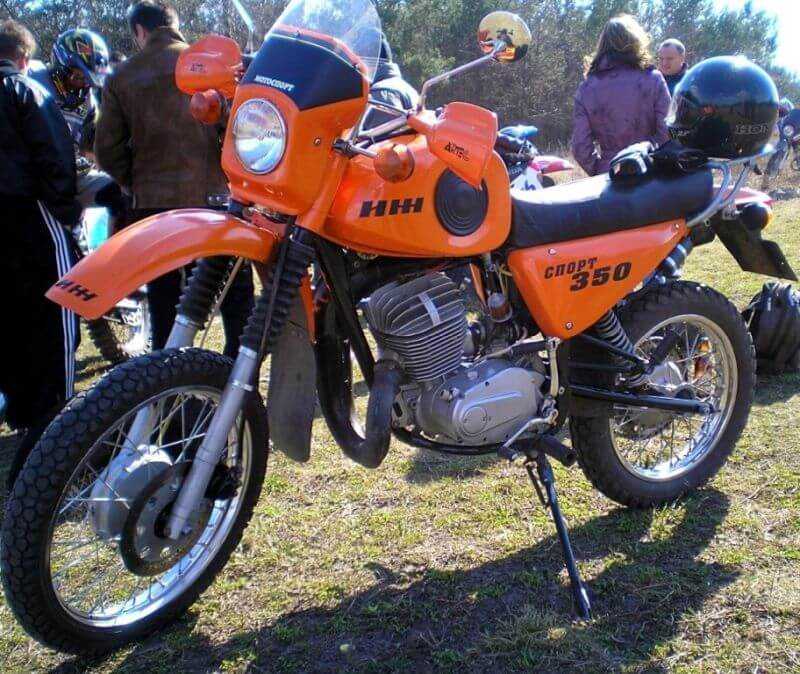

Иж планета спорт характеристика
Мотоцикл Иж Планета спорт начали выпускать в 1973 году, на Ижевском заводе. Это был первый советский спортивный мотоцикл, который стали выпускать серийно. Мотоцикл был снят с производства в 1984 году. Он экспортировался во многие соц. страны, и обладал на то время довольно высокому уровню качества.
На мотоцикле было применено много оригинальных технических решений, в том числе на первых мотоциклах Иж планета спорт была система раздельной смазки двигателя. Кстати здесь она была применена впервые в СССР. На мотоцикле применялись импортные комплектующие, например карбюратор был японский Микуни, что позволило иж планете спорт иметь технические характеристики даже лучшие, чем у популярной тогда Ява 634. Лучшими были удельная мощность:237 л.с. на тонну, динамика: разгон до 100 км/час за 11 секунд. Также на первых мотоциклах японским было также электрооборудование. Поздние выпуски мотоцикла стали оснащать уже карбюраторами К-62М, из –за чего технические характеристики мотоцикла иж планета спорт снизились. Уменьшилась до28 л.с. мощность двигателя. Отличить старые выпуски мотоцикла от новых можно по изогнутой выхлопной трубе, форме заднего фонаря и амортизаторам.
Часто сравнивают мотоцикл иж планета спорт с техническими характеристиками мотоцикла Ява 350. Они различаются даже при запуске двигателя. Ява всегда заводились легко, у ижа проблем при запуске было больше, в чем они конечно проигрывали Явам. Но в разгонной динамике и максимальной скорости равного серийного мотоцикла в СССР тогда не было. Для сравнения максимальная скорость «Иж ПС» до 140 км/час, тогда как Ява по паспорту 120 км/час. Сказывалось то, что иж планета спорт был легче на30 килограммов, при моторе, который был мощнее на 10 л.с.
Мотоцикл иж планета спорт технические характеристики:
| База мотоцикла | 1350 (1390) мм |
| Длина | 2050 (2070) мм |
| Ширина | 730 (810) мм |
| Высота | 1100 (1150) мм |
| Дорожный просвет | 145 (135) мм |
| Сухая масса | 135 (145) кг |
| Максимальная скорость | 140 (130) км/ч |
| Расход топлива: | |
| при скорости 60 км/ч | 3,5 л/100 км |
| при скорости 100 км/ч | 6,5 л/100 км |
| Время разгона до 100 км/ч | 11 сек |
| Тормозной путь со скорости 60 км/час | 12 м |
| Запас хода | около 400 км |
| Тип двигателя | двухтактный, с трехканальной продувкой |
| Число цилиндров | 1 |
| Диаметр цилиндра | 76 мм |
| Ход поршня | 75 мм |
| Рабочий объем | 340 куб.см |
| Степень сжатия | 9,5-10,5 (8,7-9,2) |
| Номинальная мощность двигателя при 5600-6700 об/мин | 32 (28) л.с. |
| Крутящий момент двигателя при 5200-5800 об/мин | |
| Система смазки | раздельная (совместно с топливом 1:25) |
| Система охлаждения | потоком встречного воздуха |
| Воздушный фильтр | сухой, с бумажным элементом |
| Карбюратор | “Микуни” (К-62М) |
| Диаметр диффузора | 32 мм |
| Производительность главного жиклера | 190 куб.см/м |
| Первичная передача | косозубыми шестернями |
| Сцепление | многодисковое в масляной ванне |
| Коробка передач | четырехступенчатая |
| Переключение | ножное |
| Задняя передача | открытая, втулочно-роликовой цепью |
| Передаточное число первичной передачи | 2,18 |
| Передаточное число задней передачи | 2,47 |
| Передаточные числа коробки: | |
| I передачи | 3,17 |
| II | 1,81 |
| III | 1,26 |
| IV | 1,0 |
| Рама | трубчатая, сварная, закрытая, термообработанная (!) |
| Передняя подвеска | бесштоковая телескопическая вилка |
| Ход подвески | 155 мм |
| Задняя подвеска | маятниковая |
| Ход подвески | 90 мм |
| Размеры шин: | |
| переднего колеса | 3,00-19? |
| заднего колеса | 3,50-18? |
| Тормоза | колодочные |
| Диаметр тормозного барабана: | |
| переднего колеса | 190 мм |
| заднего | 170 мм |
| Напряжение бортовой сети | 12 В |
| Генератор | ИЖ ГП-1, трехфазный, переменного тока |
| Напряжение генератора | 14 В |
| Мощность генератора | 100 Вт |
| Аккумуляторная батарея | 6МТС-9 |
| Регулятор напряжения | ИЖ РН-1 (БПВ 14-10) |
| Свеча зажигания | А-23 |
| Топливный бак | 14 л, бензин АИ-93 |
| Масляный бак | 1,5 л, масло МС-20 |
| Коробка передач | 0,8 л |
| Перо передней вилки | 0,2 л, МГП-10 |
| Амортизатор | 0,065 л, МГП-10 |
| Зазор между контактами прерывателя | 0,35-0,55 мм |
| Зазор между электродами свечи зажигания | 0,6-0,8 мм |
| Свободный ход рычага сцепления | 5-10 мм |
| Свободный ход рычага тормоза переднего колеса | 2-3 мм |
| Свободный ход рычага ножного тормоза | 10-15 мм |
| Опережение зажигания до ВМТ | 2,5-4,2 мм |
| Провисание цепи привода колеса | 20-25 мм |
| Давление в шинах: | |
| переднего колеса | 1,5 кГс/см2 |
| заднего без пассажира | 1,8 кГс/см2 |
| ——- с пассажиром | 2,0 кГс/см2 |
Примечание: технические характеристики в скобках для поздних выпусков.
В заключении, еще один материал по Иж Планете Спорт — видео тест-драйв, посмотрите очень интересно!
Здесь Вы можете пройти бесплатные тесты ПДД.
Ковровец К 175 — история одного мотоцикла.
Кроссовые мотоциклы Чезет
Военные мотоциклы фото
Мотоцикл Zongshen 200
Обзор
Классический транспорт всегда ценился с СССР, и еще 20 лет назад Юпитер 5 был одним из лучших. Сегодня же, большинство гонщиков ездят на иностранных быстрых мотоциклах, но изредка можно встретить былую легенду 80-90-х годов. Конкуренцию в те года Юпитеру составлял только его брат Планета 5, но он не мог сравниться с мотоциклом по характеристикам. Главным их отличием была разница в цилиндрах, и соответственно мощности.
Если продолжить сравнивать эти два конкурента, то можно выделить тот факт, что обе модели имели практически одинаковые данные. Например, у них была одна трубчатая рама, а для лучшего крепления заднего колеса был установлен специальный подрамник. Вообще вся конструкция Юпитер 5 была достаточно стандартная и простая, к раме крепился мотор, выше стоял топливный бак, а на руль была установлена фара и приборная панель.
На фото Иж юпитер 5 можно заметить, что ниже сиденья расположилось два отсека с защитой. Это были бардачки, каждый из которых предназначался для определенной цели: правый для инструментов, а в левом размещался аккумулятор. Также были установлены 2 выхлопные трубы, которые проходили через весь мотоцикл. Иногда трубы нагревались, и можно было получить ожёг, но производитель установил их ниже подножек, чтобы максимально обезопасить пассажира.
Еще первые модели мотоцикла Иж Юпитер 5 имели простые барабанные тормоза с механическим приводом, но последующие модификации получили дисковый передний тормоз с гидравлическим приводом.
Мотоциклы «Ява»
Еще один легендарный мотоцикл Jawa ведет свою историю с 1929 года. Это марка дорожного транспорта принадлежала чехословацкой компании и была мечтой многих советских мотолюбителей. Мотоциклы использовались не только в повседневных разъездах, но и участвовали в различных гоночных соревнованиях. В 21 веке производство «Явы» не прекратилось, некоторые модели пользуются спросом до сих пор.
Jawa 350 Classic
В основу мотоцикла легла 2-цилиндровая 2-тактатная система с 4-ступенчатой коробкой передач. Нет соединения бензина с маслом благодаря раздельной смазочной системе. Рама мотоцикла крепкая, что позволяет нагружать мототранспорт до 200 кг. Есть возможность присоединить автолюльку.
Если сравнивать модель Jаwa 350 Classic 638 с другими, более дорогостоящими и оборудованными, то она выигрывает по нескольким параметрам: обслуживание простое и недорогостоящее, расход топлива небольшой, запасные детали доступны в продаже по небольшой цене.
Технические характеристики «Ява» 350 классик:
- габариты – 2110×750×1070;
- объем двигателя – 343,5 куб. см;
- мощность – 23,1 л. с.;
- максимальная скорость – 125 км/ч;
- расход бензина на 100 км – 4 литра;
- механическая коробка переключения передач.
Jawa 350 Classic Sport
«Классик Спорт» – это усовершенствованная версия Jаwa 350 Classic. Она была представлена в 2015 году на московской выставке «Мотопарк». Отличить модель среди других мотоциклов «Ява» можно по «устаревшему» дизайну Лондона 60-х годов, когда уличные мотогонщики переоборудовали неудобные и громоздкие мотоциклы под себя, убирая все лишнее. Двухколесный транспорт получился легким и маневренным, с обтекаемыми элементами.
Jawa 350 Classic Sport создан для одиночной поездки, оборудован одним удобным сидением. Руль низкого расположения позволяет удобно занять положения гонщика, полноценно сконцентрировавшись на поездке. О «раритетности» мотоцикла напоминают его классические элементы: широкая хромированная выхлопная труба, круглая передняя фара и традиционная красная расцветка корпуса.
Мотоцикл обладает массой достоинств, располагающих к комфортной и маневренной езде: двигатель объемом 343 кубов, раздельная система смазки, надежная тормозная система дискового типа, лаконичная приборная панель и стартер автоматического типа.
Технические характеристики:
- объем двигателя – 343,5 куб.с м;
- число цилиндров – 2;
- количество тактов – 2;
- мощность – 23 л. с.;
- предельная скорость разгона – 125 км/ч;
- расход бензина на 100 км – 4 литра;
- воздушная система охлаждения.
Jawa 350 Lux
Представленная модель – классический вариант дорожного мотоцикла класса «стрит». Он сочетает в себе элементы более старых моделей, но имеет и индивидуальные современные особенности. Спереди мотоцикла встроена классическая одинарная фара, электронная приборная панель проста и понятна даже начинающим мотоциклистам.
Основа двухколесной конструкции – крепкая рама из стального сплава. Ее жесткость улучшает проходимость на неровных дорогах, делает транспорт маневренным и увеличивает грузоподъемность. Целостный вид «Явы 350 Люкс» явно напоминает «классику».
Технические характеристики:
- габариты – 2110×750×1070 мм;
- объем двигателя – 343 куб. см;
- количество тактов – 2;
- число цилиндров – 2;
- мощность – 23,1 л. с.;
- максимальная скорость – 125 км/ч;
- расход топлива на 100 км – 4 литра.
Jawa 660 Sportard
Самая мощная по техническому оснащению модель «Ява» – именно 660 Sportard. Объем двигателя в 600 кубов сказывается на возможности развивать скорость до 250 км/ч. Расстояния по трассе мотоцикл преодолевает легко и маневренно. Для начинающих мотобайкеров это отличное средство – покладистое и резвое. Да и внешне 660 Sportard выглядит более агрессивно и современно, нежели классические варианты.
В технических характеристиках есть свои особенности: силовая установка – «одноствольная», оснащена электронной системой впрыска – EFI
Каркас рамы обладает высокой степенью жесткости, а это немаловажное условие для езды по бездорожью – мотоцикл не дергается, послушный в управлении. Модернизированная подвеска байка позволяет проходить повороты на одной скорости, не выжимая педаль тормоза
Технические характеристики следующие:
- габариты – 2100×760×1250 мм;
- цилиндры – 1;
- количество тактов – 4;
- объем двигателя – 651,9 куб. см;
- мощность – 48 л. с.;
- объем бензобака – 17 литров;
- МКПП – 5-ступенчатая.
Это интересно: Что лучше выбрать — Лада Веста или Рено Логан? Вся правда о самых доступных седанах.
Слабые места и недостатки двигателя ИЖ-П5 мотоцикла ИЖ Планета 5
Почему перестали выпускать в России мотоцикл «ИЖ Планета»? Как ни странно, Ковровский машиностроительный завод имени Дектярева (ЗИД), а также бывший советский, ныне белорусский Минский мотоциклетный завод и по настоящее время поставляют на рынок свои мотоциклы. Что касается Ижевского машиностроительного завода выпускающего мотоциклы ИЖ (Планета, Планета-Спорт, Юпитер), то последняя серийная партия мотоциклов была выпущена в 2008 году, тогда в связи с трудностями возникшими из-за экономического кризиса производство мотоциклов ИЖ было свернуто. А жаль, ведь можно было и со стороны государства помощь заводу оказать. У Ижмаша на тот момент в работе было множество опытных конструкторских разработок перспективных мотоциклов, как с двухтактными двигателями, так и с четырехтактными. Очень много у меня позитивных воспоминаний связанных с мотоциклами ИЖ «Планета-3» и «Планета-5«.
Любая модель мотоцикла начиная с Планеты-2 по проходимости задавала форы Юпитерам, старым или новым не важно. Он разве, что не плавал, на нём хоть в тайгу или в лес, на рыбалку или охоту
Очень надежная «рабочая лошадка» имеющий тягу как у трактора и чего только на нем мы с отцом не перевозили. Купили его в 1989 г и по настоящее время отец ездит на нем, а выглядит он как новый и радует сердце исправной работой. Мотоциклы Планета, даже самые старые его модели и сейчас продолжают исправно и надежно служить своим хозяевам, несмотря на остановку производства на рынке нет проблем с запасными частями для ремонта, а запасу ремонтопригодности нет предела. В этой статье рассмотрим силовой агрегат ИЖ-П5 мотоцикла «ИЖ Планета 5», а если точнее его техническую характеристику, слабые места и недостатки. Силовой агрегат Иж-П5 отличается от ИЖ-П4 20 л.с. предыдущей модели мотоцикла «ИЖ Планеты-4» увеличенной на 2 л.с. мощностью, большей степенью сжатия и головкой двигателя, у 4-ой модели она под две выхлопные трубы, у 5-ой под одну. Коробки передач различаются по количеству зубьев на шестернях, соответственно и передаточными отношениями. Коробки передач взаимозаменяемые.
Made in USSR + Japan
Интересно, что все основные узлы и агрегаты были отечественными (разве что кроме японского карбюратора), то есть собственные технологии позволяли воплощать в жизнь любые современные конструкции – и делать это в массовом производстве и в расчете на долговременную эксплуатацию. Что, собственно, неудивительно, ведь “ИжМаш” в то время был предприятием оборонного комплекса. За границей закупались только второстепенные комплектующие ИЖ ПС – светотехника и электроприборы.
На рекламном плакате “Автоэкспорта” запечатлен опытный мотоцикл, он отличался двигателем и деталями облицовки.
Импортные детали обеспечивали новинке товарный вид: стиль, дизайн, аккуратность отделки – то, с чем у нас действительно были проблемы. По воспоминаниям ветеранов “ИжМаша”, на первый год производства (1973 – 1974) было закуплено в Японии 30 тыс. комплектов из 12 единиц комплектующих каждый.
На второй год, к слову, японцы подняли цену в 2, 5 раза, запчасти снова закупили, но в конце концов это сыграло свою роль и поздние “ПэЭсы” лишились импортных деталей, потеряв не только “нездешнюю” отделку, но и 4 л.с. мощности.
3.5. Электрооборудование мотоциклов ИЖ 7.107-01
| Батарея аккумуляторная | 6МТС-9, 12В, 9А.ч |
| Генератор переменного тока однофазный с возбуждением от постоянных магнитов | 7.107-3701010, 14 В, 90 Вт |
| Выпрямитель-регулятор напряжения или регулятор напряжения | БПВ 21-15, электронный или РНМ 1 |
| Конденсатор | К50-35-63В-2200 мкф-В |
| Выключатель зажигания | 7.107-3704010-10 |
| Катушка зажигания | 7.109-3705010 |
| Датчик зажигания | 7.110-3838200 |
| Коммутатор зажигания | 7.110-3734010-20, электронный |
| Свеча зажигания | типа А 23 |
| Наконечник свечной | 7.107-3707160 |
| Фонарь указателей поворота | 34.3726 или 7.109-3726 |
| Прерыватель указателей поворота | ИЖ РП4, электронный |
| Переключатель сигнализации | 7.107-3709010 |
| Переключатель комбинированный | 7.107-3710010-10 |
| Фара | ФГ 137 В1 или ФГ 137Б2 |
| Фонарь задний | 171.3716 |
| Сигнал звуковой | С 205 Б |
| Выключатель стоп-сигнала тормоза заднего колеса | ВК 854-В |
| Спидометр | СП 158 |
| Выключатель стоп-сигнала тормоза переднего колеса | ИЖ BK103 |
| Предохранитель | 7.109-3722010 |
| Щиток приборов | 7.107-3805010-10 |
История предприятия [ править | править код ]
Предприятие по производству стрелкового оружия в городе Страконице было построено в 1919 году и первоначально называлось Jihočeská zbrojovka
(Южно-Чешский оружейный завод). В 1922 году путём слияния с другими аналогичными предприятиями возникло акционерное обществоČeská zbrojovka v Praze továrny ve Strakonicích (Чешский оружейный завод в Праге предприятия в Страконице). Торговой маркой компании стала аббревиатураCZ (ЧеЗет).
В середине 1920-х годов компания начала осваивать и гражданскую продукцию, в частности велосипеды. В 1929 году был выпущен первый мотовелосипед с двигателем объёмом 76 см³, за характерную форму цилиндра прозванный Kaktus .
Хороший спрос на мотовелосипеды побудил руководство компании к дальнейшему развитию этого непрофильного направления. В 1934 году предприятием в г. Страконице на рынок был выпущен первый мотоцикл CZ с одноцилиндровым двухтактным двигателем объёмом 172 см³. В 1936 году было освоено производство более мощных мотоциклов объёмом двигателя 250 см³, а в 1938 году объёмом двигателя 350 см³ .
В 1946 году завод был национализирован. Производство оружия на нём было прекращено.
После Второй мировой войны завод освоил производство новых моделей мотоциклов с трубчатой рамой и телескопической вилкой. Однако, головным предприятием по производству мотоциклов в ЧССР стала Ява. В связи с этим, мотоциклы CZ были унифицированы с моделями Явы и с 1954 по 1959 годы выпускались под маркой Jawa-ČZ. В 1960 году марка CZ была восстановлена.
Помимо мотоциклов Чешска зброёвка Страконице
с 1957 по 1964 годы выпускала мотороллеры Čezeta (Чезета) с одноцилиндровым двухтактным двигателем объёмом 175 см³. Мотороллеры оказались настолько удачными, что их производство по лицензии было организовано в других странах мира, в том числе в Новой Зеландии под маркойN-Zeta .
Вывод
В современном мире реставрация ретро-мотоциклов остаётся уделом энтузиастов, которые готовы потратить на любимое дело не только массу времени, но и кучу денег. Если вы из их числа, то Иж ПС может занять своё место в вашем гараже. Но покупать его именно для езды смысла нет, если только вы не фанат ретро-техники.
Технические характеристики
| Мощность: | 32 л. с. при 6700 об. мин Л.с. |
| Тип Двигателя (расположение цилиндров): | одноцилиндровый, двухтактный, с тремя каналами и пятью окнами продувки |
| Количество цилиндров: | 1 |
| Объем двигателя: | 340 см3 |
| Тип охлаждения: | Воздушное |
| Трансмиссия: | Механическая 4-ступенчатая |
| Привод: | Цепь |
| Рама: | Стальная |
| Вес: | 135 кг |
| Емкость бака: | 14 л. |
| Максимальная скорость: | 140 км/ч |
| Колесная база: | 1390 мм |
