Технические характеристики мотоцикла иж планеты-3

Модификации

ИЖ «Юпитер» с индексом «5» сошел с конвейера в 1985 году, на два года раньше модели ИЖ «Планета-5». Внешность первых «Юпитер-5» была практически полностью идентична предшественнику «Юпитер-4».

Но у тогдашней новинки у двигателя была несколько снижена мощность, но увеличен крутящий момент. Из видимых изменений то «Юпитер-5» отличался другим оребрением цилиндров, а также новым фланцевым креплением выхлопных труб.

ИЖ «Юпитер-5» относился к мотоциклам среднего класса, предназначенным для передвижения по дорогам с различным покрытием. Выпускалось три модификации данного мотоцикла.

Стандартной являлась модификация без бокового прицепа, но оснащенная креплениями для него, а также модификация уже укомплектованная боковым прицепом — мотоцикл с коляской.

Второй модификацией являлся «Турист». Этот мотоцикл был оснащен боковым прицепом, дополнительно у него имелось запасное колесо, имеющее увеличенные грунтозацепы. Обозначалась эта модификация как ИЖ «Юпитер-5Т».

Третья модификация имела обозначение «Люкс», или же ИЖ «Юпитер-5Л». Данный мотоцикл боковым прицепом не оснащался, и крепежных элементов на мотоцикле под него не имелось. Зато он оснащался небольшим обтекателем, имелись также коленные дуги безопасности и прицепной багажник.

Коробка передач Иж Планета 5

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Снимите промежуточный вал.

Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.

Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.

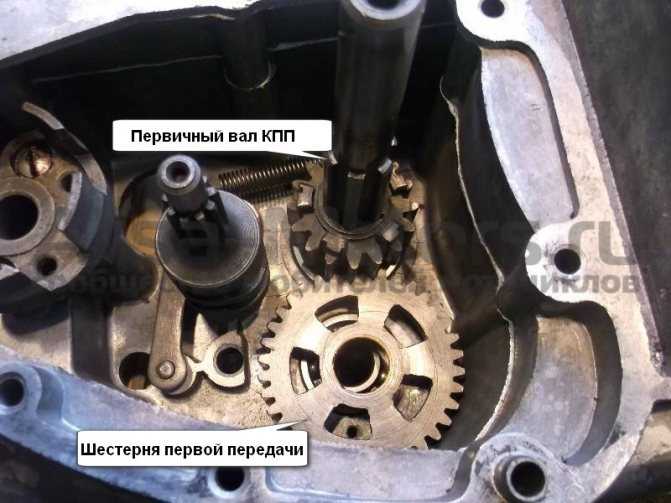

Выньте шестерню первой передачи

Обратите внимание на ее положение в картере

Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.

Отверните гайку звездочки и снимите ее.

Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!

При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.

Отделяем прокладку крышки.

Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.

Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?

Источник

Силовая передача ИЖ Юпитер 4К технические характеристики

Передача от двигателя на сцепление — цепь моторная двухрядная. Сцепление — многодисковое в масляной ванне. Коробка передач – четырехступенчатая. Переключение передач — ножным рычагом, с автоматическим ручным выжимом сцепления. Передача на заднее колесо – цепью однорядной, защищенной от попадания грязи, песка и влаги. Передаточное отношение от двигателя на сцепление – 2,57 Передаточное отношение коробки передач на заднее колесо – 2,63 Передаточное отношение коробки передач: На первой скорости – 3,17 На второй скорости – 1,81 На третьей скорости – 1,26 На четвертой скорости – 1,0 Общее передаточное отношение: На первой передаче – 21,35 На второй – 12,24 На третьей – 8,48 На четвертой – 6,74

Астроном-любитель из ЮАР разглядел новый конвективный шторм на Юпитере

Пятно Клайда в центре снимка NASA/JPL-Caltech/SwRI/MSSS/Kevin M. Gill

Астроном-любитель Клайд Фостер из ЮАР обнаружил на Юпитере богатый метаном конвективный шторм. По совпадению, два дня спустя станция «Юнона» совершила 27 запланированный пролет неподалеку, что позволило получить детальное изображение пятна Клайда, сообщается на сайте NASA.

Зонд «Юнона» исследует атмосферу и магнитосферу Юпитера, а также собирает информацию о внутренней структуре газового гиганта. Автоматическая межпланетная станция стартовала с Земли в августе 2011 года и добралась до Юпитера только к середине 2020 года. Изначально планировалось, что аппарат проработает до 2020 года, однако затем миссию продлили до 2021 года. Подробнее о целях миссии читайте в нашем материале «Юнона, дай мне силу!», а на тематическом портале NASA можно ознакомиться с регулярно пополняющейся галереей камеры JunoCam, установленной на борту зонда.

Клайд Фостер (Clyde Foster) из Астрономического общества Южно-Африканской Республики ранним утром 31 мая наблюдал Юпитер в телескоп с установленным узкополосным метановым фильтром. Примечательно, что новое пятно не увидели астрономы из Австралии, наблюдавшие за Юпитером несколькими часами ранее.

Справа показана траектория пролета «Юноны»

Clyde Foster/ASSA

Поделиться

Подтвердить открытие случайно удалось благодаря станции «Юнона». Аппарат находится на 53-дневной орбите и за один пролет делает несколько узких снимков, которые суммарно охватывают большую площадь — поэтому пятно могло оказаться на снимках. Кевин Гилл (Kevin M. Gill), сотрудник Лаборатории реактивного движения NASA, обработал снимки, полученные камерой JunoCam на разном расстоянии от планеты, и на них действительно видно пятно Клайда.

Пятно Клайда в центре снимка

NASA/JPL-Caltech/SwRI/MSSS/Kevin M. Gill

Поделиться

Пятно представляет собой конвективный шторм, и в целом такие явления характеры для Юпитера в этой широте — похожее пятно «Юнона» зафиксировала в феврале 2020 года. Ожидается, что в конце июля «Юнона» снова пролетит недалеко от пятна Клайда и новые снимки помогут оценить динамику развития шторма.

От редактора

В заметке ошибочно сообщалось, что «Юнона» за один пролет снимает только узкую полосу — на самом деле в виде узкой полосы только один снимок, но совмещенные изображения, полученные за один пролет, охватывают очень большую площадь. Поделиться

Астрономы-любители часто наблюдают за Юпитером и помогают иногда зафиксировать события, которые не попали в объективы обсерваторий. В августе 2020 года, например, крупный астероид врезался в Юпитер — вспышку случайно снял на видео астроном-любитель Итан Чэппел, живущий в Техасе.

Николай Воронцов

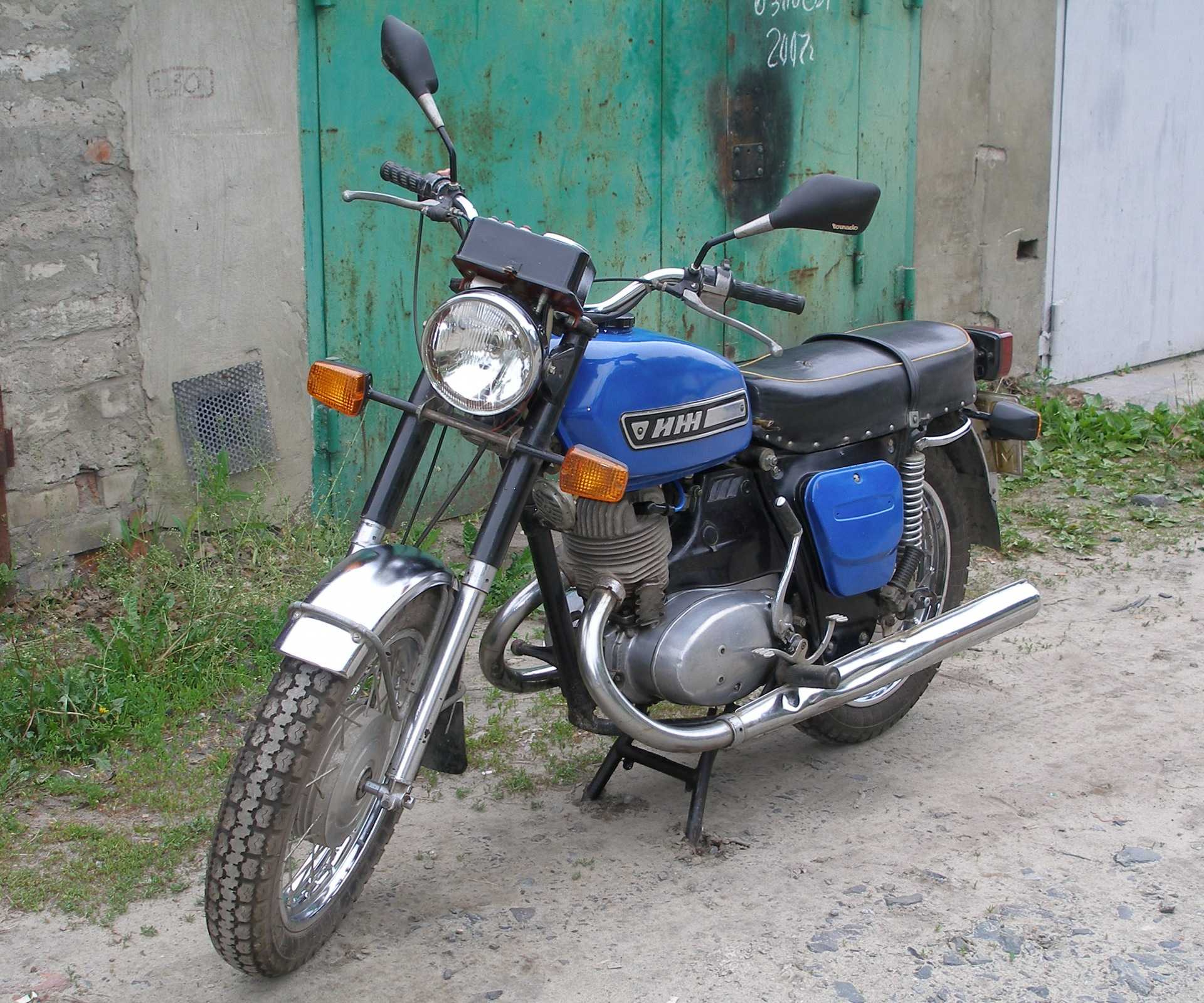

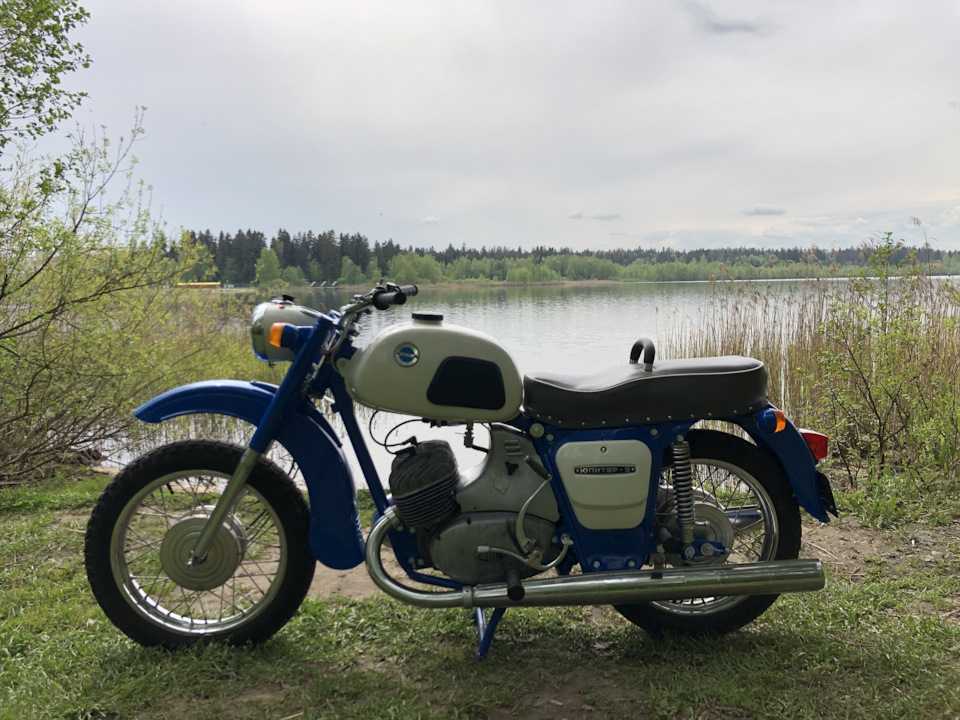

Обзор Иж Планета 3

В Советском Союзе мотоцикл считался одной из лучшей моделью, ведь не зря было выпущено для продажи 478 496 экземпляров. Инженеры могли похвастаться тем, что они первыми в СССР создали мотоцикл, оборудованный указателями поворотов. Использовали ИЖ люди, желающие просто покататься или те, кто хотел перевозить груз или ездить на рыбалку, охоту. Выдержать высокий вес могла трубчатая рама, вес Планеты 3 составил 168 килограмм. Максимально рекомендованная нагрузка составила 170 кг, но это далеко не предел.

Для передвижения по бездорожью более-менее комфортные условия обеспечила телескопическая передняя вилка и пружинная подвеска на заднем колесе.

Внешний вид мотоцикла планета 3 был вполне известным, но инженеры смогли улучшить его новыми деталями и их расположением. Новыми стали щитки колес, сами колесные диски оказались большими и получили радиус 18 дюймов, а задний маятник был существенно улучшен. Глядя на фото, многие замечают наличие хромированных деталей. Внешность стала лучшей после снятия защитного кожуха на задних амортизаторах.

Панель приборов на Планете 3 отличается простотой, многим это даже не нравиться. На панели решили расположить две лампочки, первая из которых зеленая и обозначает датчик нейтральной скорости. Вторая красная и показывает работу генератора. Соответственно, имеется крупный спидометр. Подсветка спидометра сделана в приятном зеленом цвете.

За несколько лет производства Ижевские конструкторы успели создать три модификации данной модели — 01, 02 и Планета 3К. Последняя отличалась лишь наличием боковой коляски. Сегодня данная модель уже считается старой и некрасивой, но среди советской техники это одна из любимых «старушек». Наиболее распространен мотоцикл с селах и загородных местностях, где такая техника пригодиться любому.

Кислотная Венера

С Земли вторая от Солнца планета выглядит как яркая звезда, светящая ровным белым светом. Космические зонды помогли узнать, какого цвета Венера на самом деле.

Для того, чтобы правдиво передать оттенок венерианской поверхности, аппараты делают снимки с помощью различных длин волн света. Чтобы разглядеть в ее густой атмосфере какие-либо структуры рельефа, используют ультрафиолетовые фильтры.

На снимках цвет Венеры меняется от желто-оранжевого до красноватого. Так она выглядит благодаря кислотным облакам, поглощающим коротковолновую часть спектра. Кроме того, такие яркие оттенки на фотографиях получаются после компьютерной обработки. В действительности атмосфера Венеры имеет бледно-желтый окрас, а под ней можно разглядеть коричнево-красную поверхность планеты. Такой она стала из-за большого количества активных вулканов.

Технические характеристики

• Двигатель – двухтактный, одноцилиндровый:
  • рабочий объем – 346 см³
  • степень сжатия – 7,8 — 8,2
  • предельная мощность – 20 л.с. (15 кВт) при 4600 — 6000 об/мин
  • система питания – карбюратор (К62И)
  • топливо – бензин А-76.
  • воздухоочиститель – контактно-масляный
• Трансмиссия:
  • сцепление – многодисковое, в масляной ванне
  • коробка передач – четырехступенчатая (3,17; 1,81; 1,26; 1,1)
  • передаточное число цепной передачи:
    • передней – 2,17
    • задней – 2,33
• Ходовая часть:
  • рама – трубчатая, сварная
  • передняя вилка – телескопическая
  • задняя подвеска – маятниковая
  • амортизаторы – гидравлические
• Размеры:
  • длина – 2 170 мм
  • ширина – 810 мм
  • высота – 1 170 мм
  • колёсная база – 1 460 мм
• Размер шин (переднего и заднего колес) – 3,60/18
• Сухая масса – 168 кг
• Максимальная скорость – 120 км/ч
• Тормозной путь (со скорости 60 км/ч) – 23 метров
• Контрольный расход топлива (при скорости движения 60 км/ч) – 6,6 литров на 100 км

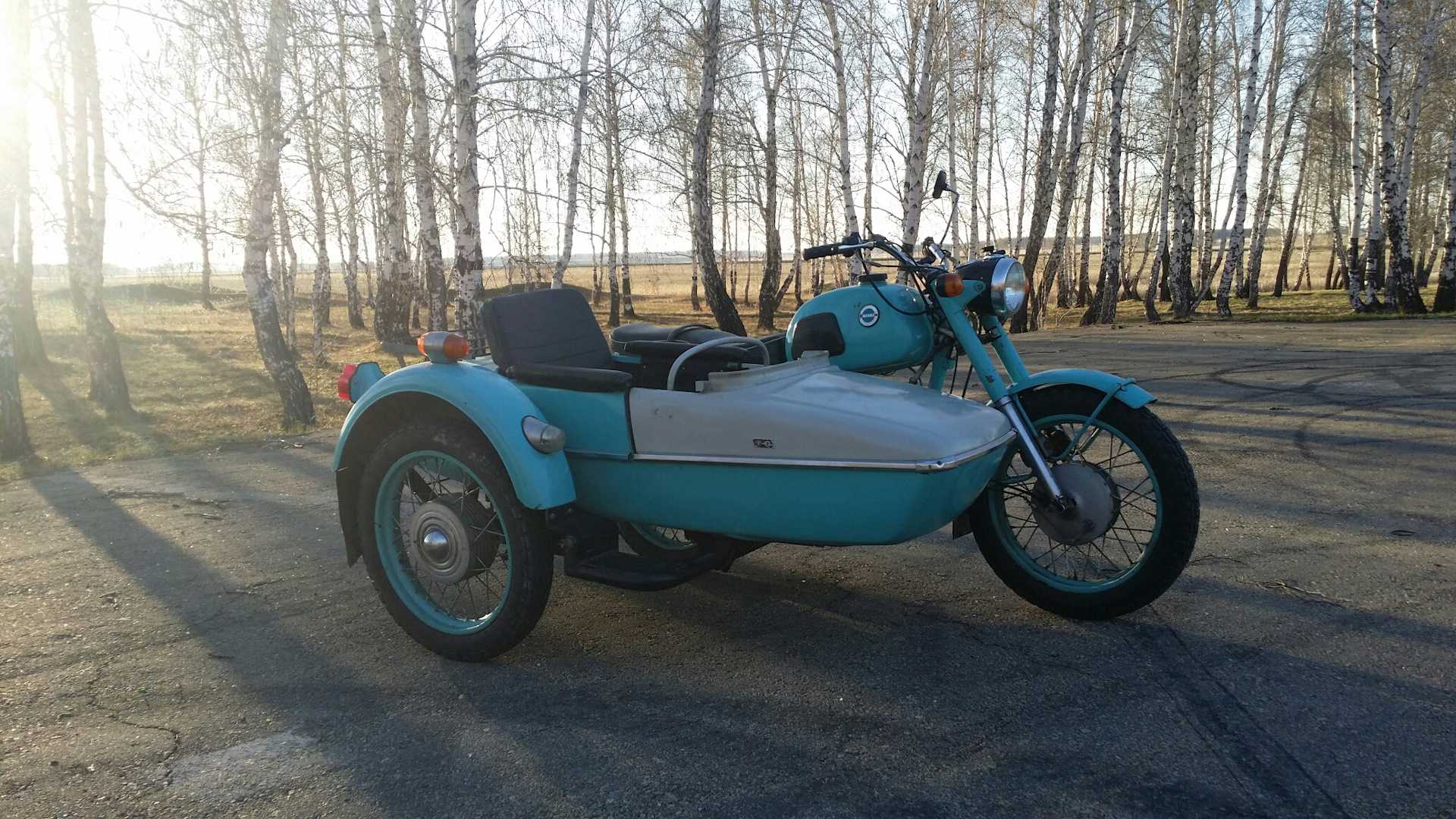

Отличия варианта «с коляской»

• Передаточное число задней цепной передачи – 2,63
• Размеры:
  • длина – 2 200 мм
  • ширина – 1 700 мм
  • высота – 1 300 мм
• Сухая масса – 263 кг
• Максимальная скорость – 80 км/ч
• Тормозной путь (со скорости 60 км/ч) – 26 метров
• Контрольный расход топлива (при скорости движения 60 км/ч) – 7,2 литров на 100 км

Характеристика мотора ИЖ-П5

Тип двигателя	Одноцилиндровый, карбюраторный, двухтактный, воздушного охлаждения.
Рабочий объем , см 3	346
Максимальная мощность , л. с.	22 (20,9…23,1 при 4850±10 % об/мин
Диаметр цилиндра, мм	72
Ход поршня, мм	85
Степень сжатия	8,2-8,7
Система смазки цилиндро-поршневой группы	смесь топлива с маслом. На более поздних моделях мотоцикла применена подача масла масляным насосом, дозирующим подачу масла от частоты вращения коленчатого вала и нагрузки двигателя в соотношениях 1/25-1/100 к подаче бензина. Заправочная ёмкость картера двигателя мотоцикла Иж П-5-01 — 0,7 л, масло М-8В, М-10В2, МС-14, МС-20, МГД-14М или их зарубежные аналоги.
Карбюратор	К-65И (в более ранних — К-62И)
Применяемое топливо	автомобильный бензин с октановым числом не менее 76. При совместной системе смазки применяется бензин в смеси с моторными маслами М-8В, М-10В, авиационным маслом МС-20 в соотношении 25:1, или смесь бензина с маслом для двухтактных двигателей МГД-14М (или его зарубежные аналоги) в соотношении 50:1.
Емкость бензобака	18 л.
Воздушный фильтр	контактно-масляный
Заправочная ёмкость масла в воздушном фильтре	0,15 л моторного масла
Генератор	Генератор — трёхфазная электрическая машина с электромашинным возбуждением и электронным выпрямителем-стабилизатором напряжения БПВ-14-10 (БПВ-21-15), мощностью первоначально 100, затем 140 Вт, или однофазный генератор с возбуждением от постоянных магнитов и электронным регулятором РНМ-1, мощностью 90 Вт.
Зажигание	батарейное контактное конденсаторное, на более поздних моделях электронное бесконтактное, с автоматическим регулированием опережения зажигания от частоты вращения коленчатого вала и независимое от аккумуляторной батареи.
Свеча зажигания	А23В (или зарубежные аналоги)
Аккумуляторная батарея	свинцовая кислотная, тип 6МТС-9, 12 вольт 9 А.ч
Трансмиссия
Передача от двигателя на сцепление	цепью приводной втулочной двухрядной (усиленной) в масляной ванне
Сцепление	многодисковое в масляной ванне
Заправочная ёмкость картера коробки передач	1,0 л, масло М-8В, М-10В2, МС-14, МС-20 или их зарубежные аналоги.
Коробка передач	трёхвальная четырёхступенчатая в одном блоке с двигателем и ножным переключением передач.

Передача от коробки передач на заднее колесо закрытой втулочной однорядной цепью

Передаточное число от двигателя на сцепление 2,17

Передаточное число от коробки передач на заднее колесо 2,33

Передаточные числа коробки передач на передачах:

I 3,88

II 2,01

III 1,26

IV 1,0

Сборка

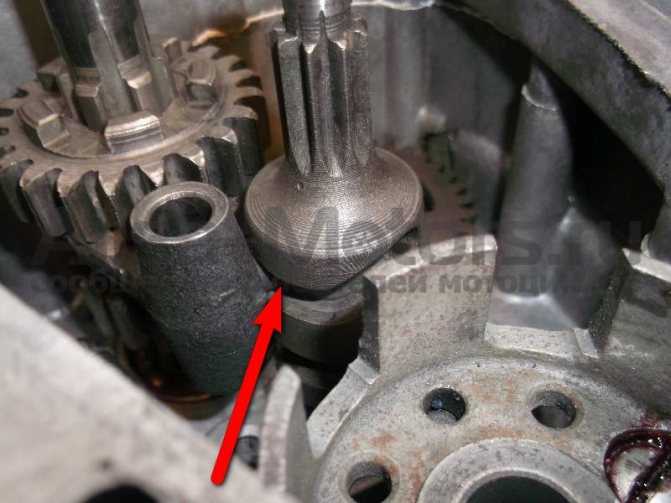

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Устанавливаем промежуточный вал.

На старых двигателях концевая шестерня ставится отдельно. На более поздних — выполнена заодно с промежуточным валом.

Заправляем возвратную пружину вала переключения передач так, как это показано на картинке.

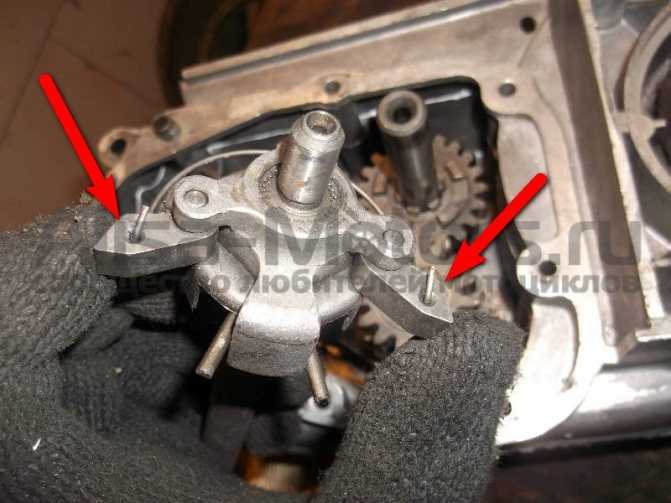

Проверяем работоспособность собачек вала переключения передач: сжимаем-разжимаем их несколько раз

Особое внимание уделяем ихним рабочим кромкам: они должны быть острыми не зализанными. И не забываем проверить пружину, которая сжимает собачки: она должна быть правильной формы и обеспечивать упругость хода собачек

Сжимаем собачки и устанавливаем вал переключения передач на свое место.

Разворачиваем копирный вал меткой на корпусе к валу переключения передач и чтобы во время установки не промазать мимо метки — замазываем промежуток между зубьями напротив метки копирного вала литолом или красим. Так будет заметней.

Ищем на секторе риску и во время надевания сектора на вал переключения передач — совмещаем риску на секторе с меткой на корпусе копирного вала: зуб напротив риски сектора должен строго зайти между зубов напротив метки копирного вала.

Чтобы во время установки наши метки не сбились — связываем между собой — сектор и копирный вал обычной швейной нитью.

Одеваем на первичный и копирный вал штатные, упорные шайбы и вставляем на свои места направляющие втулки крышки КПП.

Обезжириваем плоскости, наносим герметик, укладываем прокладку, устанавливаем крышку и с максимально возможным усилием затягиваем крепежные болты. Под болты отмеченные желтыми стрелками подлаживаем специальные шайбы.

После затяжки крышки КПП — проверяем осевые люфты первичного и вторичного вала. Норма: 0,2-0,4мм.

Если люфт будет больше нормы — снимаем пластину, осаживаем подшипник и подлаживаем под него необходимое количество регулировочных шайб.

СТЕЛС

Российские мотоциклы бренда «Стелс» выпускаются компанией «Веломоторс». Это более осовремененные модели двухколесных транспортных средств, которые выпускаются с 1996 года.

Компания выпускает разные виды мотоциклов: эндуро, дорожные, чопперы. Вот некоторые популярные модели «Стелс»:

Представленные в статье мотоциклы продолжают выпускаться в России по сей день, хотя данная отрасль в стране развита не на должном уровне. Многие из производителей ведут свою историю со времен СССР. На российских дорогах отечественные мотоциклы встречаются реже, чем заграничные, поскольку во многом уступают им.

Лучшие туристические мотоциклы:

Прежде всего BMW F800GT выбирают люди для комфортной езды по ровным европейским автобанам на большие расстояния. Немецкий производитель предусмотрел в этом мотоцикле все для комфортных и беспроблемных поездок. Оснащен ременной передачей (пропадает необходимость обслуживать цепь), а также развитым обтекателем, который не дает встречному воздуху доставлять неудобство. Кроме того, байк продается оснащенный разными электронными помощниками, что благоприятно сказывается на безопасности.

Уже в базе «немец» получил рулевой демпфер, электрорегулировку подвески и ABS. А из-за довольно компактных габаритов BMW F800GT помимо поездок на длинные расстояния также будет незаменим и в городских условиях.

1. 1. мотор: объем 649 см3;

1. 1. производительность: 61 л.с.;

1. 1. максимальная скорость: 180 км/ч.;

1. стоимость: от 395 тыс. рублей;

По сути китайский CF-Moto 650 TK является очередным клоном немецкого байка BMW R1200RT — ну любят китайцы копировать все хорошее, у них этого не отнять. Внешний вид мотоцикла почти идентичен своему донору. Несмотря на это, он попал в Книгу рекордов Гиннесса, на нем совершили самый долгий беспрерывный переезд — 34 тыс. км. Помимо этого, брэнд обеспечивает нужды высшего эшелона власти Поднебесной.

За небольшие деньги вам достанется очень надежный, комфортабельный железный друг. Из основного оборудования стоит выделить систему AБC, багажную систему и музыкой. В результате вы купите байк, который прослужит вам верой и правдой не год, и даже не два, а гораздо дольше. Сегодня дилерские центры есть почти в каждом большом городе, поэтому дефицита с запчастями также не будет. Из-за небольшой стоимости он вполне подходит под категорию бюджетный мотоцикл.

1. 1. двигатель: объем 800 см3;

1. 1. производительность: 90 л.с.;

1. 1. расход топлива: 3,4 литра;

1. 1. максималка: свыше 200 км/ч.;

1. стоимость: от 766 тыс. рублей;

Лучшие спортивные мотоциклы:

Премьера нового японского мотоцикла Kawasaki Ninja 300 прошла еще шесть лет назад, и за время пребывания на рынке стал очень популярным во всем мире и в России в частности. Свою популярность «японец» приобрел прежде всего благодаря потрясающему внешнему виду. Кроме того, компания Kawasaki предлагает на выбор покупателю широкую цветовою гамму. Из оснащения стоит подчеркнуть систему АБС.

«Трехсотый» демонстрирует феноменальную проходимость в тяжелых дорожных условиях, а в виде спортивного обтекателя владелец получает качественную защиту от встречного ветра. Кроме того, «ниндзя» оснастили достаточно вместительным бензобаком, что позволяет без заправок преодолевать расстояния более 400 км.

Отметим, несмотря на то, что байк выполнен в спортивном стиле, Ninja все же относится к классу дорожных мотоциклов и имеет прямую посадку водителя.

1. 1. движок: рабочий объем 300 см3;

1. 1. производительность: 39 л.с.;

1. 1. max speed: 180 км/ч.;

1. ценник: 451 тыс. рублей;

Итальянский спротбайк Aprilia RS4 125 — лучший спортивный мотоцикл для новичка. Отличается от своих конкурентов прежде всего дерзким и агрессивным внешним видом. Несмотря на то, что марка оснастила не слишком мощным мотором, но поверьте, находясь за рулем данного «итальянца» вы получите непередаваемые эмоции. Он очень динамичный, надежный, а также легок в управлении (справится даже новичок) благодаря низкому центру тяжести. Компактные размеры делают его привлекательным даже для женского пола.

Весь потенциал Aprilia RS4 125 прекрасно раскрывается в рамках небольшого гоночного мототрека, куда байкер обладающий этим аппаратом непременно заглянет. Итальянские инженеры выполнили внешний вид мотоцикла в фирменном стиле компании. А из-за установленного «квикшифтера» пропадает необходимость выжимать сцепление при переключении скоростей. Еще один из очевидных плюсов этого агрегата — низкая цена.

1. 1. силовой агрегат: объем 124 см3;

1. 1. силовая отдача: 15 л.с.;

1. 1. скоростной предел: 151 км/ч.;

1. купить можно: от 249 тыс. рублей;

Фотоотчет: Ремонт двигателя мотоцикла «Иж-планета» (СЗД мотоколяска)

Двигатель который мы сегодня будем с вами ремонтировать, был куплен мной несколько лет назад по объявлению в газете. Человек продававший его клятвенно уверял, что он купил этот двигатель у «какого-то деда» еще в «те времена», вернее он купил у «деда» мотоколяску («инвалидку») , потом порезал ее «на металл», а двигатель вместе с редуктором и другими прибамбасами снял, чтобы потом сделать на его основе трактор, но как всегда, что-то там не заладилось, пошло не так… Как уверял продавец — двигатель якобы находился в идеальном техническом состоянии, пробег мотоколяски был около 5ооо км, что для «Планеты» не очень много. Цену он за него просил небольшую, поэтому двигатель без промедления был куплен и в тот же день доставлен в гараж.

После разборки выяснилось, что разговоры об идеальном состоянии продавцом были сильно преувеличены: коленчатый вал практически заклинил, пришлось менять шатун, поршневая имела критический износ, моторная цепь растянута, изношены сальники, диски сцепления и опорный подшипник коленчатого вала, но в целом двигатель был в отличном состоянии и что самое главное этот двигатель еще ни разу не «вскрывался», поэтому эту покупку можно смело назвать удачной.

Восстанавливать даже сильно изношенный двигатель, всегда легче, если после заводской сборки до вас, туда еще никто не успел сунуть свою пьяную рожу, нежели после всяких бивней…

Для тех кто не знает: двигатель Иж-планеты и СЗД мотоколяски по конструкции практически идентичны за исключением незначительных мелочей, поэтому все прочитанное в этой статье можете смело применять к своим «Планетам» без опасения.

Итак, перед сборкой двигателя все детали тщательно отмываем, проверяем состояние картера и резьбовых соединений, прочищаем-продуваем два масляных канала (отмечены стрелкой) расположенных в верхней части кривошипной камеры, готовим чистое рабочее место, берем две дощечки и укладываем на них левую половину картера.

Специальным съемником устанавливаем в левую половину картера стопорное кольцо сальника коленчатого вала.

С внутренней стороны кривошипной камеры в посадочное отверстие коренного подшипника устанавливаем дистанционное кольцо.

Нагреваем техническим феном посадочное отверстие коренного подшипника и при помощи оправки устанавливаем сальник до упора и сразу, чтобы потом не забыть смажьте кромки сальника чистым моторным маслом.

Ложем на сальник маслонаправляющею шайбу, шайба имеет выпуклую форму похожую на тарелку, при установке ориентируйте ее выпуклой стороной к сальнику.

Снова нагреваем феном посадочное отверстие картера и при помощи оправки устанавливаем в него наружную обойму коренного подшипника коленчатого вала. Во вторую половину картера, обойма коренного подшипника устанавливается точно по такому же принципу.

Ищем металлическую плиту толщиной 7-8 миллиметров, вырезаем в ней небольшой клин так, чтобы в этот вырез спокойно заходил шатун. Укладываем коленчатый вал на плиту так, чтобы она зашла между щек, берем коренной подшипник и при помощи оправки не спеша и не прилагая больших усилий напрессовываем его на цапфу коленчатого вала — сначала на одну, потом на другую.

Стоит предостеречь: многие деятели, малознакомые с техникой предпочитают напрессовывать коренные подшипники на коленчатый вал классическим колхозным способом: берут молоток или кувалду и просто-напросто от всей души в наглую забивают подшипник на место.

В итоге, или лопается обойма подшипника (как всегда в этом у них виноваты китайцы ну или торгаши…), либо цапфа выходит из щеки внутрь коленчатого вала, что приводит к блокировке шатуна или деформируется коленчатый вал, что приводит к расхождению его осей, как следствие к потери двигателем мощности. Но чаще всего происходит и то и другое и третье…

Наиболее распространенные неполадки

Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.

В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.

При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.
