Не работают поворотники и аварийка ваз 2114: что делать?

Советы для автомобилистов

Указатели поворотов ВАЗ-2110 включают в себя шесть ламп, находящихся по правому и левому борту автомобиля, две лампы световой сигнализации на щитке приборов, реле прерыватель указателей поворота и предохранитель, расположенные в монтажном блоке, а управляет всем этим хозяйством под рулевой переключатель.

Совместно с указателями поворота работает аварийная сигнализация, причём вся разводка проводов идёт через штекерную колодку кнопки включения аварийной сигнализации. Поэтому неисправности, возникающие на этой кнопке, приводят также к отказам в работе указателей поворота.

Самой обычной неисправностью поворотников на ваз 2110 бывает перегорание одной из ламп, которая должна была работать после его включения. Сообщать об этом Вам будет лампа световой сигнализации. Её частота мигания увеличиться ровно в два раза, что хорошо будет заметно водителю, бросившему взгляд на щиток приборов

При замене перегоревшей лампы, обратите внимание на её мощность, ставить вместо неё нужно точно такую же, иначе нормальной работы световой сигнализации не будет

Если указатели поворота не включаются ни с правой, ни с левой стороны автомобиля. То придётся открыть монтажный блок и проверить предохранитель F16

При целостности этого предохранителя, обратите внимание на реле прерыватель К3, возможно оно вышло из строя. Проверить его можно следующим образом

Нужно вскрыть крышку реле и при включённом зажигании перемкнуть при помощи кусочка проволоки два контакта, расположенных перпендикулярно друг другу. Если лампы указателей поворота, начнут, не мигая гореть, то это реле, придётся заменить, так как оно неисправно. А вот если лампы гореть не будут, тогда нужно будет проверять провода и штекерные колодки на отсутствие в них контакта.

Виновником не включения поворотников может стать и под рулевой переключатель. Его также достаточно просто можно проверить. Для этого потребуется снять кожух с рулевой колонки и отсоединить штекерную колодку от под рулевого переключателя. Затем, следует закоротить две клеммы, к которым подходят провода, синего (или сине-черного) цвета и сине-красного цвета. Если указатель поворота будет работать, то придётся заменить под рулевой переключатель, если не будет работать, то виновата, скорее всего, кнопка аварийной сигнализации или где то в проводке нет контакта.

С под рулевым переключателем указателей поворота могут быть и чисто механические неисправности. При этом он не будет автоматически, возвращаться в положение, выключено, при окончании поворота. Водителю придётся не забывать выключать его самостоятельно, ну а когда надоест это делать, придётся под рулевой переключатель заменить.

В работе указателей поворота могут возникать и более сложные неисправности, найти которые водителю вряд ли удастся. В этом случае выход один, обратится к квалифицированным специалистам, автомобильным электрикам.

Что делать если перестала работать аварийка

Оптика играет важную роль при управлении автомобилем — любая неисправность огней может создать аварийную ситуацию на дороге. Не являются исключением и поворотные огни, которые используются как для обозначения направления поворота, так и при аварийном освещении. Именно о поворотниках мы сегодня поговорим в данной статье, а если быть точнее – об их неисправностях.

Устройство поворотных огней довольно простое – к лампам подводятся провода через предохранитель и реле. Реле включается кнопкой аварийной сигнализации или подрулевым переключателем. Как правило, на каждое направление поворота устанавливается отдельное реле, и отдельное на аварийку. Признаки неисправности различаются в каждом отдельном случае.

Не работают поворотники

Самой распространённой причиной неисправности поворотников является выход из строя самих ламп. В таком случае понижается сопротивление цепи, вследствие чего частота работы реле резко сокращается – это можно заметить сразу же после выхода лампы из строя. Что делать, если это произошло во время движения:

Найдите место для остановки, чтобы не создавать помех движению
Включите поворотник и посмотрите, какая из трёх ламп вышла из строя
Выкрутите лампочку и проверьте целостность нити накаливания
При необходимости замените лампу. Лампы продаются в каждом магазине и универсальны почти для всех автомобилей – будь то ВАЗ или иномарка.

Если же не работает вся сторона поворота, то нужно искать неисправность среди предохранителей, реле и проводки. Если вы совсем не разбираетесь в электрике – рекомендуем изучить азы, просмотрев статьи, фото и видео об использовании мультиметра.

Не работает аварийка

Основной причиной неисправности аварийки является выход из строя реле и предохранителей. Иногда это случается и по причине некачественной установки аварийной сигнализации, поскольку её работа привязывается к данным огням (в некоторых случаях «сигналка» подключается к габаритным огням).

Выход из строя аварийной световой сигнализации не является настолько критичным, как выход из строя поворотных огней. Тем не менее, в случае неисправности автомобиля в ночное время на неосвещённых участках дорог – аварийка сильно обезопасит положение.

Алгоритм действий при неисправности аварийной световой сигнализации такой же, как и с поворотниками за исключением того, что проверку лампочек можно не выполнять – одновременный выход из строя всех 6 лампочек не возможен.

(1 оценок)Загрузка…

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

если произошло ;
если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Самостоятельный ремонт

Ремонт вышедшего из строя реле поворотников обычно заключается в замене детали. Ее стоимость не настолько велика, чтобы осваивать курс радиоэлектроники и пытаться отремонтировать вышедшее из строя реле. Само реле поворотов находится в блоке реле и предохранителей, обычно он располагается под передней панелью автомобиля. В некоторых моделях автомобилей реле поворотов вынесено в отдельный разъем.

Замена реле не представляет собой ничего сложного. Для этого нужно определить его точное месторасположение (можно найти в мануале к конкретной модели автомобиля или подсмотреть схему в интернете). Сломанное реле демонтируется, а новое устанавливается в релейный блок или в отдельный разъем. Напряжение нового блока должна соответствовать питанию электросети автомобиля (12 или 24 вольт).

Для тех, кто все же предпочитает самостоятельный ремонт, можно дать несколько советов. Если у реле подгорели контакты, то можно попробовать их зачистить, однако такой меры вряд ли хватит надолго. Также нужно подпаять оборванные контакты, если имеются подобного типа повреждения. Если имеются трещины в силовых выводах реле, то их также нужно подпаять. Потерявшие емкость или вздувшиеся конденсаторы следует заменить на новые.

Естественно, для подобного ремонта необходимо иметь паяльник и уметь им пользоваться. Ремонт реле в этом случае ничем не отличается от ремонта любой радиоэлектронной детали. Понадобятся флюс и припой, также при замене конденсаторов необходимо не забывать о правильной полярности.

Схема соединения

Вообще-то, чтобы понять причины неисправности с поворотниками и аварийкой, нужно знать, как выглядит в авто электросхема их соединения и подключения. Потому как, если не помогли манипуляции с реле, то придется прозванивать всю цепь, а для этого желательно представлять себе, из чего она состоит. Рассмотрим на примере вазовской «классики» (хотя и в импортном исполнении она вряд ли существенно будет отличаться).

В системе есть несколько основных деталей. Реле, обычно на 4-е провода. Кнопка аварийки. Переключатель поворотов. Они соединены между собой проводками. При нормальном положении аварийной кнопки контакт замкнут от зажигания и идет (по черному проводу) к реле. На нем теперь уже присутствует напряжение, подводящееся к переключателю поворотов. При включении влево/вправо контакт замыкается и соответствующая лампочка загорается.

Когда положение аварийной кнопки на включение, сеть замыкается напрямую на лампочки правого/левого поворота одновременно. Вот и вся схема, если рассказывать упрощенно.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар. Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации. Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников. Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала. Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии выключателя замыкались. Контакты расположены над рулевым валом. Также могла нарушиться конструкция контактов в руле. Осмотрите механизм, 3 винта и пружины должны надёжно размыкать и замыкать цепь.

К7 – реле обогрева заднего стекла.

Если заднее стекло запотевает, а обогрев перестал работать, проверьте предохранители F4 и F7, реле, контакты элементов обогрева на стекле, которые могли обгореть или окислиться, а также кнопку-выключатель. Обогрев использует высокий ток, не лишним будет проверить дорожки на плате монтажного блока около указанных предохранителей и реле. Провод, идущий от выключателя к заднему стеклу мог перетереться и стать одной из причин.

К8 – реле дальнего света. Если у вас перестала гореть только одна фара дальнего света, проверьте один из предохранителей F14 или F15, и лампу в проблемной фаре. Осмотрите разъём фары, его контакты. Лучше их прозвонить, тогда проблему будет найти проще. Проверьте подрулевой выключатель дальнего света, его контакты. При движении на себя фары должны мигать дальним светом, при переключении от себя переключать ближний свет на дальний. Если дальний моргает, но не переключается, скорее всего дело в нём.

К9 – реле ближнего света.

Если у вас перестал работать ближний свет в одной из фар, проверьте один из предохранителей F12 или F13, и лампу в проблемной фаре. Проверьте кнопку-переключатель гарабитов и ближнего света, если не горят обе фары. Контакты в рахъёмах фар также могут быть причиной отсутствия света.

Не работает аварийка на ВАЗ 2114, а поворотники работают

Проблемы с электрооборудованием – распространённая болезнь многих машин этой модели. Например, их владельцы часто сталкиваются с тем, что не работает аварийка на ВАЗ 2114, а поворотники работают. Аварийная сигнализация необходима для предупреждения других водителей о неисправности вашего автомобиля или опасной ситуации. Поэтому она всегда должна быть работоспособной. В данной статье описаны наиболее вероятные причины и способы решения этой проблемы. Они достаточно просты и легко устранимы. Исправить многие неисправности можно и в дороге. И найти их совсем несложно. Ведь основных причин такого поведения световых сигналов всего три.

Предохранитель

Чтобы понять, почему не работает аварийка на ВАЗ 2114, первым делом нужно проверить отвечающий за неё предохранитель. Он установлен в монтажном блоке под капотом машины с левой стороны. Этот плавкий элемент имеет обозначение F2. Для ускорения поиска можно воспользоваться схемой электрооборудования четырнадцатой, где нарисовано его точное местоположение.

Перегоревшую или сломанную деталь иногда можно определить визуально по наличию налёта или повреждённым элементам. Проверить исправность предохранителя можно и с помощью мультиметра. Есть два способа диагностики.

Для первого метода измерительный прибор необходимо перевести в режим вольтметра и включить аварийную сигнализацию на авто. Присоединяя щупы устройства к выходам на плавком элементе, установить наличие на них напряжения. Если на одном из них его нет, деталь нуждается в замене. Она недорогая и меняется буквально одним движением руки. Произвести замену можно даже в пути. Особенно, если поблизости есть магазин автозапчастей.

Также продиагностировать элемент можно данным прибором в режиме омметра. Для этого его нужно снять с авто и присоединить щупы к выходам. Если сопротивление равно нулю, деталь следует заменить.

Стоит отметить, что некоторые автомобилисты при такой поломке начинают проверять реле K2. Но тратить время на его диагностику не нужно, так как в этом случае не горели бы ещё и указатели поворота.

Кнопка включения

Иногда аварийная сигнализация перестаёт работать из-за выхода из строя кнопки её включения. При снятии порой визуально видны её дефекты. Чтобы световой прибор снова начал функционировать, потребуется замена детали.

Если неприятность случилась в дороге, можно временно восстановить работоспособность «аварийки», не покупая новую кнопку. Для этого потребуется вынуть её и отсоединить от колодки. С помощью скрепки или проволоки сделать перемычку, которая замкнёт контакты колодки. Деталь нужно расположить так, чтобы вырез на одной из граней был внизу. Перемычку вставить в среднее гнездо в левом ряду контактов. Её второй конец закрепить в нижнем гнезде соседнего ряда. Если всё сделано правильно, аварийная сигнализация и поворотники будут работать в штатном режиме.

Дорожка в монтажном блоке

Аварийка не будет функционировать, когда произошёл обрыв проводки, отвечающей за её работу. Чтобы диагностировать это, нужно проверить напряжение мультиметром в режиме вольтметра на контакте X25. Он находится под капотом в колодке монтажного блока. Для быстрого поиска элемента желательно иметь под рукой схему электрооборудования автомобиля. Если напряжение на нём есть, значит, оборвался или сгнил чёрно-красный провод. Он идёт от этого контакта к кнопке включения данного светового прибора. Эту неполадку также можно устранить своими силами. Но, если недостаточно опыта, лучше посетить автоэлектрика.

Реле

В большинстве случаев, все дело бывает в реле, которое отвечает за данный сегмент электрики. Поэтому и начинать проверку целесообразно именно с него. В реле может попасть вода, либо где-то обломиться контакт. Исправить можно заменой самой запчасти. Хорошо, если у вас на этот случай припасено запасное (некоторые опытные владельцы ВАЗов возят его обязательно с собой).

Если нет – придется сходить в ближайший автомагазин, так как передвигаться на лишенной указателей поворотов машине не рекомендуется (ну, или попросите товарища с машиной съездить за деталью). После замены релюшки, как правило, все начинает функционировать.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Инструкция по самостоятельной замене бензонасоса Что касается диагностики, то она выполняется в несколько этапов:

В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Затяжка болтов головки блока цилиндров: порядок, усилие

Где находится реле поворотов на ВАЗ 2114 расположение, замена и ремонт

Действующие нормы ПДД предписывают автоводителям перед совершением любого маневра уведомлять других участников движения посредством включения соответствующего поворотного сигнала. За исправную работу этих сигнальных ламп отвечает специальное реле-прерыватель указателей поворота, аварийки и фар.

Это устройство должно работать без перебоев, обеспечивая своевременное предупреждение других водителей о смене направления движения транспортного средства, а если возникают неполадки – их нужно незамедлительно устранять.

Неполадки, связанные с работой поворотников на ваз 2114: основные причины

Основной причиной, по которой указатели поворота перестают работать или работают не корректно, является поломка реле поворотов ваз 2114. Однако встречаются ситуации, которые должны натолкнуть на мысль, что неполадки вызваны проблемами с другими элементами.

К примеру:

перегоревшая/вышедшая из строя одна или несколько лампочек дадут о себе знать излишне учащенным миганием при включении поворотного сигнала;
проблемы с переключателем, контактами либо проводкой нужно искать в том случае, если лампы поворота не работают при включении, а сигнал «аварийки» функционирует исправно;
окисление проводов контактной группы непосредственно в фаре либо на подходах к ней проявляется нестабильной работой поворотных сигналов.

Перед тем, как приступать к ремонту, следует выявить реальную причину и лишь потом приступать к ее устранению

Важно знать, где находится реле поворотов на ваз 2114, поскольку замена именно этого устройства в большинстве случаев решает проблему

Реле поворотников ваз 2114: где находится

Реле поворотников ваз 2114 представляет собой электронный элемент, который расположен в монтажном блоке. Такое реле (как правило, электромагнитного типа) отвечает за бесперебойную работу указателей поворота, а также за мигание поворотников при включенной «аварийке». Устройство имеет сразу несколько контактов, что делает возможным управление различными электроцепями.

Чтобы отыскать под капотом ВАЗ 2114 реле поворотников, нужно обратить внимание на блок, расположенный с водительской стороны практически под лобовым стеклом. Такой блок представляет собой коробку темного цвета, внутри которой расположены всевозможные реле и предохранители. Среди них нужно найти устройство, имеющее маркировку К2

Это и будет реле поворотников

Среди них нужно найти устройство, имеющее маркировку К2. Это и будет реле поворотников.

Как осуществляется замена реле поворотников на ваз 2114

Признаком того, что следует менять реле, является ситуация, когда одновременно вышли из строя сигналы аварийной остановки и поворотники.

Заменить устройство довольно просто. Для этого последовательно выполняются следующие действия:

Открывается капот.
Под ним следует найти монтажный блок, в котором и расположено реле (справа непосредственно над водительской стойкой амортизатора).
Открывается монтажный блок (снять защитную крышку можно путем отщелкивания 2-ух боковых защелок).
Для того чтобы с легкостью извлечь реле с маркировкой К2 (реле поворотников) из монтажного блока, лучше воспользоваться специально предусмотренным для этих целей пластиковым пинцетом (он лежит в самом блоке).
После этого на место вышедшего из строя реле поворотников устанавливается новое. Его располагают в посадочном месте так, чтобы металлические контакты (3 шт.) были заведены в гнездо.
Установив новое реле в монтажный блок, нужно проверить, работают ли поворотники в нужном режиме. Если все в порядке – можно закрывать крышку блока и закрывать капот.

Как устранять другие причины поломки поворотников

Существует еще несколько неисправностей, которые приводят к некорректной работе поворотных сигналов, а именно:

поворотник не выключается автоматически при повороте руля – потребуется замена выключателя;
сигнал поворота моргает очень быстро – скорей всего перегорела одна из ламп (нужно будет проверить и, при необходимости, заменить на новую), однако причиной может быть окисление дорожек внутри монтажного блока либо окисление фишки в задних фонарях;
поворотники горят очень тускло – потребуется зачистка массы на поворотниках а также проверка установленных ламп на соответствие их мощности требуемым показателям;
появление щелкающих звуков при включении сигнала поворота – причиной может быть бракованное реле или в контактах реле (они могут окислиться либо просто неплотно прилегать).

Как видно из приведенной выше информации, устранять любую из причин поломки реле поворотников на ваз 2114 не сложно

Важно выполнять это своевременно, тогда любая поездка будет безопасной, как для Вас, так и для других участников движения

Ищем поломку своими руками

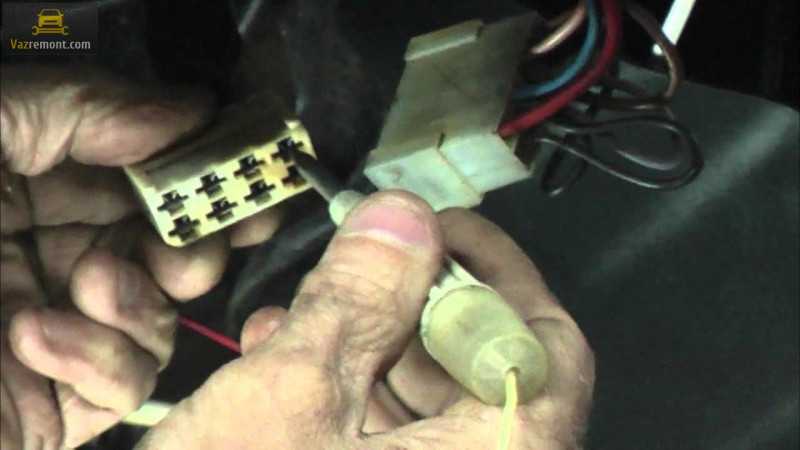

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

В интернете очень часто проскакивают такие запросы от новичков: «почему не работают поворотники?» – на этот вопрос у нас есть ответ. Сегодня мы будем рассматривать основные неисправности, из-за которых не работают поворотники на Вашем автомобиле.

Зачастую, ремонт поворотников – это очень просто, главное найти истинную причину неисправности. Первым делом рекомендую Вам посмотреть видео, где рассказывают как определить неисправность.

Видео. Не работают поворотники

Напомним, что в предыдущей статье мы рассматривали своими руками. Выполнить данную операцию можно в гаражных условиях, не забудьте подготовить большое количество емкостей для тосола или антифриза.

Основные неисправности поворотников

Не мигают поворотники

Когда на Вашем автомобили перестали мигать поворотники, скорей всего причина таится в самом реле поворотного механизма. Причиной неисправности может быть простая вода, которая его залила или где-то прерывается контакт. Рекомендуем заменить его.

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Блок предохранителей ваз 2114

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Проверка контактов

Сделать это можно:

мелкой шкуркой;
керосином;
очищенным бензином;
ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Кнопка аварийки ваз 2114

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.
