Фотоотчет: Ремонт двигателя мотоцикла «Иж-планета» (СЗД мотоколяска)

Двигатель который мы сегодня будем с вами ремонтировать, был куплен мной несколько лет назад по объявлению в газете. Человек продававший его клятвенно уверял, что он купил этот двигатель у «какого-то деда» еще в «те времена», вернее он купил у «деда» мотоколяску («инвалидку») , потом порезал ее «на металл», а двигатель вместе с редуктором и другими прибамбасами снял, чтобы потом сделать на его основе трактор, но как всегда, что-то там не заладилось, пошло не так… Как уверял продавец — двигатель якобы находился в идеальном техническом состоянии, пробег мотоколяски был около 5ооо км, что для «Планеты» не очень много. Цену он за него просил небольшую, поэтому двигатель без промедления был куплен и в тот же день доставлен в гараж.

После разборки выяснилось, что разговоры об идеальном состоянии продавцом были сильно преувеличены: коленчатый вал практически заклинил, пришлось менять шатун, поршневая имела критический износ, моторная цепь растянута, изношены сальники, диски сцепления и опорный подшипник коленчатого вала, но в целом двигатель был в отличном состоянии и что самое главное этот двигатель еще ни разу не «вскрывался», поэтому эту покупку можно смело назвать удачной.

Восстанавливать даже сильно изношенный двигатель, всегда легче, если после заводской сборки до вас, туда еще никто не успел сунуть свою пьяную рожу, нежели после всяких бивней…

Для тех кто не знает: двигатель Иж-планеты и СЗД мотоколяски по конструкции практически идентичны за исключением незначительных мелочей, поэтому все прочитанное в этой статье можете смело применять к своим «Планетам» без опасения.

Итак, перед сборкой двигателя все детали тщательно отмываем, проверяем состояние картера и резьбовых соединений, прочищаем-продуваем два масляных канала (отмечены стрелкой) расположенных в верхней части кривошипной камеры, готовим чистое рабочее место, берем две дощечки и укладываем на них левую половину картера.

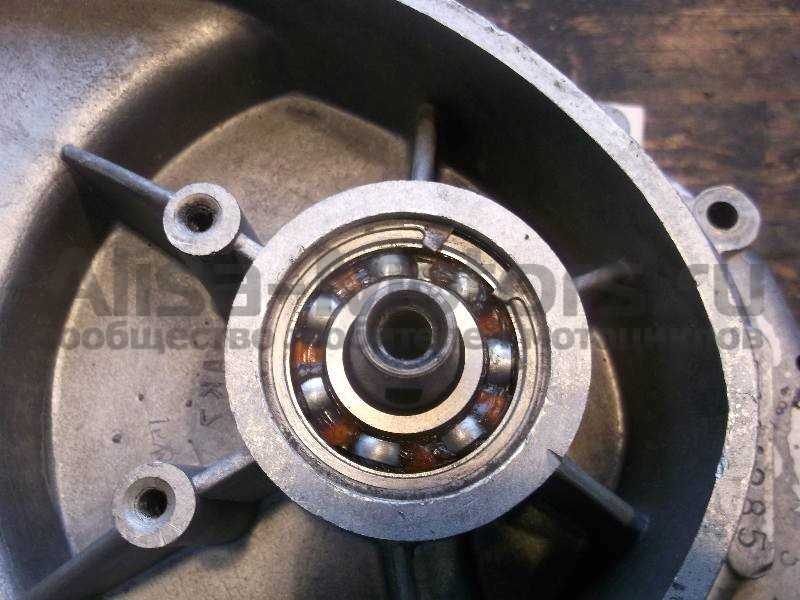

Специальным съемником устанавливаем в левую половину картера стопорное кольцо сальника коленчатого вала.

С внутренней стороны кривошипной камеры в посадочное отверстие коренного подшипника устанавливаем дистанционное кольцо.

Нагреваем техническим феном посадочное отверстие коренного подшипника и при помощи оправки устанавливаем сальник до упора и сразу, чтобы потом не забыть смажьте кромки сальника чистым моторным маслом.

Ложем на сальник маслонаправляющею шайбу, шайба имеет выпуклую форму похожую на тарелку, при установке ориентируйте ее выпуклой стороной к сальнику.

Снова нагреваем феном посадочное отверстие картера и при помощи оправки устанавливаем в него наружную обойму коренного подшипника коленчатого вала. Во вторую половину картера, обойма коренного подшипника устанавливается точно по такому же принципу.

Ищем металлическую плиту толщиной 7-8 миллиметров, вырезаем в ней небольшой клин так, чтобы в этот вырез спокойно заходил шатун. Укладываем коленчатый вал на плиту так, чтобы она зашла между щек, берем коренной подшипник и при помощи оправки не спеша и не прилагая больших усилий напрессовываем его на цапфу коленчатого вала — сначала на одну, потом на другую.

Стоит предостеречь: многие деятели, малознакомые с техникой предпочитают напрессовывать коренные подшипники на коленчатый вал классическим колхозным способом: берут молоток или кувалду и просто-напросто от всей души в наглую забивают подшипник на место.

В итоге, или лопается обойма подшипника (как всегда в этом у них виноваты китайцы ну или торгаши…), либо цапфа выходит из щеки внутрь коленчатого вала, что приводит к блокировке шатуна или деформируется коленчатый вал, что приводит к расхождению его осей, как следствие к потери двигателем мощности. Но чаще всего происходит и то и другое и третье…

Коробка передач Иж Планета 5

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Снимите промежуточный вал.

Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.

Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.

Выньте шестерню первой передачи

Обратите внимание на ее положение в картере

Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.

Отверните гайку звездочки и снимите ее.

Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!

При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.

Отделяем прокладку крышки.

Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.

Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?

Источник

Сборка

В тщательно отмытый и подготовленный к сборке картер ставим первичный вал, шестерню первой передачи и копирный вал с заранее подобранными регулировочными шайбами.

Одеваем на шестерню-каретку включения второй-четвертой передачи (она меньше шестерни-каретки включения третьей-первой передачи, не ошибетесь) вилку так как это показано на картинке. Одеваем шестерню на первичный вал и заводим штифт вилки в верхний паз копирного вала.

Одеваем на шестерню-каретку включения первой-третьей передачи вилку, как это показано на картинке, укладываем ее на шестерню первой передачи и заводим штифт вилки в нижний паз копирного вала.

Устанавливаем на свои места направляющие вилок (проточками к корзине сцепления). Кстати, «Планетовскую» КПП в случае необходимости можно собрать-разобрать не разбирая корзину сцепления и не снимая направляющие. Но для этого при установки придется немного вытянуть на себя копирный вал, завести штифты вилок в пазы и после этого — отвести стопорную планку и задавить копирный вал до упора.

Фотоотчет: Ремонт двигателя мотоцикла «ИЖ-Планета» 2, 3, 4 и пятой модели

Сейчас уже редко где можно встретить «Планету», особенно в стоковом исполнении. Дедовские сараи где они когда-то стояли в изобилии уже давным давно вычищены страждущими, а помойки где они когда-то валялись — поросли травой…

Единственное место где еще можно найти что-нибудь более менее приличное — местные газеты объявлений. Можно поискать и на «Авито», но прежде чем там брать — смотрите товар в живую, а то пришлют вам сумку кирпичей вместо двигателя…

Мне повезло: я нашел в местной газетенке объявление о продаже двигателя от мотоколяски, выехал на место, осмотрел, договорился, купил и привез домой. То что двигатель от мотоколяски пусть вас не пугает — двигатель полностью идентичен родному планетовскому.

Техническая характеристика мотоциклов моделей ИЖ 7.107 (без бокового прицепа)

Общие данные

• База мотоцикла (расстояние между осями колес), мм — 1450
• Дорожный просвет при полной нагрузке и нормальном давлении в шинах, мм 135
• Габаритные размеры, мм Длина — 2200
• Ширина — 810
• Высота — 1200

Масса сухая, кг — 158—165 (в зависимости от комплектации)
Максимальная нагрузка, кг — 170

• в том числе нагрузка на багажник, кг — 20

Максимальная скорость, км/ч — 120
Путь торможения, м со скорости:

• 50 км/ч — 6,5

80 км/ч — 42,6
Расход топлива при скорости 90 км/ч — 5 л

Двигатель

• Наименование — ИЖ-П5
• Тип двигателя — одноцилиндровый карбюраторный двухтактный воздушного охлаждения
• Диаметр цилиндра, мм — 72
• Ход поршня, мм — 85
• Степень сжатия — 8,2-8,7
• Рабочий объем двигателя, см3 — 346
• Максимальная мощность двигателя, л. с. — 22 (20,9…23,1) при 4850±10 % об/мин
• Система смазки цилиндро-поршневой группы двигателя — смесь топлива с маслом. На более поздних моделях мотоцикла применена подача масла масляным насосом, дозирующим подачу масла в зависимости от частоты вращения коленчатого вала и нагрузки двигателя в соотношениях 1/25-1/100 к подаче бензина. Заправочная ёмкость картера системы раздельной смазки двигателя мотоцикла Иж П-5-01 — 0,75 л, масло для двухтактных двигателей МГД-14М или его зарубежные аналоги.
• Карбюратор К-65И (в более ранних — К-62И)
• Применяемое топливо — автомобильный бензин с октановым числом не менее 76. При совместной системе смазки применяется бензин в смеси с моторными маслами М-8В, М-10В, авиационным маслом МС-20 в соотношении 25:1, или смесь бензина с маслом для двухтактных двигателей МГД-14М (или его зарубежные аналоги) в соотношении 50:1. Емкость бензобака — 18 л.
• Воздухоочиститель контактно-масляный, заправочная ёмкость 0,15 л моторного масла или авиационные масла МС-20, МК-22
• Охлаждение цилиндра — воздушное, набегающим потоком воздуха

Электрооборудование

• Сеть — однопроводная, постоянного тока, напряжением 12 вольт.
• Генератор — трёхфазная электрическая машина с электромашинным возбуждением и электронным выпрямителем-стабилизатором напряжения БПВ-14-10 (БПВ-21-15), мощностью первоначально 100, затем 140 Вт, или однофазный генератор с возбуждением от постоянных магнитов и электронным регулятором РНМ-1, мощностью 90 Вт.
• Система зажигания — батарейная контактная конденсаторная, на более поздних моделях электронная бесконтактная, с автоматическим регулированием опережения зажигания от частоты вращения коленчатого вала двигателя и независимая от аккумуляторной батареи
• Свеча зажигания, тип — А23В (или зарубежные аналоги)
• Аккумуляторная батарея — свинцовая кислотная, тип 6МТС-9, 12 вольт 9 А.ч

Силовая передача

• Передача от двигателя на сцепление — цепью приводной втулочной двухрядной (усиленной) в масляной ванне
• Сцепление — многодисковое в масляной ванне
• Заправочная ёмкость картера коробки передач — 1,0 л, масло М-8В, М-10В2, МС-14, МС-20 или их зарубежные аналоги.
• Коробка передач — трёхвальная четырёхступенчатая в одном блоке с двигателем и ножным переключением передач.
• Передача от коробки передач на заднее колесо — закрытой втулочной однорядной цепью
• Передаточное число от двигателя на сцепление — 2,17
• Передаточное число от коробки передач на заднее колесо — 2,33
• Передаточные числа коробки передач: I передача — 3,88
• II передача — 2,01
• III передача — 1,26
• IV передача — 1,0

Ходовая часть

• Рама трубчатая, сварная
• Подвеска переднего колеса — телескопического типа, с двумя пружинно-гидравлическими амортизаторами. Масло МГП-10 или АУ в объёме 0,175 л в каждый амортизатор. На мотоциклы с передним дисковым тормозом устанавливалась пружинно-гидравлическая вилка с пневморегулированием. Масло МГП-10 или АУ в объёме 0,3 л в каждый амортизатор.
• Подвеска заднего колеса — рычажная, с двумя пружинно-гидравлическими амортизаторами. Масло МГП-10 или АУ в объёме 0,075 л в каждый амортизатор.

Колёса

• Спицованые взаимозаменяемые на 18 дюймов (невзаимозаменяемое переднее спицованное под дисковый тормоз).
• Размер шин, дюйм (мм) — 3,50×18 (90-459); модели «Турист» комплектовались шиной повышенной проходимости с увеличенными грунтозацепами размерностью 3,75×18 на заднем колесе Переднее литое колесо на мотоцикле 7.107-025-01 — 3,25×19 (82-484)

Тормоза:

• Задний — колодочный барабанного типа с рычажным механическим приводом.

Передний — двухкулачковый колодочный барабанного типа с механическим тросовым приводом или дисковый с гидроприводом. Дисковый тормоз ставился на литой диск с гидропневматической вилкой, а также на невзаимозаменяемый спицованный передний диск. Емкость гидравлической системы привода переднего тормоза — 0,1 л жидкости «Томь» ТУ 01-1276-82 или «Нева» ТУ 6-01-1163-78.

Модернизация

Мотоцикл Иж Планета-5-01

является дальнейшей модернизацией мотоцикла «Иж Планета-5».

Мотоцикл начал выпускаться в 1989 году, производство завершено в 2007 году. Часть технических решений по мотоциклу были лицензионные и изначально предназначались для перспективной модели «Иж-Орион».

В системе электрооборудования применен генератор на постоянных магнитах, с бесконтактной системой зажигания, работающей независимо от аккумуляторной батареи, с автоматически регулируемым опережением зажигания.

Двигатель оборудован насосом раздельной системы смазки, что исключило необходимость подготовки и использования в системе питания мотоцикла смеси бензина с маслом.

Коробка передач четырёхступенчатая с эксцентриковым механизмом выключения муфты сцепления и усиленной моторной цепью.

Тормоз переднего колеса — дисковый с гидроприводом или двухкулачковый с механическим приводом.

В подвесках колес применены амортизаторы с улучшенными характеристиками и пружинами отбоя, рычаг подвески заднего колеса на подшипниках качения или скольжения.

Изменена кинематика привода тормоза заднего колеса.

«Иж Планета-6»

. Дальнейшее развитие «Иж Планета-5-01». Двигатель получил жидкостную систему охлаждения, ЦПГ взята от двигателя «Иж Планета-Спорт» (24,5 л. с.). Изготовлена опытная партия мотоциклов, в серию не запускался.

Сообщений 1 страница 30 из 403

Поделиться113 ноября, 2010г. 15:41:01

Выставляю на Ваш форум свой трактор. Ему уже 31года. Видок не из лучших. Но этой машиной не мало земли вспахано,перевезено груза. Все мои друзья и родственники ползовались им. Для детей же это был и есть настоящий атракцион.Выявились за эти годы и недостатки конструкции. Да и безгаражное хранение не на пользу пошло.В этом сезоне решил модернизировать его.Вот в поисках музы т. е. идеи и попал на ваш сайт, а от вида красивых тракторов обалдел. Краткие технические данные моего трактора: Мост от ГАЗ 69 укорочен, Колеса задние-передние с МТЗ, кардан к коробке от УАЗа, КПП от ГАЗ-51. С коробки к двигателю передача цепью через промежуточный вал, Двигатель ИЖ П3 14 л.с. зажигание-МАГНЕТО, Передний мост полностью самодельный кроме ступиц, Колея меняется в зависимости от выполняемых работ(но пока это мне не пригодилось). Рулевое от Москвича с промежуточным редуктором 1:1 для смещения оси и изменения вращения. С уважением Юрий Иванович.

Постройка трайка своими руками (48 фото)

Все началось в сентябре 2003 года. В Крыму, гуляя по вечерней набережной я наткнулся на бородатого паренягу, который предлагал за 10 гривен сфотографироваться на чудо-самодвижещемся аппарате желтого цвета. Минут десять не мог оторвать от него (трайка) глаз. С тех пор аппарат этот запал мне в душу. Когда вернулся домой, покопался в интернете, прикинул, сколько может стоить подобная техника и понял, что не потяну таких расходов. А весной 2004 года купил себе мотоцикл. Отьездил на нем сезон. А в сентябре, занимаясь поиском запчастей для своего мотика наткнулся в интернете на статью Палыча о постройке трайка.

Через неделю я уже разбирал на запчасти купленый запорожец. Снял с него двигатель с коробкой, заднюю подвеску, проводку, сидушки и все, что связано с тормозами и сцеплением. Остальное выбросил. Притащил все это в гараж и долго ходил вокруг этой кучи старого железа и думал,с чего начать. Думал не долго, недели две. Потом раздобыл кучу разных труб, швеллеров и работа закипела. На РМЗ изготовлены переходники крепления задних колес. Из кусков швеллера сварена задняя часть рамы. К ней прикрутили задние рычаги и повешали двигатель. Потом ко всему этому прикрутили задние колеса. Задняя часть готова. Дальше-больше.

По моим эскизам на РМЗ изготовили элементы передней вилки -траверсы, крепления руля. Все тщательно отполировали и захромировали. Фары, ручки на руль, передний тормоз, воздушный сигнал и приборы купил в Китае. Руль загнули сами из нержавеющей трубы. Оставалось соединить заднюю часть трайка с передней вилкой. Вот тут пришлось пораскинуть мозгами. Перепробывали много вариантов. То слабовасто получалось, то великовасто. Наконец после долгих мучений и экспериментов удалось изобразить нечто похожее на раму. Теперь наш трайк катался по гаражу на трех колесах. Оставалось навести красоту, сделать проводку, тормоза и сцепление. Начали с сидений. Согнули из водопроводных труб каркасы. Поролон взяли от запорожских сидушек. Потом все это увезли в Китай и обтянули кожей. Натуральной. Наверное больше всего пришлось повозиться с баком. Целиком он в гальваническую ванну не влазил. Пришлось отпиливать половинки, хромировать их по отдельности а затем приваривать обратно. Закончили оформление бака самодельной панелью приборов а-ля харлей, в которую вставили указатель топлива и температуры двигателя от ВАЗовской четверки и еще пару лампочек. Бак получился бутафорский. Настоящий бак стоит под пассажирским сиденьем. Он от ВАЗ-2108 с приваренной к нему хромированной горловиной от Запорожки. Задние крылья тоже самодельные, свареные из нержавейки и отполорованые. Потом откапиталали движок. И вот вечером 30 марта 2005 года трайк впервые своим ходом выехал из ворот гаража. Ощущение было непередаваемое. Все работало, все включалось и переключалось. Моей радости не было предела. На все строительство ушло 7 месяцев.

А это два донора на два трайка.Заранее прошу прощения за качество фотографии.В ту пору с цифровыми фотоаппаратами были проблемы

Мотор с рычагами и колесами.Захромировал крышки клапанов.

Основной этап

Как отмечено на схеме сборки коробки «Иж-Планета 5», дальнейшие операции по разборке проводятся над внутренностями крыши узла, поскольку в ней мог остаться вторичный вал и сектор. При необходимости их снятия нужно разогнуть лепестки шайбы-стопора, открутить гайку, снять звезду и шайбу. Очень аккуратно придерживая шестерню, во избежание выскакивания вала, крышку перемещают на чистую и ровную поверхность шестеренкой вверх.

Стоит отметить, что подшипник этой части узла не имеет стопорного кольца. Поэтому при удалении вала с подшипником ролики могут выпасть, так что будьте внимательны. Если указанный элемент выработал приличный ресурс, существует риск, что при демонтаже вторичного вала внешнее кольцо может выскочить из посадочного гнезда и останется на роликах. Далее необходимо заняться выпрессовыванием сальника. Для этого установочные кольца достаются из отверстия крышки, после чего вынимается наружное кольцо подшипника.

Определяющие технические характеристики Иж Планета-5

Оригинальные габариты (длина/ширина/высота) метр	2,2/0,81/1,2
Габариты базы, метр	1,45
Высота клиренса, см	13,5
Характеристики движка	Ёмкость—346 см3, мощь в 22 лошад.сил, двухтактный на 1 цилиндр,
Система охлаждения	Воздушная
Трансмиссия	Многодисковое сцепление; КПП на 4 ступени
Заправка	Масляно-бензиновая смесь
Вместимость топливного бачка	18 литров
Допустимый максимум скорости для мото «Иж Планета-5»	120 километров в час
Топливо	Бензин марки А-76
Механизм зажигания	Контактный батарейный;
Пуск	Кикстартер;
Электрика	Батарея на 12 вольт
Тормозной механизм	Спереди и сзади механический барабан, рычажная подвеска сзади, спереди телескопия, гидравлика
Заправка амортизаторов (спереди/сзади) объём на один амортизатор	0,175 литров/0,075 литров
Размеры колёс	3,5х18 дюймов, спицы
Сухой вес	162 килограмм
Заправленная масса агрегата	180 килограмм
Допустимая нагрузка	170 килограмм
Максимум при полной массе с прицепом	200 килограмм

Множественные видео Иж Планета-5, являются «живым» подтверждением популярности круизёра, а при правильном уходе, и его долговечности. Огромным плюсом мотосредства является его возможность допускать любые тюнинговые превращения.

Модернизация практически любой запчасти, проходит безболезненно, а итоговый результат заставляет испытывать неподдельную гордость.

Качественная характеристика мотоцикла подтверждает его необходимость и незаменимость в условиях пригорода.

https://youtube.com/watch?v=ojWkrCywKkg

Установка цилиндропоршневой группы

Пока герметик не высох — крышку КПП снимать не желательно, спешка в этом деле не к чему. Лучше не торопить события и пока сохнет герметик — установить цилиндр.

Закапываем немного моторного масла:

1. в верхнею головку шатуна
2. нижнею головку шатуна
3. в оба масляных канала кривошипной камеры

Для улучшения смазки в бобышках поршня желательно просверлить отверстия. Но можно и не сверлить — зависит от вашего желания.

Устанавливаем в бобышку стопорное кольцо поршневого пальца. Перед установкой — стопрное кольцо желательно немного разогнуть и обязательно после установки проверить как оно село:

1. Если стопорное кольцо будет болтаться — разогните его или замените на новое
2. Если стопорное кольцо ляжет не всей плоскостью — замените его на новое

Нагреваем феном поршень и при помощи оправки забиваем палец в поршень так, чтобы он вышел внутрь не более чем на 5-6мм.

Ищем на днище поршня метку в виде стрелки.

Ориентируем поршень стрелкой к выпускному окну цилиндра («на выхлоп»), надеваем поршень на шатун, забиваем поршневой палец и устанавливаем второе стопорное кольцо.

Вставляем в цилиндр кольца и замеряем щупом зазор между замками:

1. Если зазор будет меньше 0,3—0,45 — подточите замки колец надфилем
2. Если зазор будет больше 0,3—0,45 — ставьте новые кольца, если не поможет — растачивайте цилиндр в ремонтный размер

Для улучшения притираемости колец и снижения шума от работы двигателя на кромках колец желательно снять фаски. Если охота позаморачиватся: положите кольцо на ровную поверхность и надфилем немного скруглите кромки.

Одеваем кольца на поршень, заливаем поршень с кольцами маслом, устанавливаем прокладку под цилиндр (желательно на герметик), стягиваем кольца хомутом. Хомут вырезаем из жести и из этой же жести сгибаем скобу, которой мы будем его фиксировать.

Одеваем цилиндр.

После того как кольца зайдут в цилиндр — расстегиваем хомут, осаживаем цилиндр и прикручиваем его к картеру.

Проворачиваем несколько раз коленчатый вал и если поршень будет ходить в цилиндре легко и без скрежета — опускаем его немного вниз, наливаем в цилиндр немного моторного масла, устанавливаем на цилиндр новую прокладку и прикручиваем головку.

Устанавливаем на свое место дополнительный опорный подшипник коленчатого вала, сверху ложем необходимое количество регулировочных шайб и фиксируем его стопорным кольцом. Регулировочные шайбы должны обеспечивать осевой люфт коленчатого вала в пределах 0,1мм.

Перед установкой закрытые подшипники нужно обязательно открыть! Сюда идет обычный 304.

С другой стороны коленчатого вала устанавливаем фланец с коренным сальником

Обратите внимание на масляный канал по которому масло поступает к правому коренному подшипнику коленчатого вала. По старой «доброй» колхозной традиции этот канал замазывают герметиком и смазка подшипника прекращается

Во избежание этой неприятности — ставьте фланец на сухую без герметика и будет все пучком.

После того как высохнет герметик можно приступать к регулировке и сборке коробки переключения передач и ставить на место корзину сцепления.

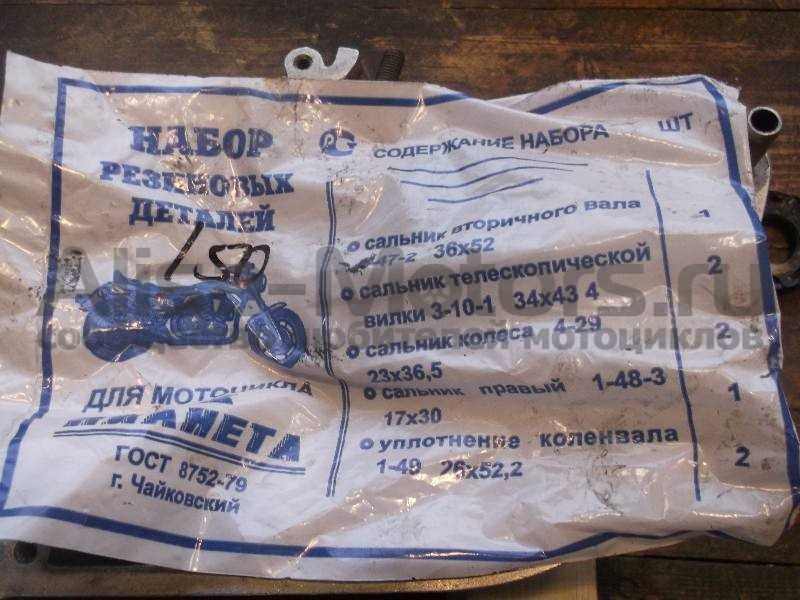

Номера подшипников и сальников двигателя мотоцикла Иж-планета 2, 3, 4 и пятой модели.

1. Коренные подшипники коленчатого вала 2505к
2. Дополнительный опорный подшипник коленчатого вала 304
3. Правый сальник ИЖ-ю сб. 1-48-3
4. Левый коренной сальник ИЖ-ю сб. 1-50

Сборка коробки на мотоцикле «Иж-Планета 5»

Для правильной сборки сначала нужно установить первичный вал, затем шестерню первой передачи проточкой вниз. Потом монтируется возвратная пружина с валом переключения диапазонов, предварительно стоит надеть пружинный механизм и поместить блок в посадочное место. После этого ставится червячный вал с регулировочными шайбами. Для облегчения установки смажьте «Литолом» подвижные механизмы.

Монтируя узел, необходимо следить за тем, чтобы не повредить датчик нейтральной скорости. Чтобы вал встал на место, при помощи отвертки следует немного отогнуть этот индикатор. При монтаже помните о маленькой шайбе, которая устраняет люфт. Аналогичная деталь устанавливается и на копирный вал. После этого монтируется отсек переключения скоростей.

Система зажигания

Прерыватель зажигания служит для зажигания искры в определенной точке хода поршня. В ранних модификациях электропроводки Иж Планета 5 монтировался контактный, позже электронный.

Основные неисправности данного узла:

1. Обгорание контактов прерывателя — определяется визуально.
2. Выход из строя датчика или элементов коммутатора — для обнаружения проще всего применить метод установки заведомо исправного блока. Таким же методом проверяется и клапан-датчик системы смазки.
3. Неправильно выставленный угол опережения зажигания виден по нечеткой работе мотора. Устраняется регулировкой с помощью специальных щупов.

Катушка зажигания повышает напряжение до нескольких киловольт, чтобы разряд мог зажечь искру на электродах свечи. Вторичная обмотка делается из довольно тонкого провода, чаще всего сгорает он. Хотя возможен и пробой между витками или на корпус. Эти же неприятности могут (но реже) произойти и с первичным контуром. Выявляется все с помощью замеров сопротивления.

Скутер и трицикл из бензопилы

Бензопилы, как и говорилось выше, пользуются большой популярностью среди домашних умельцев. Их отличает небольшой вес и габариты, а по мощности они то, что надо. Сегодня в сети можно посмотреть множество видео руководств о том, как из бензопилы сделать трицикл, скутер или мопед. Чаще делаются мопеды и скутеры из бензопилы «Дружба». Берется также старый велосипед, на который и устанавливаются все части, включая глушитель прямоток.

Пример самодельного скутера трицикла

Глушитель

Именно глушитель прямоток становится, чуть ли не главной особенностью изготовления самодельного скутера, ведь нужно знать некоторые секреты его установки. Глушитель прямоток изначально был придуман для спортивных автомобилей. Прямоток глушитель — сам по себе уже увеличение мощности двигателя скутера.

Воздушный фильтр

Воздушный фильтр на самодельный мопед или трицикл тоже делается своими руками. В первую очередь, фильтр должен быть надежным. Рекомендуется использовать для изготовления такого элемента масляный фильтр от Москвича, сифон для умывальника, металлическую шпильку, силикон и самоклеящуюся микропорку.

• Фильтр зажимается между горлом сифона и его остальной частью;
• Все это дело стягивается металлической шпилькой, длина которой подбирается на месте;
• Ставим пробку на металлическую шпильку;
• Все собираем, а щели обрабатываем силиконом;
• На фланец горла сифона клеим микропорку.

Самодельный воздушный фильтр

В итоге получается довольно привлекательный с виду, и очень функциональный фильтр на любые самоделки, в том числе мопед или трицикл.

В заключении хотелось бы напомнить, что во время изготовления самоделки, полезно будет посмотреть видео, дающее практическое понимание.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Карбюратор мотоциклов Иж Планета 3,4

На мотоциклы Иж Планета-3 устанавливались карбюраторы К-62П и К-36И. Последний имел уникальную конструкцию для своего времени. Форма дросселя была П-образной, что позволило существенно снизить габариты карбюратора (в сравнении с выпускаемыми в то время К-28 и К-37). Корректор был вынесен из зоны диффузора и регулировал не воздух, а топливо. Такое решение позволило снизить расход топлива на 4-6 % за счет более стабильной регулировки смеси.

Крышка смесительной камеры крепилась специальными фиксаторными пружинами, что позволяло быстро и удобно заменить трос газа или переставить иглу. Главный топливный жиклер был вкручен внизу карбюратора рядом со сливной пробкой. Для его чистки не надо было демонтировать карбюратор. Диаметр диффузора карбюратора К-36И на выходе равен 28 мм, а в середине 26мм. То есть, смесительная камера представляет из себя своеобразный аэродинамический профиль, что выгодно сказалось на смесеобразовании.

Еще одной особенностью карбюратора К-36 является его принцип действия, схожий с автомобильным карбюратором. Винт количества смеси в нем регулирует не воздух, а топливную эмульсию, поступающую за дроссель. Благодаря чему, повысилась чувствительность настройки карбюратора на холостом ходу. Регулировка осуществляется винтом 1 количества смеси (под наклоном) и винтом 2 качества.

У карбюратора К-36 есть один недостаток. Он чувствителен к дорожной пыли. Верхние защелки не герметично закрывают крышку смесительной камеры и туда попадают частицы пыли, заслонка начинает заедать и изнашиваться. Именно поэтому, мотоциклы, на которые ставились такие карбюраторы (Ковровец, Иж планета-3 и др.), оснащались защитными кожухами карбюратора.

Позже на мотоциклах Иж Планета-3, 3-01 и 4 стали устанавливать новые карбюраторы К-62 с индексами И, П, Б. Росли мощности двухтактных моторов и появилась необходимость в росте диаметра диффузора (теперь он стал равняться 32 мм), пропускной способности жиклеров и т.д.

Настройка такого карбюратора производится аналогично вышеописанной настройке К-68. Винт количества расположен не сбоку карбюратора, а в верхней части.

3.1. Общие данные

База мотоцикла (расстояние между осями колес), мм

1450
Дорожный просвет при полной нагрузке и нормальном давлении в шинах, мм	135
Габаритные размеры*, мм
Длина	2200
Ширина	810
Высота	1200
Масса сухая, кг	158-165
Максимальная нагрузка, кг	170
в т. ч. нагрузка на багажник, кг	20
Максимальная скорость, км/ч	120
Путь торможения, м со скорости: 30 км/ч	6,5 (6,0)*1
80 км/ч	42,6 (4,1)*1
Расход топлива при скорости 90 км/ч, л/100 км*2	5,0

* Габаритные размеры даны без учета полуобтекателя, багажника, дуг безопасности к зеркала.

*1 В скобках приведены нормы для мотоциклов с дисковыми тормозами.

*2 Расход топлива является показателем, определяющим общее техническое состояние мотоцикла и но является нормой эксплуа­тационного расхода топлива, которую завод не устанавливает, так как она зависит от условий эксплуатации мотоцикла.
