Самодельный трактор из нивы 2121: как сделать, инструкция, фото, видео

Лифт комплект на Ниву: теория и практика

Теория этой операции основывается на том, что мост авто стоит на реактивной тяге для поперечной устойчивости и двух продольных рычагах. Вертикальное перемещение моста ограниченно вверх до подушек отбойников и вниз — амортизаторами. Длину и мощность пружин при лифте машины Нива 2121 нужно подбирать и устанавливать так, чтобы не нарушить равновесие в этой системе. Для этого профессионалы, выполняя лифт Нивы 21214 своими руками, переносят площадки крепления, амортизаторы и пружины на выверенное равное расстояние. Опыт показывает, что не у каждого любителя получится лифтануть 21214 самостоятельно как раз из-за разбалансировки.

Лифт Нива 21214 практически представляет собой установку на передней части амортизаторов с большим ходом, дополнительных проставок для шаровых опор (ставятся снизу), пружин от Нивы Шевроле. На заднем мосту авто Нива 21214 делается обварка для усиления, и ставится рычаг А-образной формы из квадратного профиля, чтобы зад машины работал симметрично, хорошо держал нагрузки. Рычаг часто делают из нижней подвески от ВАЗ 2108 и крепят на кузов на два болта от верхних тяг заднего моста и на мост через шаровую опору к площадке.

В специализированных магазинах можно купить комплект на Ниву, изготовленный на заводе с гарантией. Например, чулок для заднего моста обойдется в 12-14 тыс. рублей и позволит машине Нива 21213 избежать погнутостей в области стандартного заднего моста в условиях плохих дорог с повышенной загрузкой. Его выполняют по специальной технологии, которая дает возможность повысить прочность без дополнительного утяжеления. Вместе с ним при тюнинге Нивы своими руками можно поставить усиленные нижние штанги и регулируемую поперечную штангу для заднего моста.

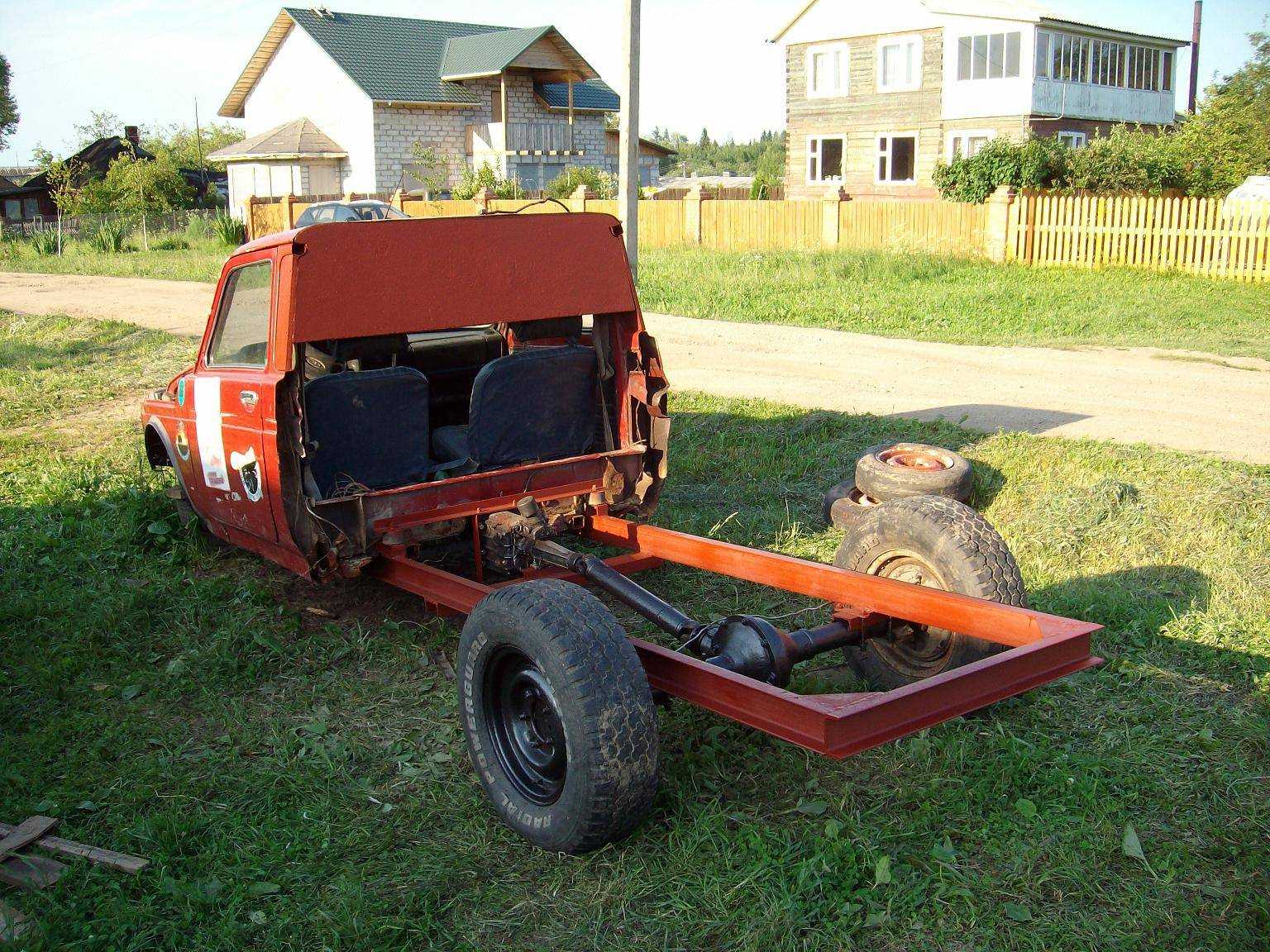

Изготовление самодельной рамы

Рама – это «скелет» любого тягового устройства, будь то легковое авто или трактор. На нее будут крепиться кузов, трансмиссия, мотор, подвески и пр.

Рама для самодельного трактора из «Нивы» может быть:

цельносварной – классическая схема. Характеризуется:

простотой изготовления;
небольшой маневренностью, особенно на поворотах и при движении по ухабистым дорогам с груженым прицепом;

рама-переломка – нередко называется как рама 4х4, которая состоит из 2-х частей. Отличается:

трудозатратностью сборки;
отличной проходимостью, делающей ее популярной у народных умельцев;
надежностью под значительными нагрузками, позволяющей сохранять баланс на любой подстилающей поверхности;
минимальным радиусом разворота, позволяющим трактору повернуться вокруг своей оси буквально на месте.

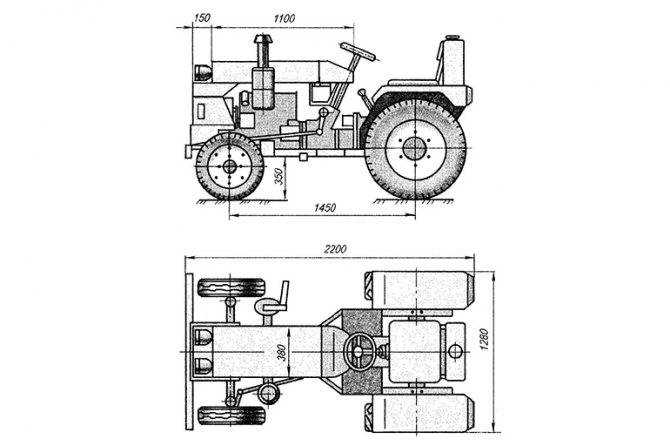

В силу этого мы остановимся на последней группе, подробный чертеж к которой представлен ниже.

Рама по схеме 4х4 является лонжеронной.

Это значит, что ее составят:

поперечины – ребра жесткости;
продольные лонжероны – внешне это металлический короб;
крепежи и кронштейны, которые будут удерживать кузов от смещения.

Ход действий:

Свариваем 2 полурамы, используя швеллер №8 по размерам 90 х 36 см (передняя) и 60 х 36 (задняя).
Переднюю полураму дополняем 2 отрезками квадрат-трубы, на которых будет держаться двигатель;
Монтируем к задней полураме стойку из толстостенного металла (1,2 см), которую усиливаем равносторонним уголком;
Сзади стойки привариваем прямоугольник – он послужит задней навеской, на которую навесятся вспомогательные адаптеры – борона, плуг, фреза на трактор;
В верхней части передней полурамы приспосабливаем площадку под сиденье тракториста, для чего свариваем ее с металлическим листом;
Привариваем к центру полурам стальные вилки;
Берем цапфу и опорные подшипники (например, от старого КАМАЗа);
С помощью 2х стальных вилок и шарнира сочленяем полурамы между собой;
Дооснащаем переднюю часть опорной конструкции ступицей от переднего автомобильного колеса – это даст ей возможность смещаться в 2х плоскостях. Отрегулировать диапазон смещения можно зубчатым колесом и упорами-ограничителями.

Балка (мост) для минитрактора — своими руками, чертеж, видео

Балка или мост для минитрактора служат основой, к которой крепятся системы и элементы машины. Передняя балка на мототрактор служит опорой для различных узлов, а также к ней крепятся колеса. Зачастую мастера сталкиваются с балкой во время переоборудования мотоблока, когда приходится делать своими руками переднюю балку минитрактора. Задний мост минитрактора — это та же система, на которую прикрепляются колеса и некоторые элементы общей системы. Во время конструирования минитрактора, многие берут передний и задний мосты у старых автомобилей. В итоге конструкция получается прочной и надежной. Если у вас есть необходимые инструменты и материалы, а также знания по теме устройства техники, тогда вы можете сделать эти детали и самостоятельно из того, что есть в вашем гараже.

Как сделать мост для минитрактора?

Минитрактор — это техника, которая помогает человеку в процессе обработки земли, перевозки грузов, посадки растений, ухода за ними, и многое другое. Заводская техника сегодня стоит достаточно дорого, не каждый готов или имеет возможность тратить такие средства. Но в селах часто можно встретить старые автомобили, которые уже вышли из строя, но все еще есть надежда подарить им вторую жизнь. Именно из них мастера берут разные детали, чтобы сконструировать минитрактор-самоделку.

Создание минитрактора включает конструирование ходовой части. В первую очередь необходимо установить мосты. Задний мост для минитрактора своими руками лучше делать таким же, как и передний. Это избавит вас от подбора придаточного числа, что сделать без должного опыта и знаний невозможно.

Ходовую часть можно взять из Жигулей, но при этом необходимо будет ее укоротить. Вам не придется дополнительно искать редуктор, который уже имеется на заднем мосту. Как сделать балку на минитрактор? Поперечную балку можно сделать из трубы с квадратным сечением, или же из металлических уголков.

Ведущий передний мост отличается от неведущего тем, что он передает крутящий момент от кардонной передачи на колеса. С его помощью осуществляется поворот машины, стабилизация управляемых колес, передаются толкающие усилия от ведущих колес к остову трактора. Как сделать ведущий передний мост на минитрактор? Вам понадобится:

Балка;
Главная передача. Состоит из конических шестерен. Служит для увеличения крутящего момента и передачи его к дифференциалу;
Дифференциал. Служит для передачи мощности;
Колесные редукторы. Необходимы для увеличения крутящего момента, который передается от главной передачи к колесам. Также они нужны для осуществления поворота.

Все эти элементы можно взять из старых машин или другой техники. Если вы не знаете, как рассчитать передний мост, то эту формулу с подробным описанием и разъяснением вы можете посмотреть в видео.

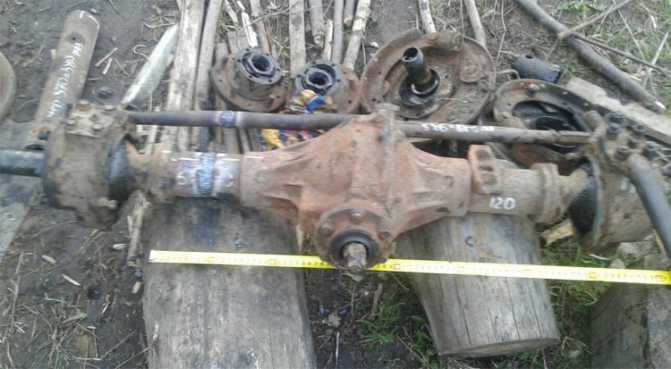

Как укоротить мост от ВАЗ?

Порой чтобы сконструировать самодельный минитрактор, необходимо укоротить зданий мост. Рассмотрим этот процесс на примере заднего моста от ВАЗа. Укороченный мост необходим для того, чтобы уменьшить ширину колесной базы, тем самым сделав машину более компактной и маневренной.

Для начала необходимо тщательно подготовиться к процессу. Вам нужна сам задний мост, а также инструменты, как сварочный аппарат, болгарка, тиски, отвертки, и другое.

Обрезать задний мост ВАЗ нужно следующим образом:

Нужно отрезать чашку для пружины;
Концевой фланец необходимо вытащить;
Вынутую ось нужно замерить, сравнив с чертежом, и отрезать болгаркой по размеру;
На кончике отрезка поставьте засечку, которая будет служить отметкой для проточки «под папу»;
Внутри чашки просверлите отверстие;
После этого полуось стыкается одна в одну и сваривается;
Последний этап — готовая полуось вставляется в мост. С обеих сторон делается сварка.

pro-traktor.ru

Наши пикапы

Нива с кузовом пикап

Пикапы не обошли стороной и отечественное автопроизводство. Развивалось оно хорошо еще при СССР, когда в 30-е годы страна получает лицензию на производство американского Форд. Сборка автомобиля осуществлялась на ГАЗ.

Размер кузова уаз пикап

Также были произведены пикапы Победа и Волга. В таком же кузове сходили легендарные «Запорожец» и «Москвич».

Сегодня пикапы собирает УАЗ. Это известные модели Карго и Pickup, которые производятся на основе УАЗ Патриот. Только вот статистические показатели продаж не совсем оптимистичные. В год реализуется не больше 3 тысяч пикапов УАЗ. Если сравнить с зарубежными конкурентами, такими как Форд, Додж и другие, то это в 3 раза меньше.

Нива Пикап

Другое название автомобиля «Медведь». Представляет собой компактный пикап с полным приводом, собранный на платформе вездехода Ваз-2129. Оснащен двойной кабиной и имеет однобортовую грузовую платформу.

Конструкция и особенности:

5-местный пикап с 2-дверной кабиной;;
Собран на основе удлиненной модели «Нива»;
Показывает отменные внедорожные показатели, перенятые от Нива;
Оснащенность: полный привод, блокировка, высокий клиренс. Все это дает возможность хорошо проходить бездорожье.

Размеры кузова, мм	4540/1640/1680
Клиренс, мм	220
Вес автомобиля, кг	1200
КПП	5МКПП
Силовой агрегат, л	1,7

УАЗ Пикап

Уаз пикап размер кузова

Размеры кузова Уаз Пикап солидные. В длину автомобиль 5 метров с лишним. Привод полный, проходимость отличная, база – внедорожник УАЗ. Выпускается в 3-х комплектациях: Классик, Комфорт и Лимитед.

Особенности:

Превосходная проходимость;
Отличная управляемость;
Универсальная тормозная система;
Два варианта ДВС: дизель и бензин;
5-местная кабина с цельнометаллическим кузовом и грузовым отделением;
Задний отсек пикапа можно легко закрыть от непогоды тентом или кунгом;
Непосредственное крепление бамперов к кузову, что придает всей конструкции целостность и гармоничность.

Размеры кузова уаз патриот пикап

Размеры, мм	5125/1915/1915
Клиренс, мм	210
Силовой агрегат, л	2,3 дизель и 2,7 бензин
КПП	5МКПП

Переделка мотоблока в минитрактор: основные моменты

В отличии от любительской техники профессиональная и полупрофессиональная имеет больший моторесурс и мощность. Например, из мотоблока с дизельным двигателем на 9 л.с. можно сделать вполне приличный мини-трактор для вспахивания и культивирования. В конечном же счёте все зависит от целей, которых собирается достичь владелец модифицируемой техники.

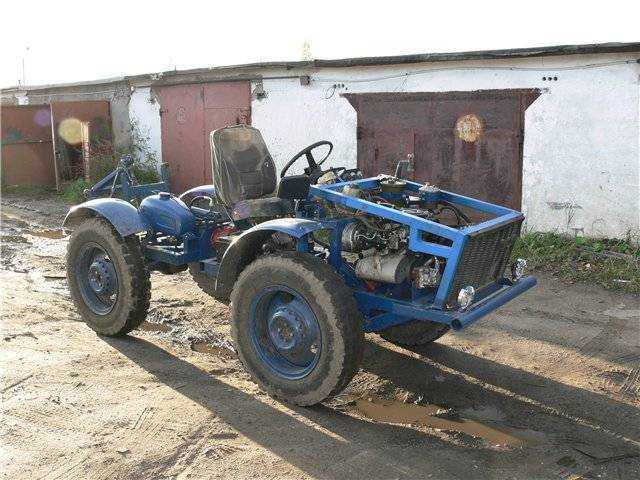

Конструирование и сборка самодельного минитрактора — задача не простая, но выполнимая. И для успешного её решения необходимо сосредоточиться на двух моментах:

Разработка кузова и рамы, а также схемы их соединения с основой мини-трактора – мотоблоком.
Разработка кинематической схемы.

Рама и кузов самодельного мини-трактора выполняются из металлических уголков или профилированных труб. При расчёте конструкции необходимо учитывать соотношение её веса с мощностью мотора, а также сопротивление, которое машина будет преодолевать при выполнении различных видов работ.

Если в качестве основы для самодельного минитрактора вы выбираете мощный мотоблок, это позволяет использовать готовые автомобильные или мотоциклетные прицепы. Более того, ведущие производители мотоблоков давно предусматривают конструктивную возможность подключения таких прицепов к выпускаемой технике.

Кинематическая схема самодельного мини-трактора представляет собой комплекс конструктивных решений, которые обеспечивают передачу крутящего момента от двигателя мотоблока к ведущим (преимущественно задним) колёсам. При расчете нужно распределить нагрузку на ведущую ось равномерно — от этого напрямую зависят как надежность и долговечность, так и функциональность, то есть возможности использования техники.

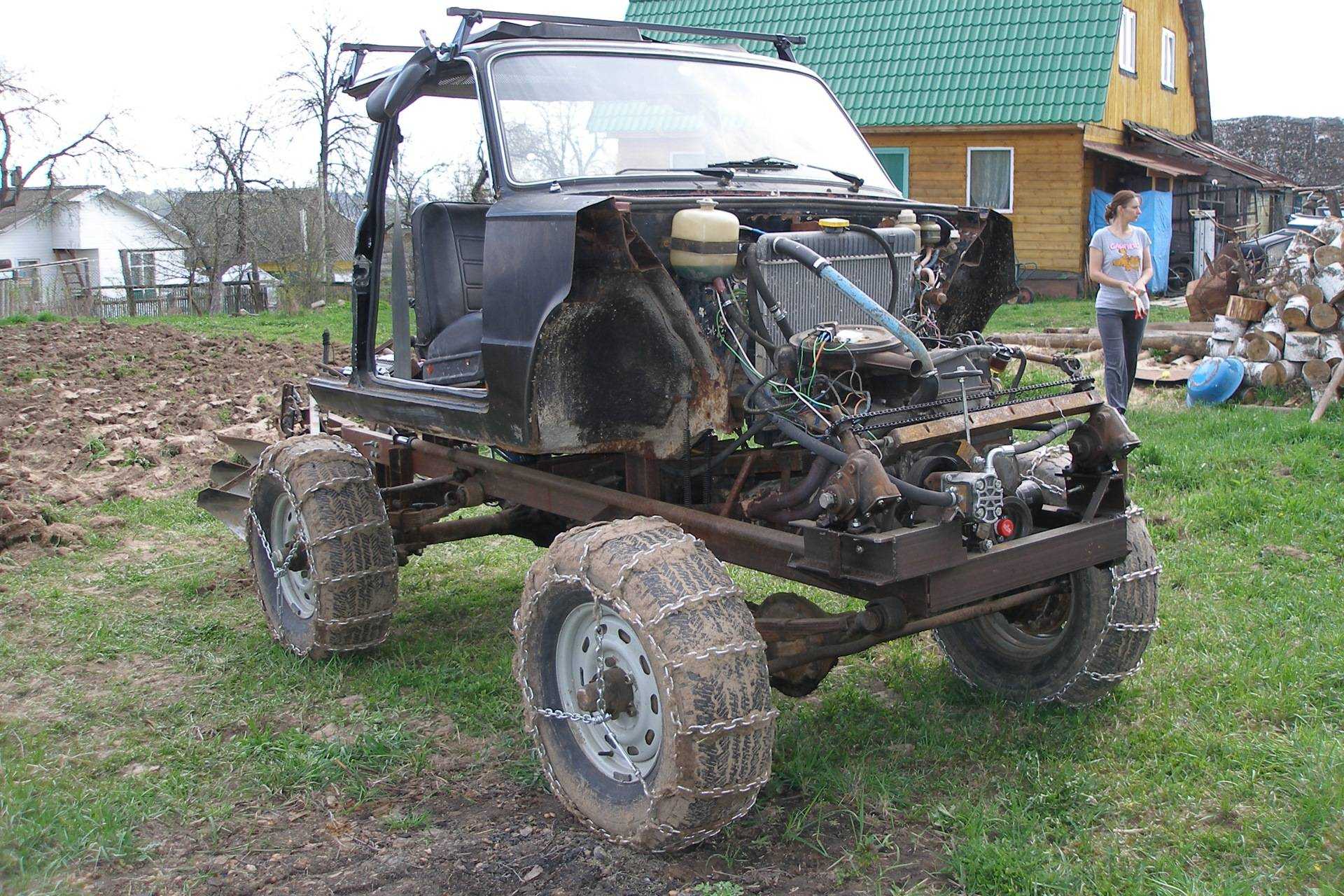

Трактор из Нивы своими руками

По функциональности тракторам нет равных. Надежные, универсальные и износостойкие, они берут на свои плечи любые задачи, связанные с полевыми работами. Имеют лишь один недостаток – высокую стоимость, которая растет из года в год. Но и эту проблему можно с легкостью обойти, сделав трактор из подручных материалов своими руками.

Трактор – механизм на колесном или гусеничном приводе, отличающийся слаженным взаимодействием рабочих узлов. На сегодняшний день самодельные трактора «Кулибины» научились делать практически со всего, что работает от мощного двигателя. Среди них – некогда народная машина «Нива», известная еще как «Лада» или «Ваз» 2121, которая и будет использована в нашей самоделке.

Процесс воссоздания трактора из «Нивы» 2121 выглядит так:

Сборка рамы;
Установка мотора и трансмиссии;
Навешивание рулевой колонки, гидравлики и колес;
Налаживание тормозной системы;
Доработка элементов комфорта – водительского сиденья и кузова.

Рассмотрим каждый из них подробнее.

Основные рекомендации

Вначале необходимо сориентироваться с выбором подходящей модификации агрегата. Он должен обладать необходимым резервом ресурса, чтобы обеспечить требуемую тягу для возделывания почвы посредством навесных приспособлений – окучника, плуга и тому подобное.

Чтобы узнать, что потребуется для сотворения полновесного мини-трактора, необходимо для начала рассмотреть его базовые составляющие.

Шасси. Выполняется из подручного металлического проката.
Поворотное устройство.
Простые дисковые тормоза.
Сиденье и детали кузова.
Сцепное устройство для монтажа навесного снаряжения, система рычагов для контроля за ним.

Немалую часть деталей можно купить в точках приемки металлического лома либо на авторазборах. При этом надо смотреть на качество и отсутствие повреждений.

Недоработки и советы о том, как с ними бороться

По отзывам автовладельцев, Lada 4×4 Pickup имеет целый ряд недоработок. Прежде всего проблемным местом является пластиковое покрытие кузова. Со временем оно трескается и в последующем рассыпается

Также стоит обратить внимание на шумоизоляцию. Она не в состоянии перекрыть звуки работающего двигателя

Но есть возможность устранить эти недостатки – переделать базовую комплектацию машины. Для защиты кузова можно наклеить изнутри стеклоткань, используя в роли клея эпоксидную смолу. Для снижения уровня шума меняется изоляция моторного отсека, дверей и потолка. Можно ставить дополнительное освещение на крышу или зеркала с подогревом снаружи с целью увеличения комфортабельности автомобиля.

«Нива Пикап ВАЗ-2329» является хорошим транспортным средством для российских дорог, если его использовать правильно. Отличается плавностью хода и справляется с крутыми склонами свыше 45 градусов. Преодолевает бездорожье, а строители и предприниматели могут использовать грузоподъемность машины и опционную возможность установки подъемного крана.

Варианты лифтинга

Увеличение просвета колесными редукторами. Наиболее редкий способ подъема: серийно они не выпускаются, отдельные умельцы мастерят их с нуля. К тому же, использование такой модернизации в городских условиях весьма затруднено, она годится только для реально полевых условий.

Опускание балки направлено на получение возможности установки скатов с большим диаметром. Выполняется двумя способами: в первом довариваются вторые лонжероны, во втором балка режется в рассчитанном месте и туда вваривается своего рода удлинитель. Влечет за собой перенос рулевого;
Наиболее простой и ничего не нарушающий метод – непосредственная установка больших колес. Переоборудовать практически ничего не нужно, только арки подрезать. Тормоза регулировать после этого не надо, развал/схождение держатся долго, управление авто не осложняется. Недостатком можно считать только незначительное увеличение клиренса – в пределах 4-5 см, однако для многих этого достаточно;
Те, кому мало добавки от больших скатов, лифтингуют Ниву проставками над верхней шаровой в сочетании со сменой пружин на более жесткие/длинные пружины или с проставками под пружинную чашку.

Система управления и сиденье оператора

После изготовления и монтажа ходовой части можно приступать к реализации кинематической схемы и установке системы управления. Самое главное в этом деле – правильно разместить сиденье оператора. С этой ролью отлично справится переднее сиденье от легкового автомобиля, которое легко отыскать на автосервисах и в мастерских, занимающихся разборкой автотехники.

Рулевое колесо должно быть установлено на оптимальной для оператора высоте. Руль не должен мешать свободному размещению колен – его необходимо монтировать так, чтобы в положении сидя работа с ним не вызывала дискомфорта.

Все необходимые детали для педального, ручного и рычажного управления машиной и её функциональными узлами можно отыскать там же, где и сиденье и все остальные запчасти — в мастерских или на рынке.

Самодельный цельнорамный вездеход на подвеске ЧЕБОКА

Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68 .

Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

Эскиз крепления А-рычага к мосту

Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.

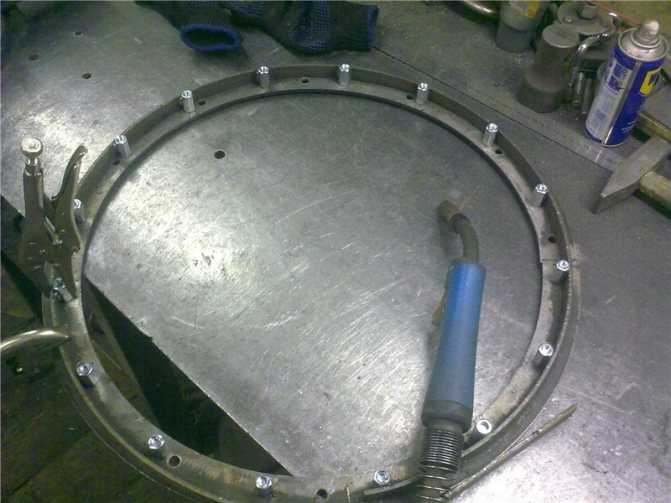

Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

Заготовка для конусов

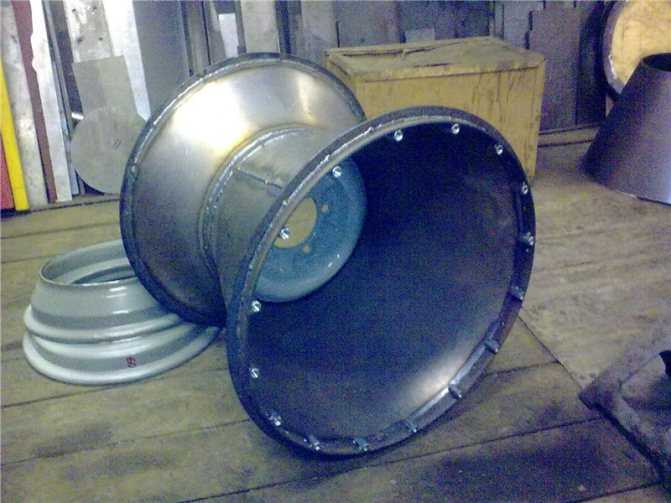

Конус с бедлоком в сборе

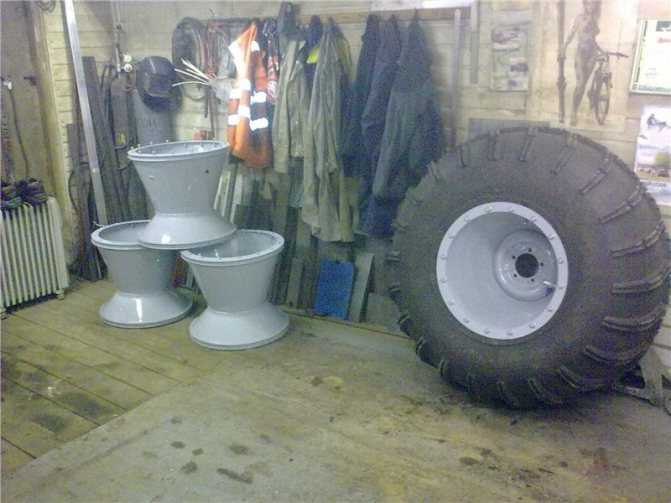

Готовый диск

Колесо в сборе

Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

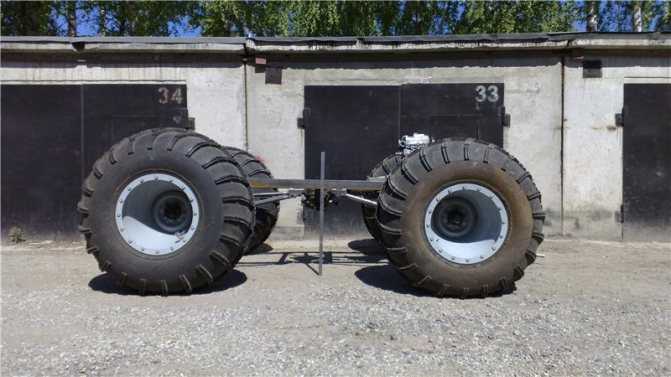

Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:

Ставим мотор

Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя — это дает возможность более удобно разместить раздатку и карданы.

Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.

Проверяем ход подвески – поднимаем колеса по диагонали на 220 м от земли и видим, что ход стоек почти исчерпан и ограничен штатными отбойниками.

Ставим все агрегаты на раму и занимаемся дальнейшим строительством корпуса

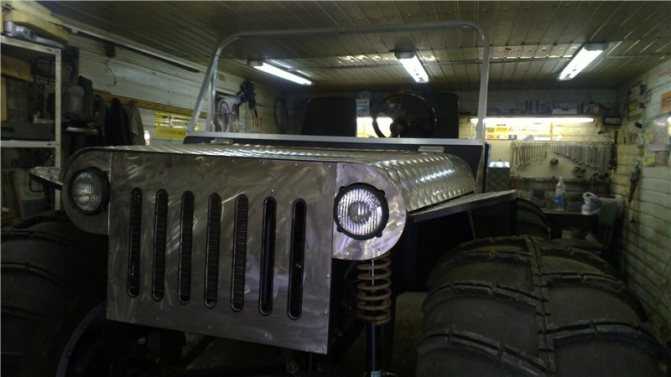

Обшиваем листовым алюминием

Первый выезд ЧЕБОКИ

Подводим небольшой итог проделанной работы над созданием вездехода

Агрегат получился довольно огромным, в гараж еле помещается, от верха до потолка 5 см.

ЧЕБОКА на просторах

Еще автор сварил прицеп для перевозки вездехода:

Немного видео Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

https://youtube.com/watch?v=OBp251UmHs0

Сколько стоит поставить 126 двигатель в Ниву?

Итоговая сумма работ будет сильно зависеть о того, будете ли вы всё делать и есть ли у вас Приоровский двигатель. Сразу же отметим, что б/у 126 мотор в хорошем состоянии будет стоить от 60 тыс. рублей. В сборе — от 75, 80 — тыс. рублей.

Кроме самого двигателя нам ещё понадобится:

Выпускной коллектор 16v — 3800 рублей;
Маховик Нива под коленвал ВАЗ 21126 — 2500 рублей;
Комплект сцепления 2123 — 5200 рублей;
Система охлаждения 16v — 2500 рублей;
Топливный фильтр с регулятором давления — 1500 рублей;
Верхние патрубки радиатора от нивы 3 шт. — 250 рублей штука;
Эл. вентиряторы — 3200 рублей;
Всякие мелочи — 1500 рублей.

Итого:

Если у нас нет мотора, но мы всё делать будем самостоятельно, бюджет будет варьироваться от 80 до ста тысяч рублей. В зависимости от того, за сколько мы сможем купить двигатель и какие цены на запчасти будут на момент постройки авто.

Если у вас есть двигатель в сборе и вы всё делать будете самостоятельно, то уложиться можно в 20 — 30 тыс. рублей, опять таки в зависимости от того, сколько будут стоить запчасти на конкретный момент времени.

Если у вас нет двигателя и делать всё вы будете в автосервисе, бюджет проекта будет составлять от 150, до 200+ тыс. рублей. Конкретная цена будет зависеть от стоимости двигателя в сборе, цены запчастей и аппетитов автосервиса.

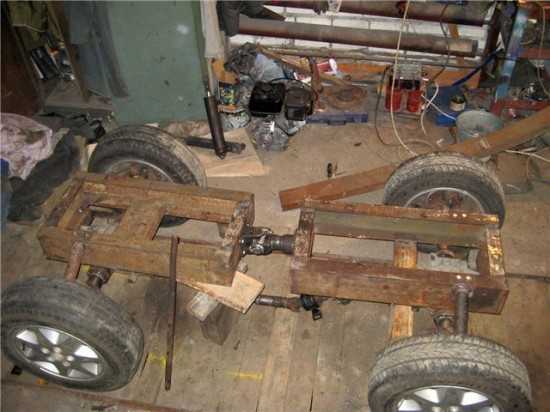

Как сделать раму к минитрактору своими руками?

Конструкция рамы состоит из 2-х главных частей: лонжеронов и траверса.

Берем 2 полурамы и свариваем их. Передняя – 900х360 мм, задняя – 600х360 мм.
Из швеллера №8 делаем все составные элементы полурамы.
Стык между 2 конструкциями переломки делаем в 45º

Обратите внимание, если вы решите взять метал потолще, то ваш минитрактор выйдет уж очень тяжелый. А это повлечет за собой лишнюю трату топлива

Поэтому лучше брать швеллера назначенного размера. Если будет необходимость утяжелить технику, то это можно сделать с помощью дополнительных грузов.
Делаем подрамник, который понадобится для установки двигателя. На передней полураме устанавливаем 2 части трубы с квадратным сечением.
Для установки других узлов привариваем еще несколько площадок.
На задней полураме нужно установить вертикальную металлическую стойку, которую усиливаем уголками по бокам.
К задней части стойки прикрепляем металлическую пластину. В итоге мы получим нужную нам конструкцию для установки навески.
Для изготовления пластин и уголков берем материал толщиной в 12 мм.
На верхнюю часть полурамы привариваем металлический лист толщиной 3 мм. Это создаст нам площадку для водителя, а также будет выполнять дополнительную защиту места перелома рамы.
С помощью карданного механизма соединяем воедино обе полурамы.
Карданный механизм состоит из вилок и шарнира. 2 стальные вилки крепим к траверсам полурам, а для изготовления шарнира берем цапфу и подшипники. Такие детали также можно одолжить у КАМАЗа.
Будьте внимательны, полурамы должны смещаться не только в горизонтальной плоскости, но и в вертикальной. Это позволит колесам минитрактора не зависать на ухабах.
На задней полураме в ее передней части крепим ступицу от переднего колеса УАЗа. Это прибавит дополнительный угол по горизонтали, и обеспечит смещение составных частей устройства относительно друг к другу.
К передней полураме нужно приварить зубчатое колесо, а к задней крепим 2 упора-ограничителя. Это даст возможность элементам основы не уходить слишком далеко друг от друга.

Установка двигателя и трансмиссии:

Двигатель можно позаимствовать от любого легкового автомобиля (Москвич, Оки). Устанавливается мотор на подрамник и крепится болтами.
Также нужно дополнительно будет установить воздушное охлаждение. Поскольку движок от легкового авто не справится с нагрузкой, которая предназначена на минитрактор.
Обязательно при монтаже двигателя нужно рассчитать передаточное число. Расчет должен быть таким: на скорость 3 – 5 км/ч приходится 1800 – 2000 оборотов двигателя в минуту.

Обратите внимание, тяговое усилие на каждый лемех должно быть в диапазоне 190 – 300 кг/см.
На первичный вал коробки передач для передачи крутящего момента от силовой установки используем муфту от мотоцикла Урал.
Коробку передач берем от Москвича.
Ступицу вторичного вала коробки соединяем с цепным редуктором и передаем крутящий момент на переднюю ось.
Вращение на задний мост поступает через шарнирное соединение полурам и задний карданный вал.
К пластине передней полурамы крепим болтами колонку рулевого управления.
Изменяем положение червяной передачи, чтобы избежать конфликта полурам, вставляя ее наоборот. Для этого делаем зазор в гайке регулировки подшипника и сверлим отверстие в крышке картера.
Гидравлику можно взять с трактора МТЗ или «Владимирец».
Рядом с силовой установкой устанавливаем емкость для масла и гидронасос.
Гидровыход располагаем сзади в месте для навески.
Силовой цилиндр берем со старого трактора.

Финишный этап работы:

Устанавливаем сцепление и тормоза. Их заимствуем с легкового авто или мотоцикла.
Крепим топливный бак, идеальным вариантом будет емкость в 8 – 10 л.
Что касается водительского сидения, то оно должно быть подрессоренным.
Оборудуем минитрактор фарами и габаритными огнями.

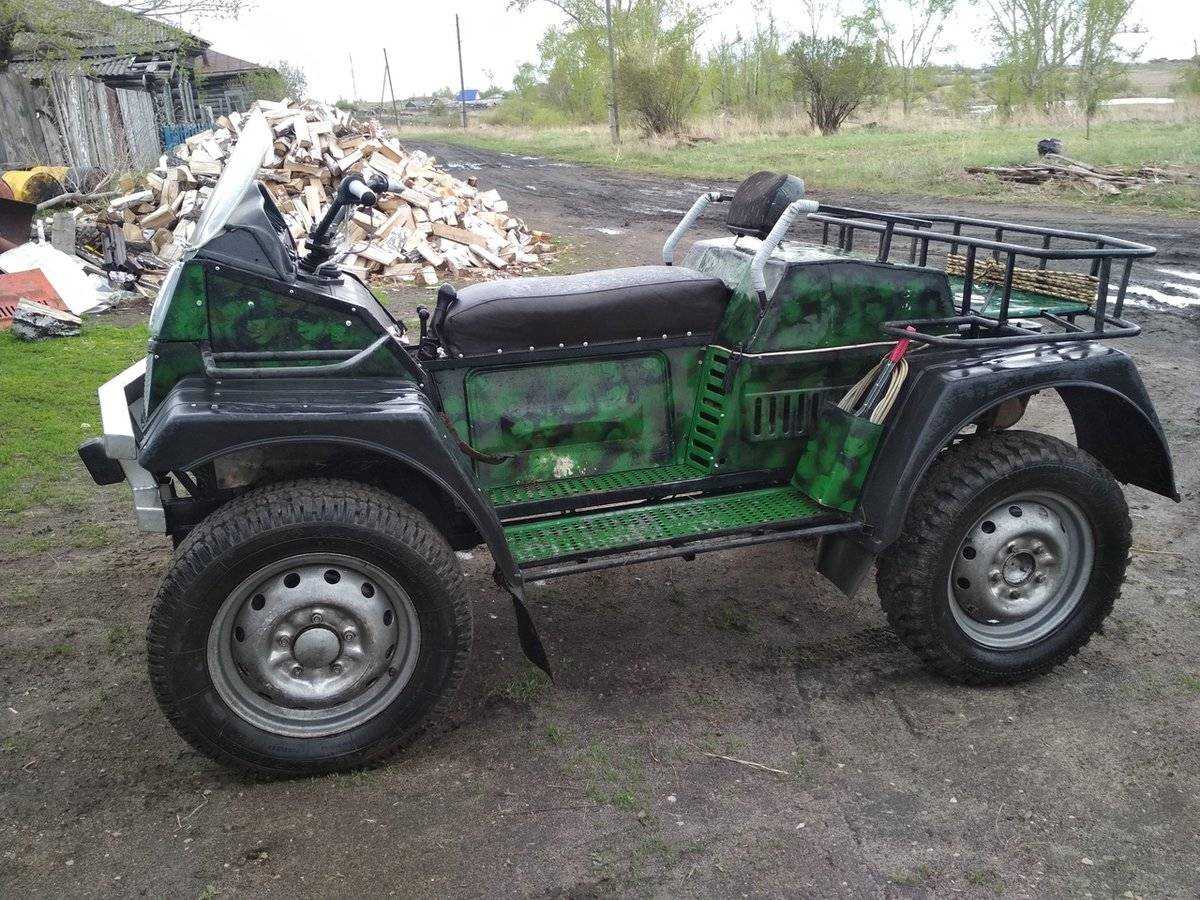

Самодельные мини трактора с ломающейся рамой – это очень удобная в использовании техника. Поэтому если вы умеете обращаться с инструментами и хорошо разбираетесь в чертежах, то создать такой агрегат своими руками будет вам под силу.

Преимущества самоделки

У трактора из Нивы, сделанного своими руками, есть ряд преимуществ:

Возможность изготовления машины с колесной формулой 4×4. Она получится подвижной и проходимой, что позволит вспахивать почву на неровной поверхности.
Простота конструкции и низкая цена деталей. Самоделки в основном комплектуют недорогими элементами из ближайших магазинов. Главное, они должны быть исправны и не иметь пятна ржавчины. В будущем при желании их можно заменить на более качественные.
Экономия горючего. Сельхозтехника на основе Нивы потребляет в 1.5 раза меньше бензина, если ее сравнивать со специальными машинами, сделанными на заводе.
Большой выбор модификаций. Если оснастить агрегат новой гидравликой, на него можно будет поставить, например, маленький плуг.

Еще одно преимущество самодельной техники — самостоятельное выполнение ремонта.

Конструкция получается максимально простой, что позволяет без помощи специалистов заменить сломанные детали.

Это интересно: Бензиновые и электрические культиваторы Hyundai: устройство, технические характеристики, фото и видео

Новая модель

При проектировании за основу был взят классический внедорожник ВАЗ Нива, с пятиместным салоном и увеличенной до 2,7 метров колесной базой. Фронтальная часть осталась без изменений.

Узнаваемая передняя оптика с круглыми фарами, стандартной радиаторной решеткой.
Прямоугольные блоки сигналов поворота с дополнительными повторителями на передних крыльях.
Классический бампер Нива Пикап, представляющий собой единый металлический брус.
Боковая часть выделяется за счет оригинальных накладок на колесные арки, придающих им более массивную форму.
Диски Нива Пикап в базовой комплектации – штампованные, однако опционально доступны литые катки нестандартного дизайна.

Основные отличия касаются задней части модели. ВАЗ Нива Пикап 2019 2020 получил полностью переработанную корму. Узнаваемыми остались прямоугольные стоп-сигналы. Грузовой отсек представляет собой единую платформу, предназначенную для перевозки крупных вещей, стройматериалов или длинномеров. Стандартное исполнение Нива Пикап подразумевает наличие полностью открытого металлического багажника. Дополнительно доступны модификации с мягким брезентовым тентом или пластиковым кожухом. Последний идет в двух исполнениях – верхней крышкой вровень с кузовом или выше нее.

Интерьер Нива Пикап 2019 практически полностью повторяет дизайн салона стандартной Лада 4*4. Перед водителем расположена классическая приборная панель, укомплектованная аналоговыми тахометром и спидометром. Четырехспицевый руль имеет небольшие кнопки для подачи звукового сигнала.

Среди основных изменений Нива Пикап – переработанные сиденья. Их улучшенная боковая поддержка поможет комфортнее себя чувствовать, а новые материалы отделки позволят дольше сохранить аккуратный вид. Благодаря обновленному профилю легче найти удобное положение, меньше напрягается спина при долгой поездке.

Дверные панели Нивы получили передние стеклоподъемники, а также пластик улучшенного качества. Задний цельный диван рассчитан на трех пассажиров. Однако его профиль с короткой подушкой и прямой спинкой – далек от идеального. Свободного места все равно будет недостаточно высокому пассажиру. При росте больше 185 сантиметров колени упрутся в спинки передних сидений.

Эргономика Нивы осталась прежней – архаичная печка, расположенная на центральной консоли, внушительные прямоугольные клавиши, размещенные там же, а также кнопка аварийки, виднеющаяся из-под руля. На тоннеле прописался рычаг переключения передач в компании с ручкой раздатки и привода – схема, знакомая всем владельцам ВАЗ Нива. При внешней «древности» интерьер получился относительно удобным даже для водителя крупной комплекции.

Трактор из Нивы своими руками – преимущества изготовления

Далеко не каждый владелец старого автомобиля Нива задумывается о его переделке в небольшой трактор. Тем не менее, эта процедура обладает своими достоинствами.

К ним относятся:

возможность изготовления спецтехники с колесной формулой 4×4 – в этом случае агрегат получается не только маневренным, но и проходимым. В дальнейшем его можно будет использовать для вспашки участков с неровным рельефом, а также обрабатывать поля с рыхлыми вязкими грунтами;
использование любых подручных средств – самоделка может комплектоваться разными деталями и механизмами. Главное, чтобы они были исправными, а на их поверхности не было очагов коррозии. В дальнейшем трактор из Нивы можно улучшить, установив вместо его узлов более выносливые элементы;
экономия топлива – трактор на основе Нивы будет расходовать гораздо меньше горючего, чем большинство заводских сельхозмашин. При этом его эффективность будет оставаться достаточно высокой;
возможность агрегатирования широкого спектра навесных орудий – оборудовав агрегат гидравликой и ВОМ, на него можно будет устанавливать не только плуг или борону, но и сеялку, косилку или опрыскиватель.

Укорачивание моста УАЗ для минитрактора (20 фото)

Небольшой фотоотчёт: как укоротить мост от автомобиля УАЗ для постройки минитрактора.

При изготовлении самодельных минитракторов приходится укорачивать под колею стандартные мосты от автомобилей, обычно это ВАЗ классика, Москвич, или УАЗ. Предлагаем посмотреть фото укорачивания мостов от УАЗа, возможно это Вам пригодится при постройке самодельного минитрактора.

Колея без тормозных барабанов.

Укороченные мосты теперь можно использовать для постройки самодельного минитрактора.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Типы автодомов

Как много моделей не было бы представлено на рынке все дома на колесах делятся лишь на 2 типа:

со встроенным в кузов жилым модулем;
отдельные прицепы к автомобилю.

К выбору автодома стоит подходить внимательно, учитывая цели путешествий, маршруты по которым вы предпочитаете или будете ездить, финансы и количество человек в семье

Каждый тип имеет свои преимущества и недостатки тут важно найти золотую середину

Преимущества жилого модуля встроенного в кузов:

компактность;
удобство;
маневренность;
управление.

Преимущества прицепа к автомобилю:

цена;
простор.

При идентичной жилой площади, стоимость прицепа будет всегда ниже полноценного дома на колесах, за меньшую сумму денег вы можете приобрести больше полезного пространства. На этом плюсы заканчиваются.

Основная проблема прицепа в том, что вы должны иметь автомобиль, который способен не только без проблем доставить его из точки А в точку Б, но и быть просторным т.к. находится в прицепе во время движения не безопасно. Из второго недостатка появляется третий, на наш взгляд более серьезный, вы не можете ощутить комфорт в полной мере пока не совершите остановку, всю дорогу вам придется сидеть в своем автомобиле.

Основная цель создания автодомов в виде прицепа, предложить покупателю большую площадь за меньшие деньги, за счет этого создать конкуренцию именно бюджетному классу автодомов, они прекрасно выполнили эту цель. Если рассматривать класс выше, стоимостью от 5 000 000 рублей, прицепы преимуществ не имеют.

Каков итог?

Говорим как есть: если бы с подобным количеством доработок и опций машина вышла даже пускай в начале 90-х годов, это был бы компактный аналог тогдашнего какого-нибудь Mitsubishi Pajero — не меньше! Однако в современных условиях мегаполиса жить с Lada 4х4 Urban непросто. Если общие ездовые параметры автомобиля даже сегодня не вызывают особых проблем, то эксплуатационно-ездовые мелочи, которых набрался целый вагон, за три недели утомили.

«Нива», как и прежде, ежеминутно держит водителя в тонусе. Во-первых, это, конечно, безостановочный гул и свист всего вокруг, к которому со временем даже не привыкаешь, а просто смиряешься с ним. Во-вторых, мотор греется в пробках, отчего датчик температуры все время на контроле. Травит одно из колес, так что раз в два дня приходится его подкачивать. У печки всего два режима — либо ты поджариваешься, либо замерзаешь, и приноровиться к управлению системой микроклимата, чтобы получить что-то среднее, мы так и не смогли. Уже не работает обогрев заднего стекла. Из-за очень маленького угла поворота колес «Нива» не влезает в разворот даже на трехполосной дороге, не говоря уже о маневрах в рамках забитых дворов. Плюс все особенности эргономики сорокалетней давности.

Будь я реальным владельцем этой машины, на ближайшем вазовском сервисе меня бы уже, наверное, прокляли, учитывая, что ни одной поломки за 10 тыс. км пробега с машиной не произошло. Мы бы просто устраняли и усовершенствовали все то, что в новой «Ниве» попросту не доделано и недосмотрено, даже если это придется делать за собственный счет.

Отсюда вывод. Для жителя современного мегаполиса «Нива» — это своеобразная игрушка. Явно не единственная машина в семье, которая выступает исключительно в виде тюнинг-проекта для серьезных внедорожных приключений — охоты, рыбалки или даже участия в трофи-рейдах. Учитывая, сколько подготовленных «Нив» я видел на различных внедорожных соревнованиях, спрос в этом сегменте хороший: дешевле из серьезных внедорожников попросту ничего нет.

Ну а второе применение, собственно, массовое: «Нива» — самый доступный, простой и, учитывая все доделки, относительно комфортный внедорожник для села, который ни на трассе, ни в городе не будет откровенным «утюгом». Даже отсутствие рядом фирменного сервиса вряд ли станет проблемой, поскольку родную «Ниву» наши мужики починят из копеечных запчастей и сами. Учитывая, что сегодня Lada 4х4 с сорокалетним бэкграундом входит в топ-20 самых продаваемых автомобилей России, отправлять легенду на покой действительно рано.
