Расточка тормозных дисков

Проведение работ

Соприкасаясь с диском, колодка сама изнашивается и нарезает на поверхности диска слабые борозды. Впоследствии они становятся глубже. За счет того, что колодка начинает тереть не по все рабочей своей площади, а лишь по гребням нарезанных канавок, то эффективность работы тормозной системы уменьшается. Убрав гребни, мы вернем большую площадь соприкосновения, и качество торможения повысится.

Использование станков

Перед тем как проточить тормозной диск своими руками с помощью специального станка, необходимо снять колесо. Для этого поддомкрачиваем нужную сторону. Далее подсоединяем на болты или шпильки вращающуюся часть оборудования. На стационарные элементы колесного узла фиксируем рабочий блок, который будет проводить выравнивание поверхности.

Весь станок умещается на небольшую тележку, которую удобно подкатывать к каждому из колес поочередно. Работа с каждым колесом занимает не более 10 минут. Популярным является оборудование PRO-CUT. Параметры обработки контролируются с помощью экрана.

Удобство этого метода очевидны:

• не нужно много разбирать, достаточно снять колесо;
• полученная точность сравнима с новыми заводскими параметрами биения и чистоты поверхности;
• быстрота обработки и контроль результата в любую секунду процесса.

Также используется проточка со снятием тормозного диска. В этом случае понадобится специальная оправка, на которую будет базироваться диск, чтобы минимизировать биение. Если все сделать аккуратно на токарном станке, то можно обойтись без дополнительной балансировки. Если биение более 0,1 мм, то необходимо провести повторную обработку.

Работа подручными средствами

Для тех, у кого нет желания или возможности проводить обработку с помощью станка, то можно воспользоваться обыкновенным напильником или заточным бруском. Работать напильником удобнее со снятым диском. Основной задачей является аккуратная фиксация диска в тисах и контроль толщины в обрабатываемой плоскости. Однако такой метод даст слабые результаты и приведет к появлению биения.

Более эффективным методом можно назвать обработку неснимаемого тормозного диска. Для этого поднимаем домкратом нужную ось автомобиля и снимаем колеса. Заводим авто и прогазовываем на высшей передаче. Одновременно напарник касается напильником или крупнозернистым заточным камнем поверхности диска.

Метод дает меньшее биение, чем при ручной обработке напильником. Стоит регулировать нажим, чтобы он был примерно одинаковым, не позволяя врезаться инструменту глубоко в тело диска. Такая работа занимает 20-30 минут.

После проточки желательно промыть с помощью растворителя поверхность диска. Применять масло или масляную ветошь для промывки категорически запрещено, чтобы не снизить коэффициент трения.

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Зачем проводится расточка

Можете называть процедуру расточкой, проточкой или шлифовкой. От этого суть никак не меняется.

Такие манипуляции считаются весьма эффективным методом, направленным на увеличение срока службы элемента тормозной системы. Параллельно повышается уровень безопасности при эксплуатации транспортного средства. Ведь вне зависимости от скорости движения и стиля вождения, даже у самых аккуратных и медленных водителей тормоза подвергаются постепенному износу, выработку и пр. В итоге появляются бороздки, неровности и прочие нежелательные деформации.

Чтобы избавиться от них, и вернуть диску прежнюю эффективность, делается проточка. Избежать резких торможений, воздействия влаги, перегрева и появления коррозии практически невозможно.

Ошибочно считать, что редкое использование авто продлевает срок службы узлу. Напротив, чем больше машина стоит, тем быстрее образуется ржавчина, тормоза закисают и приходят в негодность.

Если на тормозах имеется выработка, неровности, бороздки и шероховатости, это негативно сказывается на зеркале диска. Также продукты выработки начинает активнее разрушать элемент. Не делая проточку и не меняя тормоза, вы рискуете в один момент оказаться попросту без них. В итоге машина не сможет затормозить. Про возможные последствия утраты тормозного узла говорить вряд ли стоит.

Рекомендуем: Можно ли промывать двигатель соляркой?

Потому в ход идет специальное приспособление, используется профессиональное оборудование и самодельный станок. Некоторые затачивают диски с помощью старых колодок, болгаркой и простыми абразивными дисками. Другие проделывают манипуляции на токарном станке, отчего идет рябь.

Несколько способов проточки без снятия

Как осуществляется расточка тормозных барабанов Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы — это шлифовка тормозных дисков без снятия.

1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку — это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

• Биение передних дисков часто отдается не только в педаль, но и в руль.
• Биение задних лучше ощущаются через вибрации на кузове.
• Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
• Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.

Оценка состояния тормозных дисков, возможные их дефекты

Толщина тормозных дисков

Замена тормозных дисков

Маркировка тормозного диска

Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре. Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками. В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск. Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра. Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.

Борозды на тормозных дисках

Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения. Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих. Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.

Коррозия тормозных дисков

Коррозия и борозды на тормозном диске

Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой. Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла. Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.

Трещины

При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.

В чем суть проточки?

В процессе эксплуатации на поверхности тормозного диска могут появиться едва заметные борозды. Чаще всего они образуются по краям соприкосновения диска и тормозной колодки.

Проточка тормозных дисков дает возможность убрать имеющиеся эффекты и отшлифовать поверхность.

И здесь, как мы уже упоминали выше, необходимо четко знать минимально допустимую толщину диска (это не даст снять лишнее).

А как проблема решалась еще лет 10-20 назад? Автолюбитель снимал неисправные диски и становился у токарного станка (или обращался к профессиональному мастеру).

На полный комплекс работ в среднем уходило около 5-6 часов. При этом необходимо было непросто снять лишний слой, но и правильно сбалансировать диск по отношению к ступице. Одна ошибка могла привести к потере управляемости.

Сегодня все делается более профессионально.

Есть два варианта выполнения работы.

Проточка без снятия.

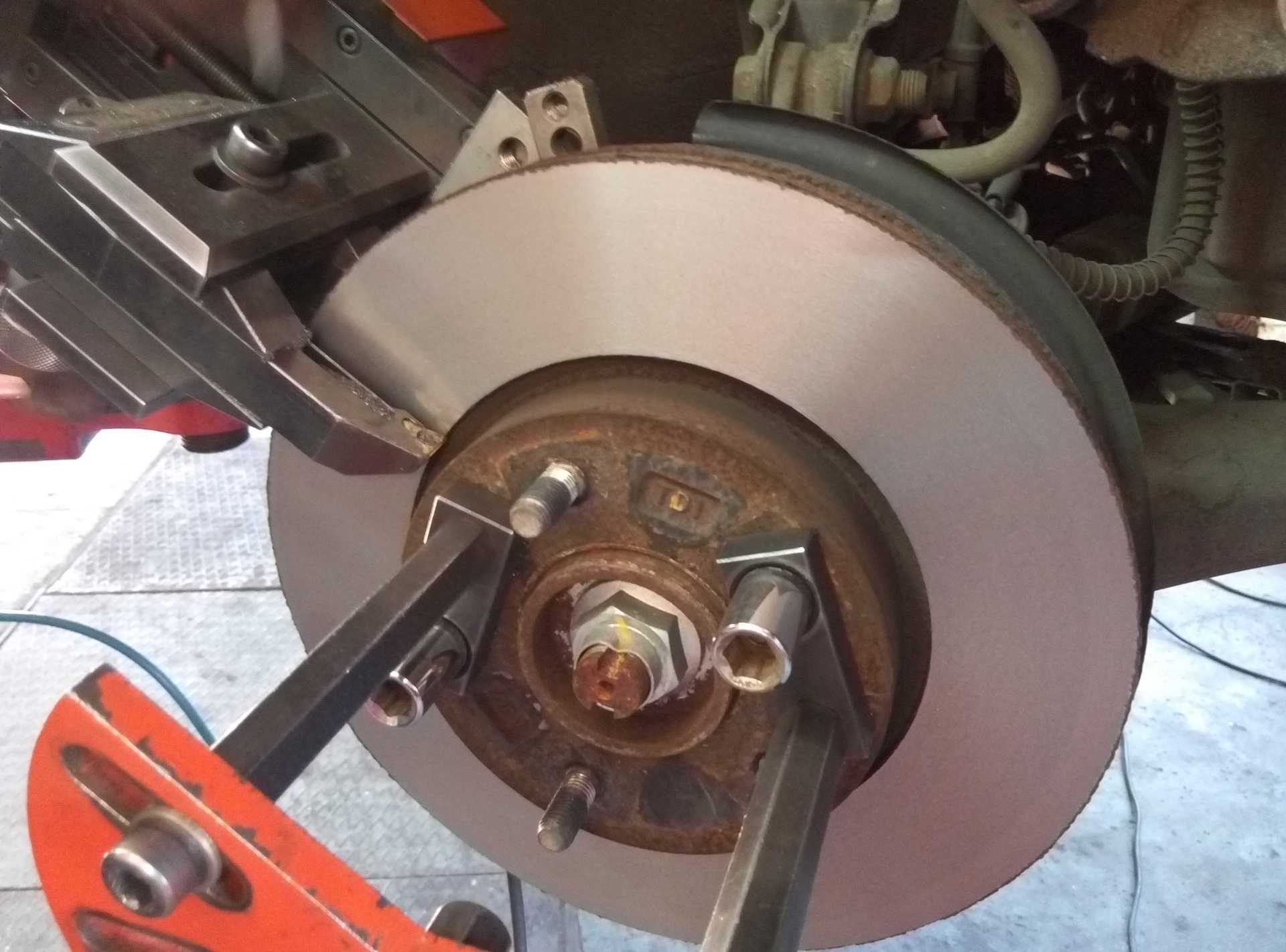

Здесь в большинстве случаев применяется специальный станок. Его особенность – программирование всех необходимых параметров.

При этом проточка тормозных дисков проводится в автоматическом режиме. Отсутствие необходимости в демонтаже диска с машины ускоряет время ремонта.

Специальные станки выполнены в тяжелом корпусе, что сводит на «нет» любые вибрации при выполнении работы и гарантирует высокую точность зачистки.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если горит лампа давления масла

Популярностью пользуются и модульные устройства, расположенные на передвижных тележках. Их особенность – наличие нескольких скоростных режимов и возможность точно подобрать необходимые резцы.

Перед обработкой машина поднимается на 1-1,5 метра. После этого снимается колесо и суппорт.

Как только все готово, устанавливается специальный модуль.

Во время проточки ступицу вращает специальный приводной модуль, а сами резцы перемещаются по наружной части диска. Десять минут и работа сделана.

Последние модели станков имеют специальные моторы, которые способны совершать подачу в двух направлениях. Также есть функция, которая позволяет замедлять или, наоборот, ускорять процесс вращения диска.

Весьма популярна установка PRO-CUT.

Ее возможности позволяют быстро вернуть прежнюю геометрию вращения и держать выполнение работы под постоянным контролем.

Проточка тормозных дисков со снятием.

Выполняется на специальном станке. В этом случае поверхность обрабатывается сразу с двух сторон, что повышает качество работы и упрощает дальнейший процесс балансировки колеса.

Сама шлифовка очень проста. Диск снимается с автомобиля, устанавливается на специальную оправу и зажимается патроном.

После двухсторонней обработки диска его поверхность обрабатывается с помощью шкурки до идеального состояния.

Далее диск проверяется на биение, которое не должно превышать 0,1 мм.

Когда не стоит обтачивать диски

В случае с тормозными дисками существует понятие минимальной толщины. Выходить за рамки этих значений категорически не рекомендуется.

На минуту следует представить, что автомобилист сточил больше, нежели предусмотрено конфигурациями диска и рекомендациями по его эксплуатации.

В такой ситуации ожидаются такие изменения:

• повышается хрупкость металла;
• диск быстрее нагревается в процессе торможения;
• при резком температурном перепаде диск поведёт;
• есть вероятность раскола, поломки, образования трещин.

Как результат, при торможении на скорости колесо может резко заблокироваться. Не сложно представить возможные последствия.

Не стоит полагаться полностью и на мастеров. Некоторые из них знают, что диск обточке уже не подлежит, свой ресурс он израсходовал. Но чтобы заработать деньги, он соглашается взяться за работу, не уведомив о возможных рисках автовладельца.

ATE

Компания разрабатывает и выпускает тормозные автомобильные детали. Организация сотрудничает с известными производителями автомобилей, среди которых Audi, Skoda, Ford, Toyota, BMW, Ваз и другие. Сотрудничество с известными брендами произошло не просто так, ведь продукция высококачественная.

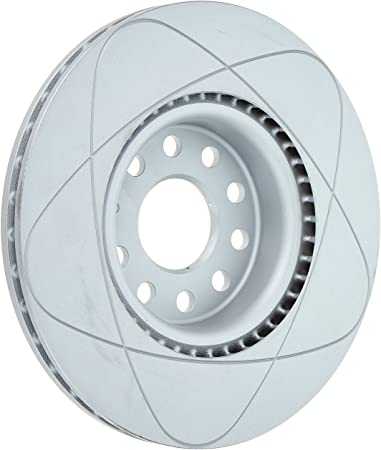

Среди самых известных достижений ATE — выпуск известной серии дисков Powerdisk. Их основное и главное преимущество в том, что они достаточно стойкие к перепадам температуры, возникающей во время торможения — около +800. Основной материал для их изготовления — легированный чугун. Как показывает опыт, тормозную продукцию этой компании лучше всего использовать на гоночных автомобилях. Продукция компании  высокого качества. Цена на продукцию приемлемая как для автовладельцев дорогих машин, так и для владельцев бюджетных марок автомобилей.

Варианты самостоятельной проточки

Поскольку цена на услуги по профессиональной проточке многих пугает, некоторые автомобилисты задумываются относительно самостоятельного проведения подобной процедуры.

Настоятельно не советую браться за такую работу, если у вас нет навыков, опыта и специального оборудования. Подобная шлифовка точно не избавит от биения диска, и послужит временной мерой. Часто в видео инструкциях, а также в описаниях самостоятельной проточки, публикуемых на том же сайте Драйв, в ход идет болгарка, шлифовальные круги, наждачка и прочие подручные абразивы.

Эффект достигается незначительный, и только на некоторое время восстанавливает поверхность тормозного диска. Потому предпочтительнее отдать узел в руки профессионалов. В автосервисах есть специальный стенд, позволяющий без снятия провести обработку изделия.

При этом можно выделить 2 способа, которые все же можно использовать в гаражных условиях, пытаясь своими руками вернуть работоспособность тормозного узла на прежний уровень.

Напильник или болгарка

Сразу скажу, что представленный способ подходит только под автомобили ВАЗ, отечественные машины и старенькие иномарки. Интересно, что АвтоВАЗ даже в инструкциях по эксплуатации описывает, как автовладелец может сам с помощью напильника убрать буртики.

Есть усовершенствованный способ избавления от буртиков. Выглядит процедура так:

• Сначала поднимается автомобиль и снимается необходимое колесо, за которым находится проблемный элемент;
• Затем запускается двигатель машины;
• Включается 5 передача;
• Для удаления буртика можно взять напильник, либо же крупнозернистый диск для болгарки;
• Прикладывая небольшое усилие инструментом к диску, за счет вращения колеса делается проточка;
• После обработки диск обезжиривается.

Как вы поняли, здесь нужен помощник, чтобы один человек точил диск, а второй нажимал на педаль газа для обеспечения вращения ступицы колеса.

Важно быть предельно внимательным. Ни в коем случае не применяйте такой метод на иномарках, даже если это подержанный автомобиль , и на и новых авто

Шлифовка без снятия станком

Если и делать проточку самостоятельно, то только этим методом. Поскольку никто в свой гараж не станет покупать дорогостоящее специализированное оборудование, большинство обходятся обычным токарным станком.

Но современные технологии позволяют получить специальный станок для проточки за сравнительно небольшие деньги. Это агрегат высокого уровня, способный частично заменить профессиональные установки для проточки.

Проточка с помощью специального станка выполняется без снятия самого диска. Устройство, оснащенное электродвигателем, крепится на диске, и с обеих сторон агрегата имеются резцы. Тем самым удается избавиться даже от биения в гаражных условиях. Подробнее об использовании станка нужно читать в руководстве к конкретной модели.

Сначала проводится настройка стенда и его адаптация под параметры диска. Затем буквально за 5 минут девайс сам восстанавливает элемент тормозной системы, снимая необходимый слой.

А поскольку мы заговорили о тормозной системе, не лишним будет разобраться в работе соседа тормоза в виде сцепления .

Что вы думаете насчет самостоятельной проточки? Стоит ли этим заниматься своими руками, или лучше отдать диски в автосервис, где есть программируемое, автоматизированное профессиональное оборудование?
