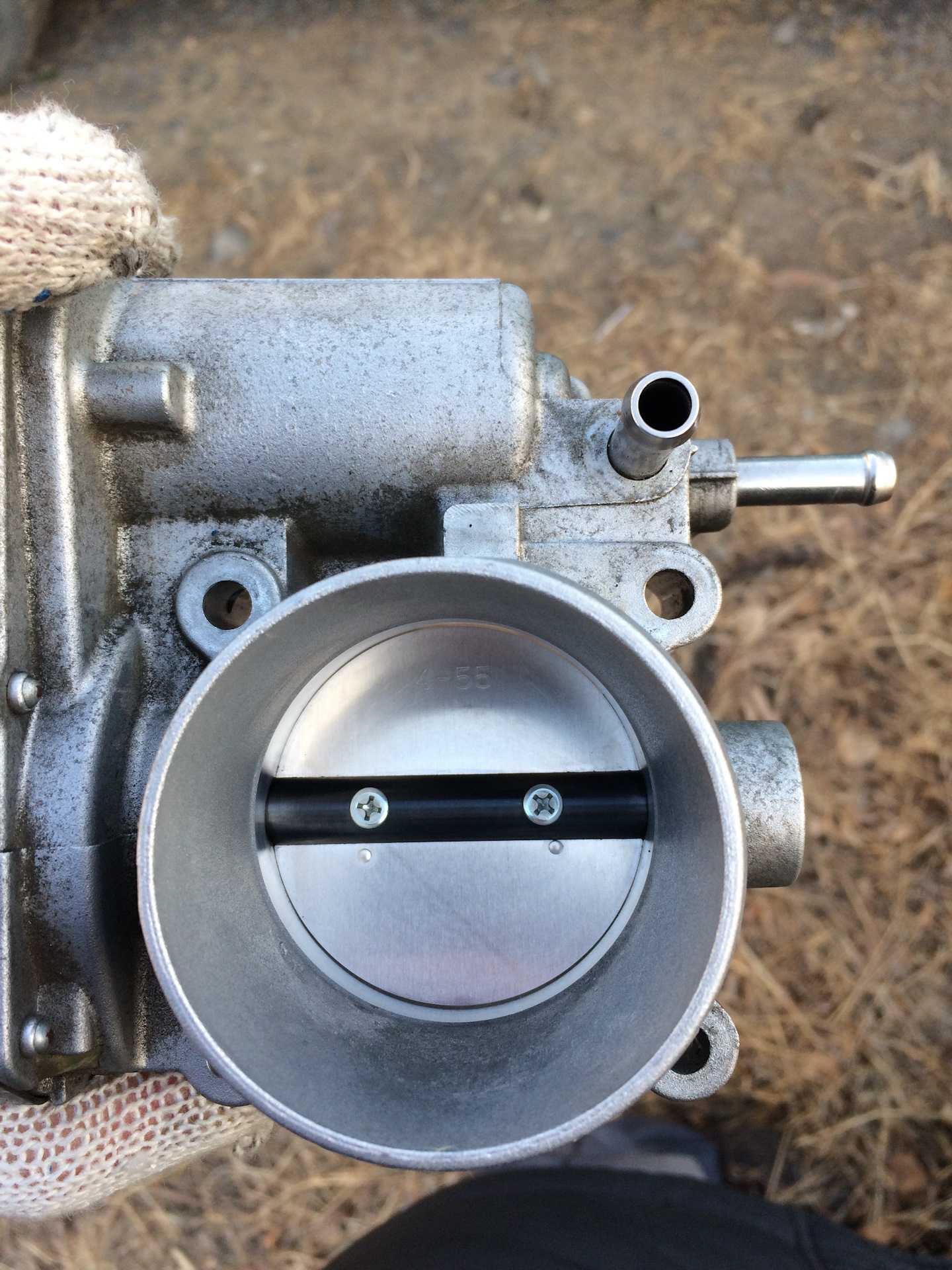

Дроссельная заслонка: устройство, чистка и ремонт

Чем чистить дроссельную заслонку

Различные производители автомобильной химии предлагают ряд средств для чистки дросселя и его составляющих. Можно конечно же использовать средства которые есть под рукой, например спирт или ацетон. Но они в ряде случаев будут не эффективны, а могут даже нанести вред устройству, поэтому специалисты советуют использовать специализированные очистители.

Статья в тему: Перегорает предохранитель в автомобиле: причины, диагностика, выбор предохранителя

Мы предоставили таблицу, в которой, на наш взгляд, собраны самые популярные средства среди СТО и автомехаников.

* Цены представлены по Московской области на 2021 год, в регионах цена может быть другой.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Электронная дроссельная заслонка: как она устроена, и как её ремонтировать?

Тренд автомобильного инжиниринга всех последних лет – планомерное отстранение водителя от непосредственного управления машиной. Пока, слава богу, мы не дошли массово до потери жесткой связи наших рук и ног с поворачивающимися колесами и тормозами, но к тому все явно идет… Как минимум, ни один автомобиль в наши дни уже не выпускается без электронной дроссельной заслонки, при которой мы не отдаем прямую команду дросселю «больше воздуха!» правой ногой через тросик, а высказываем пожелание блоку управления двигателем, который уже сам отправляет команду на заслонку. Хорошо это или плохо, и как с этим жить?

История вопроса

П ринято считать, что так называемый E-газ – это технология последнего примерно десятилетия. В чистом виде – да, но интегрированный электропривод в дроссельных заслонках появился гораздо раньше – еще в 80-х. В те годы на оси заслонки с одной стороны располагался сектор газа, связанный с педалью акселератора классическим тросиком (да-да, «колесико», которое приводится в движение тросиком от педали, называется «сектором газа»!), а с другой стороны ось заслонки соединялась через шестеренчатую передачу с небольшим электромотором.

Собственно, на поведение машины при движении моторчик влияния не оказывал – связь с ногой водителя была олдскульная, механическая и четкая: как надавишь, так и поедешь! А вступал в работу электромотор только в режиме холостого хода, корректируя степенью приоткрытия заслонки обороты при прогреве и после прогрева, а также чуть добавляя газку при включении мощных потребителей электроэнергии и крутящего момента – кондиционера летом, ГУРа на морозе, разных обогревов и т.п. Чуть позже функции моторчика в дросселе расширились – при практически неизменной конструкции добавилось электронных команд: он стал управлять не только оборотами холостого хода, но и оборотами в движении – при включении круиз-контроля и при активации антипробуксовочной системы.

Сейчас же все достигло «апофигея технологичности» – механическая связь заслонки с педалью газа исчезла в принципе, и все команды – как от ноги водителя, так и от сервисных систем – дроссель получает лишь при посредничестве блока управления двигателем. Причин тому – три:

• Экологические требования;
• Рост экономии топлива;
• Удобство в реализации множества современных функций автомобиля.

Электронный дроссель в наши дни

Итак, прямая связь дроссельной заслонки с педалью упразднена полностью и окончательно. Как я уже говорил, нажатием на педаль мы отправляем сигнал в блок управления, а тот в свою очередь анализирует обстановку и множество параметров, а затем отдает команду на подачу воздуха. При этом надо сказать, что за добрый десяток лет развития тандема электронной педали газа и электронного дросселя в его современном понимании система благополучно переросла ряд детских болезней – как чисто физических, так и софтовых.

Изнашивающиеся скользящие контакты датчиков положения заслонки вытеснила бесконтактная индуктивная связь, появилось множество новых функций – не настолько явных, чтобы занять строчку в техническом описании автомобиля, но в комплексе достаточно важных.

Например, ход педали газа стал нелинейным, что позволило лучше контролировать автомобиль во время начала движения: при мощном моторе (где заслонка имеет большой диаметр) исчез риск избыточно резко рвануться вперед при легком касании педали – электронный дроссель в первой четверти хода педали газа реагирует намеренно вяло.

E-газ позволяет наиболее оптимально провести разгон на авто с турбированным двигателем, в значительной мере борясь с турбоямой и обеспечивая более ровное ускорение с низов. Е-газ поможет и при режиме «педаль в пол», когда в случае классической тросовой заслонки первые мгновения идет неоптимальное сгорание смеси, и теряются секунды на разгоне. Конечно же, нельзя не упомянуть эффективную систему автоматического управления тягой мотора для борьбы со сносами и проскальзываниями ведущих колес.

При этом, правда, нужно отметить, что поведение электронного дросселя на бюджетных машинах по-прежнему серьезно отличается от среднеценовых и, тем более, премиальных автомобилей. В «бюджетках» E-газ, к сожалению, излишне туповат, задумчив и не способствует получению истинного удовольствия от драйва.

Да еще порой и на безопасность влияет отрицательно – дроссель с неоптимальным управляющим программным обеспечением реагирует на нажатие педали с задержкой, выдавая момент на колесах тогда, когда уже поздно. При отсутствии систем стабилизации зимой на скользком покрытии и в повороте такая реакция машины способна свести на нет ваши традиционные навыки зимнего вождения и создать аварийную ситуацию.

Виды дроссельной заслонки

В современных двигателях от положения дроссельной заслонки зависит количество топлива, поступающего в камеры сгорания. Специальный датчик фиксирует, насколько она раскрыта и передает данные на ЭБУ. Компьютер уже подает управляющие сигналы на форсунки. Данная инжекторная система появилась уже давно и с той поры дорабатывалась с целью повышения эффективности силовой установки.

Деталь имеет несколько разновидностей

Совершенствовался и механизм ДЗ – теперь их более одного типа:

• механические;
• электронные.

Последние вариации – это дань современным технологиям. Любому владельцу личного транспорта, которому интересно знать, что такое дроссельная заслонка в авто, стоит поближе познакомиться с этими типами ДЗ.

Механическая

Это самая простая разновидность дроссельной заслонки, которая и сегодня можно встретить в большинстве современных автомобилей. Вся система представлена следующими составляющими:

• педалью акселератора (газа);
• тягами;
• поворотными рычагами;
• стальным тросом.

Когда водитель нажимает на педаль газа, он тем самым запускает механическую систему с рычагами, тросами, тягами. Это приводит к вращению дроссельной заслонки вокруг горизонтальной оси. Как итог – поступление свежей порции воздуха для формирования рабочей смеси. И чем больший поток поступит во впускную магистраль, тем большим количеством топлива она обогатится. Но стоит только опустить педаль, как заслонка вернется в исходное вертикальное положение – закрытое состояние.

В режиме холостого хода заслонка закрыта, а потому воздух поступает в цилиндры через обходной канал (регулятор холостого хода), оборудованный электроклапаном. Если автомобиль укомплектован кондиционером либо иным электрооборудованием, то при их включении задействуется еще один канал, минуя впускной коллектор.

В современных автомобилях имеются специальные патрубки, по которым через механизм ДЗ протекает охлаждающая жидкость. Тем самым предотвращается обледенение и заклинивание заслонки.

Электрическая

За что отвечает механизмом данного типа? Как уже известно, конструктивные особенности никак не влияют на предназначение ДЗ. Заслонка с электронным приводом также регулирует поступление воздуха в камеры сгорания. Такое оснащение встречается в последних поколениях транспортных средств обычно элитного класса от всемирно известных производителей. Это более дорогая, но не менее эффективная вариация в отличие от механического аналога. Здесь уже не встретить ни рычагов, ни тросов – только сверхбыстрая электроника.

Устройство дроссельной заслонки электронного типа состоит из следующих элементов:

• датчиков положения педали акселератора;
• ДПДЗ;
• электрического привода (он включает в себя редуктор с возвратным механизмом).

По сути, вся педаль является большим переменным резистором, который посредством платы образует электрический сигнал, передаваемый к компьютеру. А тот уже направляет управляющие сигналы приводу, как сильно нужно открыть заслонку. Для контроля ее позиции используются специальные сенсоры. Они посылают свои данные к ЭБУ.

Каков принцип работы датчика положения дроссельной заслонки? Это потенциометр с общим сопротивлением в 8 кОм. Он располагается на корпусе механизма с заслонкой и фиксирует угол поворота. При ее открытии формируется напряжение постоянного характера разного значения:

1. Исходное закрытое положение – 0,7 Вольт.
2. Заслонка открыта полностью – 4 Вольт.

В зависимости от показаний напряжения ЭБУ узнает о степени открытия заслонки и соответствующим образом дает команду, какое количество топлива необходимо в текущий момент времени.

Как снять дроссельную заслонку?

Чтобы увидеть проблему и провести базовую диагностику, снимать устройство нет необходимости. На большинстве автомобилей для диагностики и промывки дроссельной заслонки вам достаточно открутить трубу подачи воздуха. Все основные элементы заслонки будут на виду, останется их изучить и понять, что вышло из строя.

Демонтаж узла также не вызывает особых трудностей. Выполнить его можно достаточно просто — для этого нужно лишь правильно отключить все датчики, чтобы не повредить ни один элемент. Любые повреждения, которые вы можете спровоцировать неумелыми действиями, придется ремонтировать на станции техобслуживания, и стоимость такого ремонта у электрика вряд ли вас порадует.

as91 › Блог › Чистка дроссельной заслонки

В этой статье я расскажу про чистку дроссельной заслонки, зачем это надо и некоторые важные нюансы. Отдельным упомянута lacetti.

Зачем же надо чистить дроссельную заслонку и чем грозит грязный дроссель?

Симптомы грязной дроссельной заслонки обычно такие — машина плохо тянет с “низов”, плавают обороты холостого хода, автоматные машины, иногда, дергаются при разгоне. Почему это происходит? На стенках дроссельной заслонки обрастает всевозможными отложениями, из-за этого на малых углах открытия дроссельной заслонки начинает проходить меньше воздуха, чем рассчитывал завод, из за этого теряется тяга на низких оборотах двигателя. После чистки дросселя на lacetti и сброса адаптаций многие отмечают уменьшение расхода.

Я недавно промывал инжектор, надо ли мне чистить дроссель?

Да, чистить дроссель после чистки инжектора нужно. При промывке инжектора чистятся только форсунки, топливная рампа, впускные клапана, камера сгорания. Дроссель не чиститься, если только масте его вам не почистил.

Чем загрязняется дроссельная заслонка?

Основной источник загрязнения дроссельной заслонки — вентиляция картера. Особенно это заметно на подуставших, изношенных двигателях. Так же из картера могут вылетать маслянные пары на высоких оборотах двигателя. Так что если вы любете покрутить двигатель на высоких оборотах или ваш двигатель изношен, то вам надо тщательнее следить за чистотой дроссельной заслонки.

Как часто надо чистить дроссельную заслонку?

Что такое дроссельная заслонка

Дроссельная заслонка (сокращённо ДЗ или дроссель) – отдельный элемент мотора автомобиля, регулирующий количество воздушного потока, попадающего в камеру сгорания мотора. Чем больше угол открытия, тем больше воздуха поступает. При детальном рассмотрении становится понятно, что это воздушный клапан, имеющий немного изменённое устройство.

В переводе с немецкого языка дроссель переводится как душитель (Drossel, Drosselklappe). Это так и есть – устройство ограничивает количество воздуха, попадающего в цилиндры двигателя. Одним из видов дросселей является жиклёр.

Расскажу, для чего мотору нужен воздух. Двигатель внутреннего сгорания работает благодаря сгоранию топлива. А чтобы оно могло гореть, требуется газ, то есть кислород, который входит в состав окружающего воздуха. При смешивании кислорода с бензином получается топливно-воздушная смесь, которая без проблем может воспламениться в цилиндрах ДВС. В бензиновом моторе смесь загорается при помощи искры свечи зажигания. А в дизелях — благодаря возникающему давлению при сжатии этой смеси при движении поршней в моторе.

Дроссель устанавливают на бензиновых, дизельных и инжекторных моторах. Она всегда размещается между воздушным фильтром и коллектором. В качестве отдельного узла дроссель применяется на дизельном и инжектором двигателе.

В карбюраторе дроссель или актуатор представлен в качестве составляющей мотора, находящегося внизу смесительной камеры. Именно он регулирует количество топливно-воздушной смеси, которая образуется в смесительной камере и затем попадает в цилиндры двигателя.

В зависимости от типа мотора, заслонка выполняет разные функции. У бензинового двигателя это – основной инструмент, обеспечивающий контроль оборотов мотора. Именно положением этого модуля управляет водитель при помощи педалей газа и тормоза.

В зависимости от зазора при открытии нормируется поток воздуха, попадающего в цилиндры за конкретную единицу времени. Причём состав топливно-воздушной смеси остаётся постоянным. Он имеет соотношение воздуха к горючему в пропорции 14,7 к 1, что является так называемой стехиометрической смесью.

Если убрать дроссельную заслонку из бензинового мотора, то не получится управлять оборотами силового агрегата. Это не касается бензиновых моторов с системой управлением подъёма клапанов, где задвижка установлена на случай аварийной ситуации, чтобы можно было заглушить силовой агрегат. В этой статье описана дроссельная заслонка стандартного бензинового мотора.

Процесс работы у мотора дизельного типа обеспечивается по другой схеме. В отличие от бензинового, он может работать без задвижки. Воздушный поток поступает в дизельный двигатель свободно, а его обороты и мощность зависит только от количества топлива попадающего в цилиндры. Нажимая на педаль, автомобилист не меняет положение заслонки, так он контролирует только объем расходуемого дизельного топлива.

Но для чего нужна задвижка на дизельном двигателе? Её функции совершенно иные. При первом рассмотрении выделяют две её задачи. Блок управления способен полностью закрывать дроссель, чтобы остановить мотор в штатном порядке или при возникновении чрезвычайной ситуации. После блокировки доступа к заслонке в промежутке между ней и цилиндром появляется разрежение, способствующее восстановлению рециркуляции газов.

Назначение дроссельной заслонки

Без такого агрегата, как дроссельная заслонка, не обходится ни один автомобиль в мире. Механизм представляет собой поперечный регулятор канала, который изменяет количество протекающей жидкости или газа. То есть, по своей сути заслонка является воздушным клапаном. Когда она закрыта, давление во впускной системе приравнивается к вакууму, а при открытом ее состоянии оно сравнивается с наружным атмосферным.

Нажатием педали акселератора регулируется степень открытия заслонки. Соответственно, от этого зависит, сколько поступит воздуха в цилиндры двигателя. Практически каждый современный автомобиль оснащается инжекторным мотором, где все важные обязанности берет на себя электронный блок управления (ЭБУ).

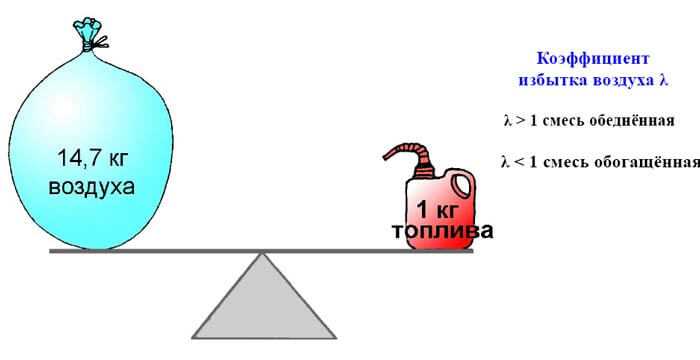

Как некоторые автолюбители знают, оптимальным соотношением бензина и воздуха является пропорция 1:14,7. Определяя положение дроссельной заслонки и количество воздуха с помощью датчиков, ЭБУ регулирует работу форсунок и топливного насоса. Это знание пригодится для решения вопроса о том, как адаптировать дроссельную заслонку.

Иными словами, компьютер дает команду, сколько топлива нужно подать в двигатель, чтобы соблюсти оптимальные пропорции.

Что такое дроссельная заслонка, назначение, виды

Дроссельная заслонка – это механический клапан, который регулирует объем воздуха, поступающего в камеру сгорания. Угол открытия определяет, сколько воздуха проходит через нее за единицу времени и попадает в цилиндры. В зависимости от угла открытия, воздух может проходить беспрепятственно, частично, либо не проходить вообще.

Типовая схема дроссельной заслонки

Когда водитель нажимает педаль газа, это и есть управление углом открытия заслонки. «Педаль в пол» – она максимально раскрывается и двигатель выдает полную мощность. На холостых оборотах, наоборот, пропускает минимум воздуха, чтобы смесь была богаче. Другими словами, она реагирует на действия водителя, а электронный блок управления (ЭБУ), в свою очередь, реагирует на положение заслонки, подавая соответствующее количество топлива.

Где находиться дроссельная заслонка в автомобиле

Как уже было сказано, схема оказалась настолько удачной, что не претерпела изменений в своем базовом принципе до сегодняшних дней. Но, конечно, дроссельная заслонка тоже совершенствовалась, как и остальные элементы автомобиля. Так что в настоящее время на автомобилях используются три типа:

1. Механические;
2. Электромеханические;
3. Электронные.

Механическая заслонка, принцип работы

Это самый простой и примитивный вид, который до сих пор используется в некоторых автомобилях.

Устройство механической дроссельной заслонки

Принцип работы заключается в следующем:

1. Педаль газа соединяется с дроссельной заслонкой тросом и поворотными рычагами. Нажимая на педаль, водитель напрямую воздействует на поворотный диск заслонки и он открывается на нужный угол;
2. Угол раскрытия фиксирует датчик положения, который передает информацию на блок управления двигателем. Соответственно, он косвенно отвечает за объем подачи топлива на форсунки.

Датчики положения на дроссельной заслонке могут быть двух типов:

1. Потенциометрический (датчик угловых перемещений). Его конструктивные особенности – реостат со спиралью и скользящим контактом, который соединен с осью поворота дроссельной заслонки;

2. Магниторезистивный. Он состоит из ползунка, соединенного с осью заслонки, и резистивных дорожек, над которыми ползунок перемещается. За счет отсутствия прямого контакта между элементами этот датчик более долговечный, чем потенциометрический.

Схема магниторезистивного датчика угловых перемещений на дроссельной заслонке

На холостом ходу заслонка полностью закрыта, так что для работы двигателя воздух идет в обход через регулятор холостого хода – отдельный байпасный канал, где находится электроклапан. И для дополнительной подачи воздуха (например, если на холостом ходу водитель включает кондиционер или другое электрооборудование) предусмотрен еще один канал, также идущий в обход впускного коллектора.

В современных механических датчиках предусмотрена система подогрева каналов холостого хода, чтобы в холодный сезон предотвратить обледенение. К специальным патрубкам подведена охлаждающая жидкость от двигателя, которая выполняет функцию подогрева.

Электромеханическая дроссельная заслонка

Устройство электромеханической дроссельной заслонки

Ее устройство почти такое же, как у механической, но с небольшим дополнением: на ней установлен электропривод для работы на холостом ходу, который управляется ЭБУ. По сути, этот привод выполняет работу регулятора холостого хода: дает воздуху поступать в двигатель, даже если водитель не «газует».
Остальные элементы остались те же: тросовая система соединений, датчик положения заслонки.

Электрическая (электронная) заслонка, принцип работы

Электронная дроссельная заслонка

Тут всё «по-взрослому»: никаких тросов и рычагов, только умная и быстрая электроника. Такая система ставится на современные автомобили, в которых есть возможность выбирать режим движения.

К электронной системе управления дросселем относятся:

1. Датчики положения педали газа. В зависимости от того, как сильно водитель «газует», меняются показания датчика, передаваемые на ЭБУ;
2. Датчик положения дроссельной заслонки;
3. Электропривод заслонки с редуктором и возвратным механизмом.

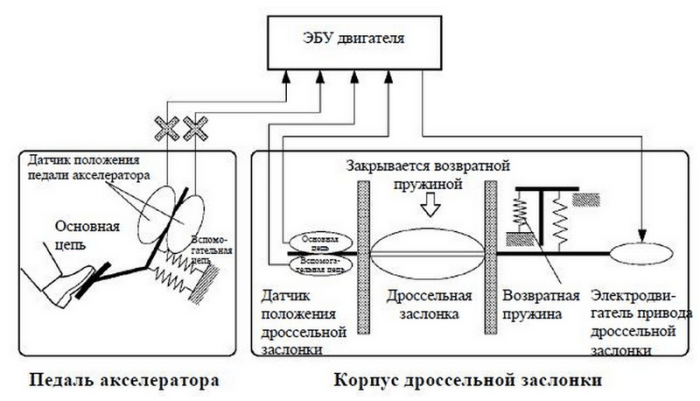

Типовая схема работы электронной дроссельной заслонки

Электронная заслонка управляется ЭБУ на всех режимах. Кроме того, она дает возможность переключать режимы: в спокойной городской езде не позволит слишком резко рвануть с места, а в режиме «драйв», наоборот, подстегнет двигатель на старте.
