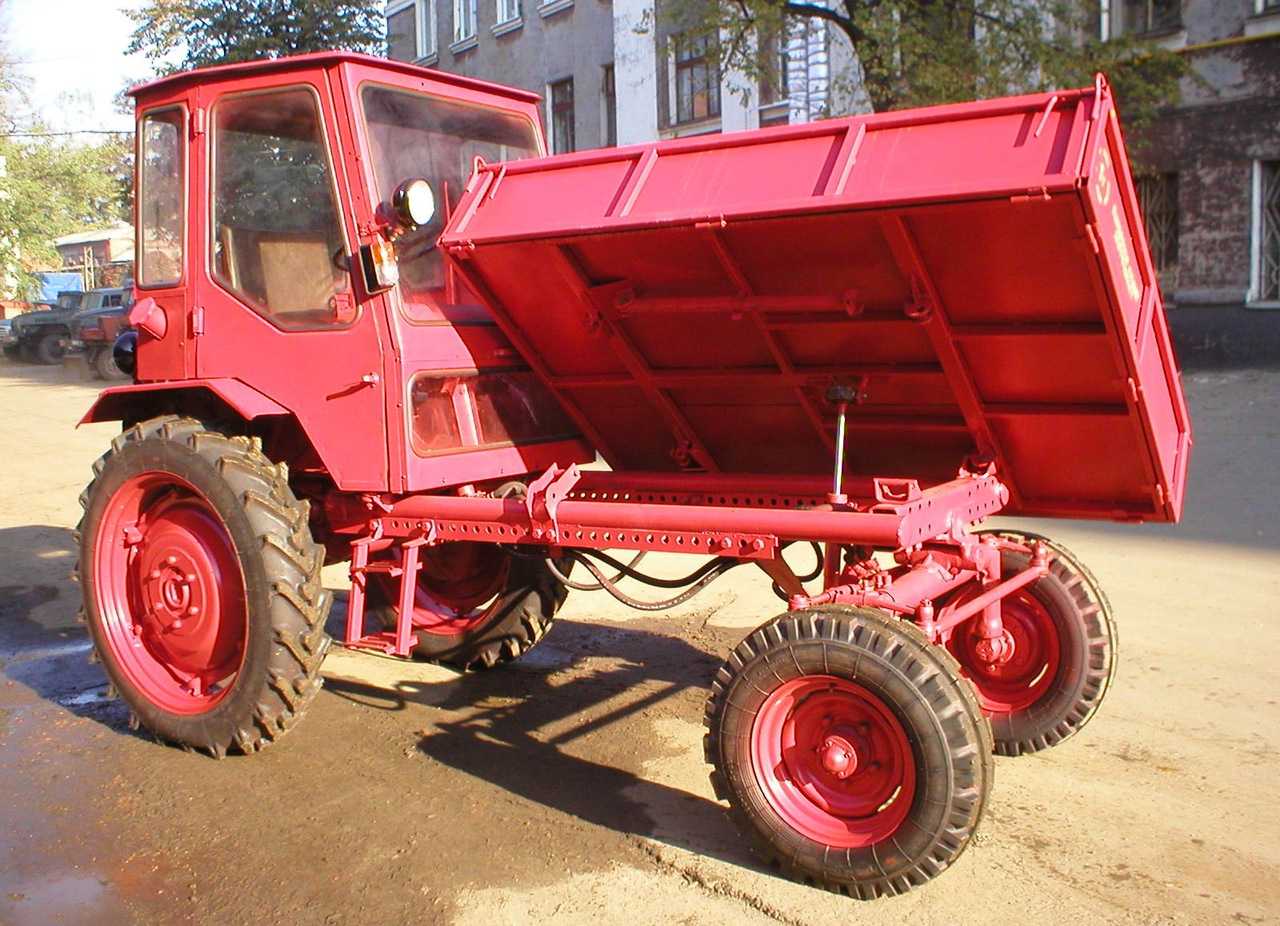

Т-16: универсальное самоходное шасси

Особенности трансмиссии

Отечественная модель оснащается двумя парами колес разного диаметра. Задние колеса больше передних. Помимо этого трактор снабжен механизмом, позволяющим менять ширину колеи для каждой пары и смещать центр тяжести к задней оси агрегата. Перед этим потребуется снять выжимной подшипник и перевести каналы гидравлики. Благодаря этому, машину можно использовать с целью прополки грунта, опрыскивания от насекомых и окучивания. В независимости от того, сколько весит навесное оборудование, результат работы всегда будет отличным. Передача тяги к элементам ходовой выполняется при помощи механической системы, которая располагается в том же месте, где находятся номерные агрегаты трактора. В конструкцию этого устройства входит:

• Однодисковое фрикционное сцепление замкнутого типа;
• 7-скоростная механическая КПП, изготовленная из прямозубых шестерней;
• Сухие ленточные тормоза, работающие от механического привода.

Конструкция системы практически не имеет лишних элементов, благодаря чему, если и ломается, то ее достаточно легко отремонтировать самостоятельно. К примеру, владельцу не составит труда заменить дифференциал или выполнить ряд других ремонтных работ.

При необходимости можно повысить возможность агрегата проходить препятствия. Однако перед тем, как улучшить проходимость трактора, следует проверить исправность сцепления и коробки переключения передач.

История появления и предназначение модели

В качестве базовой модели трактор Т-16 начал выходить с конвейера Харьковского завода тракторных конструкций в далеком 1961 году. В 1967 г. выпуск агрегата был приостановлен, но спустя пару лет модель доработали и продолжили ее выпуск аж до 1996 года. В самом начале трактор Т-16 представлялся, как «наследник» одноцилиндровой модели ДСШ-14. В отличие от своего предшественника, более новый «харьковчанин» имел мощный двухцилиндровый двигатель, работающий от гидросистемы навесной инвентарь и шины с низким давлением.

С первых дней своего появления трактор «шассик» предназначался для выполнения сельскохозяйственных работ, которые требовали не высоких мощностей, а такой характеристики, как маневренности и аккуратности. Тем не менее, сразу же после своего появления модель стала практически универсальной. Трактор Т-16 «шассик» стал применяться в таких сферах, как:

• Разноплановая обработка грунтов – подготовка борозд, пахота и культивация;
• Перевозка грузов в стационарной платформе спереди;
• Транспортировка большого количества багажа, если сделать прицеп для установки в задней части трактора;
• С целью выполнения специализированных операций – экскаваторных, для работы с куном, как косилка;
• Как мобильный привод для различного инвентаря, требующего подключения к постоянному источнику энергии – лебедок, пилы или сварочных аппаратов.

Все это сделало модель и ее модификацию трактор Т-16М настоящим любимчиком отечественных фермеров. Ведь покупая недорогой агрегат, землевладельцы могли уверено использовать его практически во всех сферах жизнедеятельности.

Описание и устройство Т16

По сравнению с предшественником, Т 16 получил новый двигатель, шины низкого давления и навесную гидросистему. 16-сильный дизельный мотор позволяет трактору разгоняться до 17,5 км/ч и работать со всеми распространенными видами навесного оборудования. Особенностью трактора Т-16 стала необычная компоновка: двигатель расположен позади кабины, а она, в свою очередь, находится перед кузовом. Такое устройство трактора Т 16 обеспечило оператору отличный обзор на рабочие органы и обрабатываемою зону. Однако в некоторых хозяйствах в целях повышения полезного объема на кузове наращивали борта, что резко ухудшало обзор.

Изначально трактор проектировали как аграрную технику. Предполагалось, что он будет работать в основном c культиваторами, машинами по уборке урожая, поливалками и садовыми опрыскивателями. Однако на практике он оказался эффективен и как привод циркулярных пил, генераторов, лебедок. В итоге Т 16 использовался как универсальная машина для заготовительных и приусадебных работ: он прекрасно пашет, косит, работает с навеской, перевозит грузы (например, удобрения, посадочный материал, песок и грунт). Среди его ключевых достоинств — отличная проходимость на влажных почвах. Малые габариты, а также широкий ассортимент доступного навесного оборудования завоевали трактору популярность среди сельских предпринимателей. К нему имеются различные виды сменного оборудования, в числе которых сенокосилка, стогомет, компрессорная станция и многое другое.

Трактор отличается своей конструкцией от привычных моделей

Модификации

В 1967 году завод начал выпуск улучшенной вариации, получившей обозначение Т-16М. Она получила 25-сильный двигатель и модернизированную КПП, а также полноценную кабину, оснащенную дверями и съемным тентом. В таком виде трактор продержался на конвейере до 1995 года и нашел самое широкое применение. Среди наиболее значимых отличий от предшественника были масса, выросшая до 1,8 т и наличие замедлителя хода, ограничившего минимальную рабочую скорость до 1,6 км/ч.

С 1995 года завод стал производить легкий трактор Т-16МГ. Он весил 1,7 тонны и оснащался модернизированным двигателем. Это позволило увеличить максимальную скорость модели до 40 км/ч, что очень даже неплохо для техники данного класса.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора.

• Тяговый класс 0,6.
• Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16.
• Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Габаритные размеры и вес трактора Т-16

Габариты «Шассика» следующие: ДВШ — 3280/2600/2000 мм. Клиренс 56 мм., общий вес трактора 1685 кг. без навесных устройств.

Марка двигателя, его параметры

Т-16 оснащен двигателем Д-16. Двигатель дизельный, первоначальная мощность его составляла 16 л.с., однако на модификации 1967 года Т-16М был установлен похожий агрегат, но с повышенной мощностью — 25 л.с.

Четырехтактный двигатель обладал воздушным охлаждением, имел заднее расположение, два цилиндра. Функцию запускающего устройства выполнял электростартер.

Двигатель Д-16 был оснащен газораспределителем, шатунным механизмом. Расход дизельного топлива в час составляет 272 г/кВт/час. Мотор снабжался топливным фильтром, фильтром тонкой очистки и пластинчатым фильтром для отсева всех возможных примесей и грубых частиц.

КПП трактора Т-16

• Семиступенчатая КПП, механическая.
• Минимальная скорость движения составляла 1,6 км/час, максимальная — 17,5 км/час.

  КПП трактора Т-16

Для трактора такой массы и функционала данный скоростной диапазон был оптимальным для использования на посевах культур, приусадебных территориях. Система торможения: ленточный тормоз.

Трансмиссия и ходовая часть

Сцепление фрикционного типа, однодисковое. Торможение осуществляется за счет ленточного тормоза. Особенности эксплуатации: устройство практически не применялось зимой, при низких температурах. Этому способствовали конструктивные особенности, например, расположение двигателя.

Устройство кабины

Кабина трактора Т-16 была весьма удобной. Основу её составлял каркас, на котором крепились ключевые элементы. Модификации следующих лет были усовершенствованы, и кабину оснастили крышей, дверцами, панелями со стеклами — так Т-16 стал полноценным трактором, удобным для эксплуатации. В летнее время часть конструкции можно было снять.

Каркас крепился на шасси трактора и защищал оператора от возможных повреждений при опрокидывании машины. Кроме того, он выполнял защитную функцию — оберегал оператора от выхлопных газов или дождя. Крыша кабины могла приподниматься. Присутствовали очистители стекол, щиток от солнца, крючок, на который можно повесить одежду.

Сиденье одноместное, регулируется под рост оператора, оборудовано подлокотниками и фиксированной спинкой.

Управление трактором Т-16

Процесс управления Т-16 производился нажатием на педали, крепившимися друг к другу с помощью наконечников и пальцев, а также рычагами управления, размещенным внутри кабины. Трансмиссия заднего расположения (как и двигатель).

Возможные неисправности и их устранение

Возможные неисправности трактора, способы устранения

Неисправность	Решение проблемы
1. Маслов КПП перегревается	Причина: некачественное масло или его малый уровень. Устранение: замена топлива, доливка
2. Затруднено переключение передач	Вероятно, произошло замасливание диска тормоза; присутствует неполное выключение муфты. Устраняется регулировкой муфты, прочисткой диска.
3. КПП не функционирует должным образом, заедают шестерни	Засор фильтра, отключение насоса смазочной системы. Помогает прочистка фильтра, замена изношенных деталей.
4. Течет масло	Возможно, повреждены прокладки, превышен уровень масла в баке. Решение: замена прокладок, отлив масла.

Модификации трактора Т-16

Т-16 выпускался только с 1961 по 1967 год, все более поздние модели – это его модификации. Рассмотрим их более подробно:

Т-16М – первая модернизация «шассика». Отличался в первую очередь установкой более мощного двигателя 25 л.с. Максимальная скорость машины возросла до 23 км/ч. А минимальная скорость выполнения работ с помощью ходоуменьшителя была снижена до 1,6 км/ч, это значительно расширило диапазон выполняемых сельскохозяйственных работ. Масса модернизированной машины возросла до 1810 градусов. Появилась каркасная кабина с тентом и дверьми.

Т-16МГ – пошёл в серию с 1986 года. Мощность двигателя осталась прежней 25 л.с. но в целом двигатель подвергся большому количеству доработок, благодаря чему стал более эффективно использовать своих лошадок. Максимальная скорость трактора возросла до 40 км/ч. Наконец трактор получил закрытую, цельнометаллическую кабину и в целом стал более комфортным для тракториста. На тракторе предусматривалось аж три ВОМ, два синхронных и третий независимый. Выпуск этой модификации остановили в 1995 году.

Система гидравлики и навесное оборудование трактора Т-16

Машина оснащена раздельно – агрегатной гидравлической системой, предназначенной для управления и контроля различным гидрофицированным навесным оборудованием. В состав системы входят: гидравлический насос, гидрораспределитель, расширительный масляный бак, маслопроводы и два гидроцилиндра.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Преимущества и недостатки эксплуатации

Почему же трактор Т-16 обрёл такую популярность среди населения? Думаю дело в его главном преимуществе, а именно, низкой стоимости при хорошей надёжности и широком диапазоне выполняемых работ.

Так же из плюсов можно выделить:

1. Простота в эксплуатации, управлять «шассиком» вполне способен человек без каких — либо специальных навыков.
2. Техническое обслуживание и ремонт, так же не составят труда, если человек, как механик, знаком хотя бы с основами.
3. Небольшие размеры позволяют маневрировать там, где большему трактору не развернуться.
4. Хорошая проходимость позволит забрать или доставить груз туда, где обычному грузовику не пройти.
5. За счёт малого веса не сильно прикатывается грунт во время сельскохозяйственных работ.
6. Большой выбор навесного оборудования делает машину универсальной.

Основным и чуть ли не единственным недостатком принято считать воздушную систему охлаждения двигателя. В зимний период запустить двигатель без предварительного подогрева не получится, а система холодного пуска на двигателе не предусмотрена.

«Попрошайка» является очень простым трактором в плане ежедневного и периодического обслуживания. Перед каждым выездом следует проверять и при необходимости доливать топливо, охлаждающую жидкость и масло, проверять работоспособность тормозной и рулевой системы, заряд аккумулятора.

Правила безопасной эксплуатации трактора Т-16:

• во время движения держите двери кабины закрытой;
• высоту сиденья регулируйте соответственно росту оператора;
• ремонт двигателя и разбор КПП производите только после того, как мотор остыл;
• следите за уровнем давления охлаждающей жидкости;
• контролируйте показатели дизельного топлива, уровня масла;
• не курите вблизи работающего двигателя машины.

Правила обслуживания трактора Т-16:

• как и любая техника подобного класса, Т-16 нуждается в периодической проверке состояния деталей устройства, скрепленных частей, навесок, КПП, данная проверка выполняется каждые 50, 100, 200 и более часов;
• на время бездействия «законсервируйте» трактор, выполнив слив топлива и установив машину на хранение в сухом помещении;
• при сложных условиях эксплуатации (высокий уровень влажности, высокая запыленность и т.д) может потребоваться внеплановый ТО, выполните его согласно инструкции по эксплуатации трактора;
• все отработанные жидкости сдавайте в утилизацию;
• избегайте течи масла и топлива, в особенности в жаркие летние дни — и масло, и дизельное топливо весьма горючи и легко воспламеняются.

История появления

Трактор Т-16 — это модель, производимая Харьковским тракторным заводом. Первая модель Т-16 сошла с конвейера в 1961 году. Выпуск трактора продолжался до 1967 года.

Трактор Т-16

По сути, Т-16 представляет собой модернизированное, доработанное самоходное шасси ДСШ14. Именно эта модель предшествовала выпуску Т-16 и его выходу в массовое производство.

Отличительные особенности:

• более усовершенствованный двигатель;
• шины низкого давления;
• выносные цилиндры;
• гидросистема навесного типа.

Общее количество произведенных экземпляров Т-16, по официальным данным, составило 600 тысяч. В настоящее время эта модель трактора также довольно популярна, в особенности в селах, на заготовительных производствах (заготовка и сбор сена), а также для работ на приусадебных территориях.

Весомое преимущество трактора Т-16 перед аналогами, выпущенными в то же время — это универсальность, высокая маневренность и хорошая проходимость на любых почвах, в том числе на почве с повышенным уровнем влажности.

Назначение :

• сельскохозяйственные манипуляции (такие как опрыскивание культур антипаразитарными средствами);
• работа в сочетании с культиваторами;
• работа вместе с уборочными машинами;
• грузовые операции (после выпуска в последующие годы трактор стал популярен именно благодаря его грузовым функциям);
• модель, также называемая в кругах фермеров «шассик», использовалась в колхозах, совхозах, а затем — в частных и государственных фермерских хозяйствах;
• благодаря навесному оборудованию, к агрегату возможно подключение циркулярной пилы, лебедки, генератора;
• перевозка строительных материалов;
• вывоз строительного мусора.

Конструкторским бюро завода проводились модернизации трактора Т-16.

-В 1967 году провели модернизацию самоходного шасси, которое получило дизельные двигатель воздушного охлаждения, мощностью 25 л.с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина. Увеличилась и грузоподъемность за счет применения колес увеличенного типоразмера. Установленная коробка передач позволяла понижать скорость движения до 1,6 км/ч. Такое преимущество давало возможность неограниченного применения не только в сельском хозяйстве, но и на других работах. -С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21А1, мощность оставили прежнюю – 25 л.с. Улучшения коснулись многих узлов и механизмов, выросла надежность агрегата. В 1995 году прекращен выпуск трактора Т-16МГ. Дальнейшее усовершенствование самоходного шасси проводится только владельцами техники. Их усилия направлены на изготовление универсального дополнительного оборудования, которое устанавливается и успешно эксплуатируется.

-Усилия владельцев направлены на создание универсальной гидронавески, к которой крепится сельскохозяйственный инвентарь: плуг, пропашной культиватор, сеялка, картофелекопалка, окучник. На него устанавливается оборудование, которое полностью изготовлено самостоятельно в домашних условиях. Эти приспособления позволяют применять технику в качестве фронтального погрузчика, погрузчика хлыстов деревьев, навесного подъемника, грейфера, экскаватора. Используются для доставки различных грузов полуприцепы обыкновенные и самосвальные. На самоходных шасси крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины. Трактор Т-16 не такой мощный и функцианальный, как скажем тот же Трактор К-701 но свой фронт работ он исполняет на ура.

Еще, предлагаем вам посмотреть видеоролик о том как с помощью этого агрегата убирают картошку

Технические характеристики трактора Т-16

• Марка двигателя – Д16
• Мощность – 16 л.с.
• Скорость – от 3,72 до 19,5 км/ч
• Габариты длина/ширина/высота – 3280/2500/2600 мм.
• Колея регулируемая – от 1550 до 2000 мм.
• Масса – 1685 кг.
• Грузоподъёмность платформы – 750 кг.
• Агротехнический просвет – 560 мм.
• ВОМ – независимый 533 об/мин.

Двигатель трактора Т-16

Д16 – это четырёхтактный, двухцилиндровый дизель мощностью 16 л.с. с воздушным охлаждением. Его особенностью является использование предкамерного способа смесеобразования. Образуется предкамера полостью, которая запрессована в головку цилиндра в специальной вставке.

• Мощность двигателя – 16 л.с.
• Номинальные обороты – 1750 об/мин.
• Диаметр цилиндра/ход поршня – 95/120 мм.
• Расход топлива – 272 г/КВтч
• Охлаждение – воздушное.
• Тяговый класс – 0,6 т.

Цилиндр отливается из чугуна, с рёбрами охлаждения, всего их 17. Чугун используют высокопрочных легированных марок. Для точной установки цилиндров, на картере имеется центровочный пояс.

Материалом для изготовления головки цилиндра является серый чугун. Крепление её к цилиндру осуществляется с помощью четырех шпилек. Роль прокладки между головкой цилиндра и цилиндром выполняет медное кольцо.

Поршня отливаются из высококачественного алюминиевого сплава. Для увеличения объёма камеры сгораниям и улучшения смесеобразования в днище поршня сделано углубление.

Система смазки комбинированная, к мотылевым и коренным подшипникам коленвала масло по специальным каналам поступает под давлением, остальные детали смазываются методом разбрызгивания.

Пуск двигателя осуществляется с помощью стартера, непосредственно из кабины. Для облегчения пуска, установлен декомпрессор.

Коробка передач

Т-16 получил восьмиступенчатую (7 вперёд и 1 назад), механическую коробку передач. Валы в коробке, относительно продольной оси, имеют поперечное расположение. Такая конструкция позволила сделать её более компактной, а так же использовать цилиндрические шестерни при передаче вращения дифференциалу.

От силовой установки с помощью конической шестерни главного вала сцепления, крутящий момент передаётся на КПП. Специальный механизм блокировки, полностью исключает переключение скоростей, при не полностью выключенном сцеплении.

Т-16 имеет полунезависимый вал отбора мощности, расположен он в левой части корпуса главной передачи. Вращается вал со скоростью 533 об/мин, при номинальных оборотах работы двигателя. Приводится в движение ВОМ от вала, приводящего в движение муфту сцепления.

Ходовая и управление трактором Т-16

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

Чтобы обеспечить хорошее сцепление протектора с поверхностью, необходимо следить за правильностью монтажа. Стрелка на покрышка должна быть направлена вперёд по ходу движения.

Рулевое управление

Рулевое управление на Т-16 может быть, как механическое так и с гидроусилителем. Рулевая колонка трактора крепится фланцем, на заднем брусе рамы. При механическом управлении усилия от рулевого колеса передаются на передние колеса с помощью системы карданных валов, шестерен и секторов.

При рулевом управлении с гидроусилителем, усилие от рулевого колеса передаётся на хвостовок дозатора, который в свою очередь направляет поток жидкости под давлением от шестерёнчатого насоса НШ, в ту или иную полость гидроцилиндра. Гидроцилиндр в свою очередь через поворотный рычаг, воздействует на колеса переднего моста.

Трактор Т-16. Техническое обслуживание тормозов

Безопасность работы шасси зависит от состояния тормозов и привода управления ими, поэтому нужно систематически осматривать соединения рычагов с тягами привода тормозов, регулировать зазор между тормозной лентой и шкивом, промывать тормозные ленты при пробуксовке тормоза, регулировать ход тормозных педалей. Вследствие износа фрикционной накладки увеличивается зазор между ободом шкива и накладкой, а также ход тормозной педали. Нормальный ход педали, измеренный по торцу подушки, должен находится в пределах 75-100 мм. Зазор между тормозной лентой и ободом шкива и ход педали регулируются одновременно. Для этого следует выполнить следующие операции: — отвернуть на 2-3 оборота контргайку 15 (рис. 61) установочного винта 14 и установить рычаг 7 в верхнее положение; — завернуть установочный винт до упора тормозной ленты в обод шкива 1; — отвернуть установочный винт на ?…1 оборот и зафиксировать его в этом положении контргайкой; — отвернуть контргайки вилок и вращать тягу управления тормозом до получения нормального хода педали, после чего снова завернуть контргайки. Тормозной путь при движении шасси со скоростью 20 км/ч по горизонтальной сухой дороге должен быть не более 6 м. Одновременность торможения ведущих колес проверяйте по тормозному следу. Перед выездом тщательно проверяйте качество шплинтовки тяг, затяжку контргаек вилок, крепление оттяжных пружин, затяжку гаек шпилек крепления рукавов и работу тормозов. В случае замасливания фрикционные накладки тормозной ленты нужно промыть. Замасливание накладок определяют при работе тормозов: если при нормальном ходе педалей и правильно отрегулированных зазорах между накладками и шкивами тормозов торможение шасси проходит при большом усилии, прикладываемом к педалям, значит, накладки замаслены. Для промывки тормоза сливают из рукава просочившееся масло, вывернув регулировочный болт, по окончании саква болт вворачивают на место. Заливают в рукав 2-3 л керосина, запускают двигатель двигаются на 3 и 4 передачах 10-5 мин. без применения тормозов. Останавливают шасси, сливают керосин. После этого промывают еще раз тормоз керосином, включив несколько раз тормоза во время движения. Затем сливают керосин и оставляют шасси на 2-3 часа с открытым сливным отверстием а рукаве. После этого ввертывают регулировочный болт, регулируют зазор между накладками и шкивом и проверяют работу тормозов при движении. При использовании шасси Т-16

необходимо выполнять следующие правила: — не следует держать ногу на педали, если не производится торможение; — затормаживать шасси следует плавно, нажимая па педаль до отказа; — нельзя тормозить без предварительного выключения сцепления, чтобы избежать поломок деталей тормозов

После каждой регулировки, промывки или ремонта нужно обязательно проверять тормозы на одновременность торможения обоих ведущих колес что особенно важно при использовании СШ на транспортных работах. Основные показатели и регулировочные данные сборочных единиц трансмиссии СШ приведены в табл

10.

Таблица 10 Основные показатели и регулировочные данные трансмиссии
