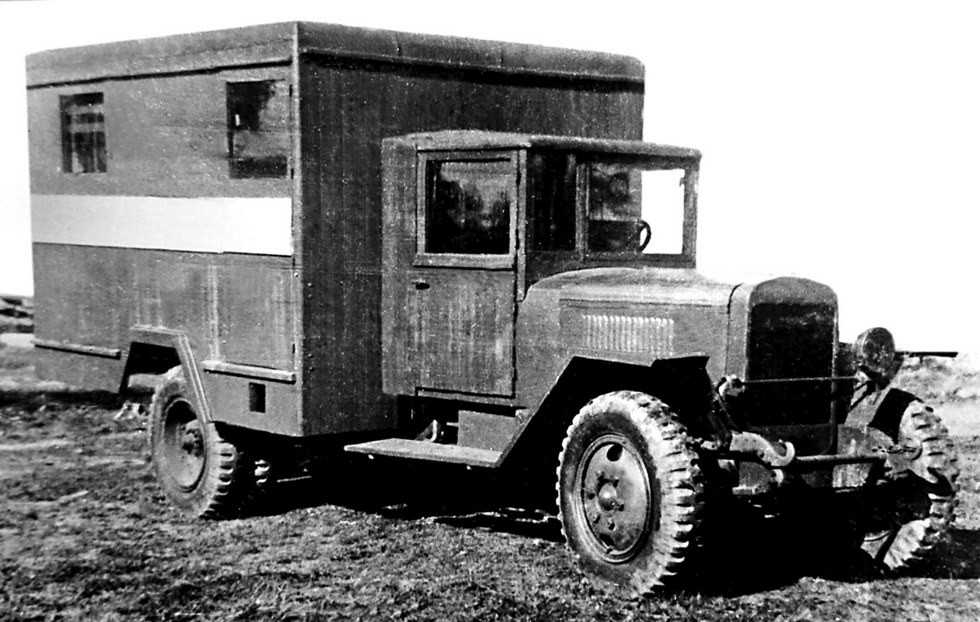

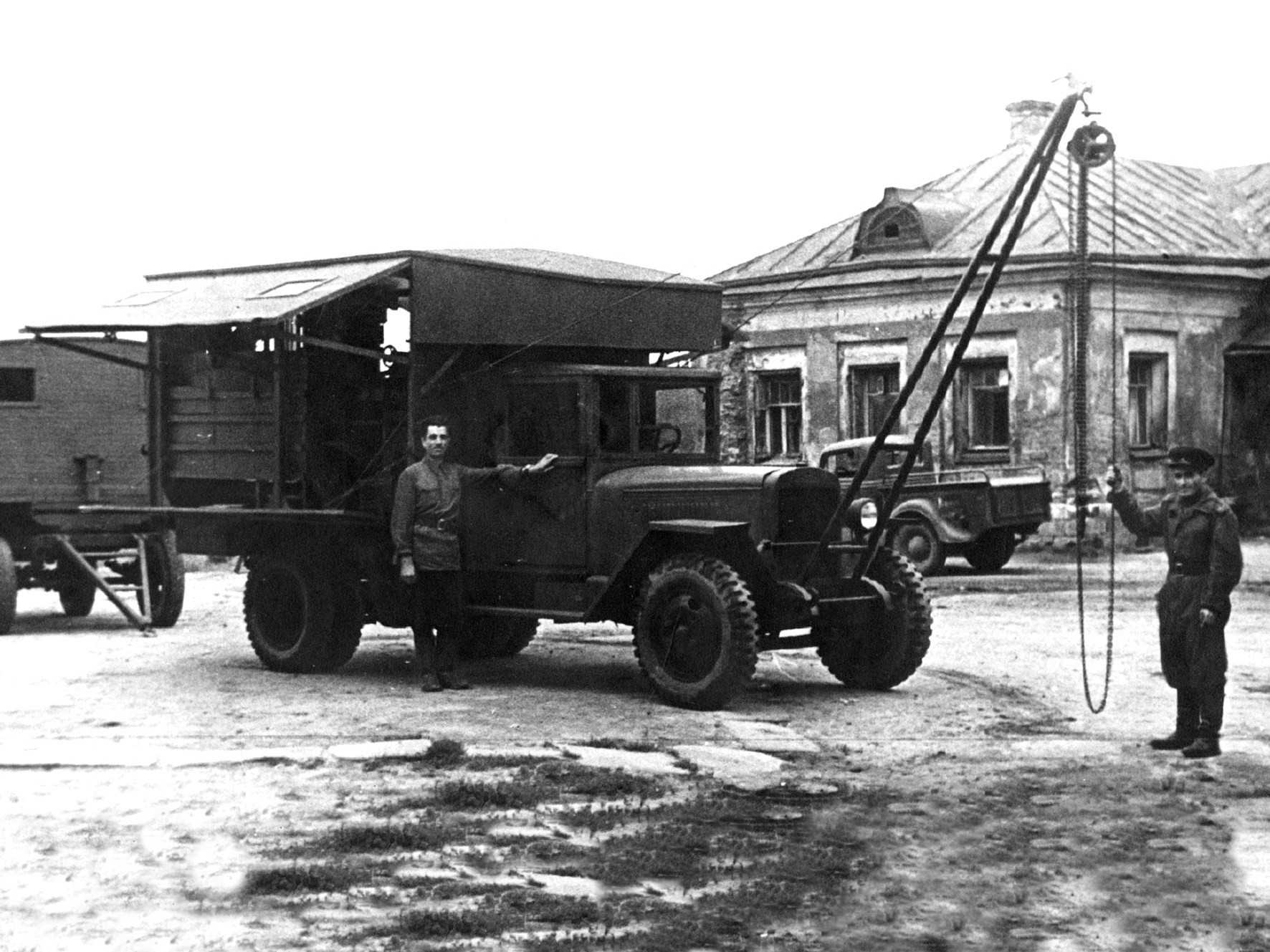

Бронированные, санитарные, секретные: неизвестные версии зис-5

История создания и особенности конструкции ЗИС-5

Грузовой автомобиль ЗИС-5 выпускался с 1933 года в Москве на заводе имени Сталина (ЗИС), и нашел самое широкое применение в армии: перевозка людей, грузов, артиллерийских орудий, масса спецмодификаций использовавшихся в разных сферах армейской жизни.

Грузовик ЗИС-5 это дальнейшее развитие грузовых автомобилей АМО-2 и АМО-3, конструкция которых в свою очередь в качестве прототипа использовала американский «Автокар». Однако, если АМО были чистыми «американцами», то ЗИС-5 являлся уже совершенно советским грузовиком, конструкцию которого разработали практически «с нуля» инженеры АМО-ЗИС: Важинский Е.И., Лялин В.И. и Строканов Б.Д. Главными акцентами при разработке стали упрощение автомобиля и повышение ремонтопригодности. Кроме этого, требовалось повысить качество эксплуатационных характеристик – увеличение проходимости и грузоподъемности автомобиля.

Двигатель, металлическая двухместная кабина и деревянная платформа грузоподъемностью 3 тонны у автомобиля ЗИС-5 смонтированы на эластичной раме, которая при движении по пересеченной местности работала как рессора.

На ЗИС-5 устанавливался шестицилиндровый карбюраторный двигатель с нижним расположением клапанов. Двигатель легко запускался в холодную погоду и работал на любом сорте бензина. Запуск двигателя производился электрическим стартером мощностью 0,9 л.с. или вручную с помощью пусковой рукоятки.

Трансмиссия состояла из двухдискового сцепления сухого трения, трехходовой четырехступенчатой коробки передач, карданного вала и двойной главной передачи. В коробке передач использовались цилиндрические прямозубые шестерни, а в главной передаче – пара конических и пара цилиндрических шестерен. Карданный вал имел два жестких асинхронных шарнира, защищенных наружными сферическими кожухами.

Чертеж ЗИС-5В (военный) — упрощенного варианта грузовика военного времени

Подвеска переднего и заднего мостов состояла из продольно расположенных полуэллиптических листовых рессор. В задней подвеске, кроме того, имелись дополнительные рессоры.

ЗИС-5 мог преодолевать подъемы крутизной до 12°, рвы шириной до 0,5 м, брод с твердым покрытием глубиной до 0,6 м. По проходимости он лишь ненамного уступал полноприводным автомобилям и мог успешно эксплуатироваться на размокших грунтовых дорогах.

На грузовой платформе с тремя откидывающимися бортами можно было перевозить груз весом до 3 т. Здесь же, после установки съемных сидений, можно было разместить до 25 человек. Для буксировки прицепа весом до 3,5 т автомобиль имел соответствующее прицепное устройство.

Как и на всех советских грузовиках того времени, на ЗИС-5 применялось однопроводное электрооборудование напряжением 6 вольт с положительным выводом аккумуляторной батареи на корпус. Источником электроэнергии являлись генератор постоянного тока мощностью 80 ватт и стартерная аккумуляторная батарея.

Интерьер и экстерьер

От ставшего прототипом ЗИСа была позаимствована кабина, ее усовершенствовали, но все остальное в грузовике подверглось кардинальной переделке. Оборонный заказ исполняли с учетом армейской нагрузки, поэтому все особенности нового грузовика связаны с повышенной выносливостью, проходимостью и надежностью.

Внешне машина стала выглядеть гармонично: удлиненный и слегка заостренный «нос», широкие плоские крылья, 6 односкатных колес, круглые фары на боковых крыльях, защищенные металлической решеткой. В рулевом управлении конструкторы установили укороченные сошки, чтобы снизить силу ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором дополнили системой обдува ветрового стекла, новые сиденья сделали с регулировкой.

Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин 20х80 мм. Передний борт крепился неподвижно, а боковые и задний откидывались, полностью открывая платформу кузова.

Топливных бака 2 — на 150 л и 60 л, при полной заправке автомобиль может преодолеть больше 500 км.

ЗИЛ-157 серийный грузовик 1958-1994 гг.

фотография ЗИЛ-157

ЗИЛ-157 — грузовой автомобиль производства ЗиЛ. Выпускался серийно с 1958 по 1961 годы, а с 1961 по 1978 год — ЗИЛ-157К. Основной заказчик вооружённые силы СССР. Использовалась кабина от ЗиС-151 с незначительными изменениями. В 1978 году производство было переведено на УАМЗ (Уральский автомоторный завод, филиал ПО АвтоЗИЛ) под индексом ЗИЛ-157КД(1992-1994 гг.). Грузовик впоследствии на конвейере заменил ЗИЛ-131.

фотография ЗИЛ-151

Зил-157 усовершенствованная версия полноприводного армейского грузовика ЗИС-151 выпускавшегося на Московском автозаводе им. И.В.Сталина (с 1956 года им. И.Д.Лихачёва). Работы возглавил главный конструктор А.М.Кригер. Грузовик ЗиЛ-157, результат глубокой модернизации ЗиС-151, начал серийно выпускаться с 1958 года. Главным новшеством в конструкции автомобиля было применение системы централизованного регулирования давления воздуха в шинах (подкачка была “внутренней”). Двигатель установленный на автомобиль стал более мощным (104 л.с.). Все колеса автомобиля — ведущие односкатные с шинами увеличенного диаметра. Привод к передним колесам — отключаемый. Подвеска переднего моста — зависимая рессорная. В схему привода передних колес включены шарниры равных угловых скоростей. Подвеска тележки задних колес — зависимая балансирная на двух продольных рессорах и шести реактивных штангах. В трансмиссию машины включена двухступенчатая раздаточная коробка, имеющая три выхода — ко всем ведущим мостам.

фотография ЗИЛ-157

В 1961 году грузовик был модернизирован — еще больше стала мощность двигателя (109 л.с.), подверглась изменениям трансмиссия. Модернизированный образец получил обозначение ЗиЛ-157К. (убрали открывающуюся левую половина ветрового стекла). В 1978 году выпустики модификацию ЗиЛ-157КД, оснащенная двигателем с уменьшенным рабочим объемом и унифицирована с двигателем автомобиля ЗиЛ-130. Серийное производство продолжалось до 1982 года ( по некоторым данным — небольшими сериями до 1988 года), в течение пятнадцати лет — параллельно с выпуском нового грузовика ЗиЛ-131.

ЗиЛ-157 выпускался в стандартных армейских вариантах бортового автомобиля (ЗиЛ-157, ЗиЛ-157К и ЗиЛ-157КД), седельного тягача (ЗиЛ-157В, ЗиЛ-157КВ) и шасси. Часть машин оснащалась лебедкой, экранированным электрооборудованием, выпускались экспортные модификации для стран с различными видами климата. Все автомобили, выходившие с конвейера, окрашивались в стандартный темно-зеленый цвет, цвет тента — зеленый. Грузовики выпускались с двумя типами платформы — “армейского типа” (как представлена на фото), с откидным задним бортом и откидными боковыми скамейками, дугами и тентом, и “транспортного типа”, аналогичная платформе ЗИЛ-130. Помимо непосредственно ЗИЛа, автомобили ЗИЛ-157К и ЗИЛ-157КД производились заводом УАМЗ на протяжении с 1977 по 1991 г. Автомобили выпускавшиеся с конца 80-ых годов отличались от предшественников отсутствием защитных решеток перед фарами и усовершенствованной светотехникой. Машиностроительный завод в Мытищах с 1989 года выпускал самосвал ЗИЛ-ММЗ-4510, оснащенный металлической платформой с самосвальным механизмом, унифицированным во многих элементах с самосвалом ЗИЛ-ММЗ-4505.

фотография ЗИЛ-157

В основном ЗиЛ-157 поставлялся в Советскую Армию. Он перевозил личный состав, различные грузы, на его шасси монтировались различное оборудование и системы вооружения. На аэродромах бортовой грузовик мог применяться в качестве тягача. Применялся он и в гражданских организациях. В процессе производства конструкция постоянно дорабатывалась. На шасси ЗиЛ-157 было разработано и освоено в производстве множество специализированных автомобилей. В связи с постановкой на конвейер автомобиля ЗиЛ-131 было решено перенести производство семейства ЗиЛ-157 на Уральский автомоторный завод (Свердловск-65). Первые ЗиЛ-157К уральской сборки пошли с конвейера в 1968 году, но сборка на ЗиЛе из запаса деталей продолжалась стендовым методом до середины 70-х годов. Официально снят с производства в 1992 году, однако сборка из запасов деталей продолжалась до 1994 года. Всего изготовлено 797934 автомобиля всех модификаций.

Новые шины и система автоматической подкачки колёс

Для того чтобы увеличить проходимость ЗИЛ-157 по бездорожью, конструкторам потребовалось разработать совершенно новые шины, которые могли бы обеспечивать движение грузовика даже при пониженном давлении. Был дан спецзаказ на шинный завод, и в течение короткого времени появились новые шины, обладающие следующими характеристиками:

• Высокой эластичностью;
• Увеличенной шириной профиля;
• Сниженным количеством слоёв корда;
• Использованием специальных мягких сортов резины для изготовления внутренних слоёв шин.

Хотя снижение давления в шинах существенно ограничивало максимальную скорость машины (технические характеристики двигателя ЗИЛ-157 позволяли развивать скорость до 65 км/ч), тем не менее, по своей проходимости он не имеет серийных аналогов до сих пор. С максимально сниженным давлением в шинах, ЗИЛ мог двигаться со скоростью до 10 км/ч. Если грузовик всё же застревал, то его могла выручить лебёдка, которая устанавливалась на некоторые модификации.

С помощью системы автоматической подкачки колёс можно было выставлять различное давление в шинах при движении по разным типам грунта:

• Давление в 2,8 кг/см2 устанавливается для движения по дорогам с твёрдым покрытием и позволяет двигаться с максимальной скоростью до 60 км/ч;
• Если грузовому автомобилю предстояло двигаться по полю или лесу, давление в шинах снижалось до 2 кг/см2, а скорость должна была быть до 30-40 км/ч;
• Если двигаться предстояло по пескам или целине после затяжных ливней, то давление снижалось до 1 кг/см2. Скорость при этом не превышала 20 км/ч;
• Двигаться по болотистым или заснеженным участкам пути предстояло с давлением 0,5 кг/см2. Скорость в этом случае не превышала 10 км/ч.

Естественно, что расход топлива карбюраторного двигателя значительно увеличивался во время движения по бездорожью. Агрессивный «зубастый» протектор на шинах ЗИЛ-157 значительно снижал риск застревания и пробуксовок.

Изначально, система подкачки колёс размещалась на внешней стороне колёс, но это было достаточно ненадёжное место, так как элементы системы могли повреждаться в процессе эксплуатации ЗИЛ-157. После модернизации автомобиля, которая прошла в 1961 году, систему подкачки установили на внутреннюю сторону колёс. Следующая модернизация, которая прошла в 1978 году позволила системе подкачки поднимать давление в шинах до 3,5 кг/см2 при движении на дорогах с твёрдым покрытием. Это позволило увеличить максимальную скорость до 65 км/ч.

Общее устройство автомобиля

Транспортное средство оборудуется специальной 5-ступенчатой автомобильной коробкой. Она оснащена синхронизаторами на 2-ой, 3-ей и на 5-ой передаче. Для данной коробки свойственна двухвальная система. Мосты новой модели немного отличаются от более старых вариантов. На передней части моста присутствует специальный шарнир категории «Бендикс-Вейсс», который имеет равные угловые скоростные режимы. При необходимости можно отключить данный элемент. Он оснащен карданным валом, встроенная качественная тормозная система прямо рассчитана на все без исключения колеса, а также эффективно дополнена приводом.

Народный грузовик

В 1961 году произошел серьезный рестайлинг
грузовика, отразившийся и в названии. Теперь он стал ЗИЛом-157К. Из главных
изменений можно отметить не только новую трансмиссию, но и однодисковое
сцепление, а также телескопические амортизаторы.

Грузовик понравился военным, и он отправился
служить. ЗИЛ-157 практически полностью соответствовал армейским требованиям.
Кроме того, его шасси могло легко и быстро модифицироваться под различные
нужды. Например, «сто пятьдесят седьмые» использовали под пусковые установки
систем залпового огня. Нашел применение ЗИЛ и в инженерных войсках. Так
появилась модификация с буровой установкой. Она использовалась для бурения
скважин и колодцев, чтобы обеспечить солдат питьевой водой в особо засушливых
районах. Кроме этого, в инженерных войсках служили грузовики, при помощи
которых солдаты возводили понтонные переправы и мосты.

В общей сложности, было выпущено около 800 тысяч ЗИЛов-157 самых разных модификаций, многие из которых поставлялись в дружественные страны. Наиболее востребованными были:

• ЗИЛ-157В (седельный тягач),
• ЗИЛ-157Ю (вариация для тропического климата),
• ЗИЛ-157Е (модель получила два бака по 150 литров),
• ЗИЛ-157 с кузовом КУНГ-1М (армейский автофургон),
• ПМЗ-27 и ПМЗ-56А (пожарные машины), а также некоторые другие.

Поскольку грузовик был очень популярен в стране и
его одинаково хорошо знали как военные, так и сельхозники, ЗИЛ-157 получил
множество прозвищ. У любого «народного автомобиля» такая участь. Например, его
называли «Захаром» и «Полтергейстом», «Колуном» и «Бабаем», «Крокодилом» и
«Ступой». А вот на Дальнем Востоке грузовик чаще всего называли «Крабом» или «Зурсом».

Устройство

ЗИЛ 157 был построен на базе ЗИС 151, но получил ряд существенных доработок. В основе автомобиля лежала клепаная штампованная рама, продольные балки швеллерного сечения соединялись поперечинами. В конструкции присутствовало тягово-сцепное устройство. Передняя подвеска представляла собой полуэллиптическую рессору с телескопическими амортизаторами, задняя подвеска была балансирной на полуэллиптических рессорах. Мосты ЗИЛ 157 существенно отличались от аналогичных элементов, установленных на ЗИС 151. Передний мост дополнили шарнирами «Бендикс-Вейсс» с одинаковыми угловыми скоростями. Водитель получил возможность его отключения. Сами мосты были планетарными с дифференциалами и полуосями.

В качестве трансмиссии использовалась 5-ступенчатая механическая коробка передач с пятой повышающей передачей. После изменений, произошедших в 1961 году, ее исключили. В основу коробки передач легла модель, позаимствованная у ЗИС 151. Однако она получила принудительное включение, износостойкие шестерни и новые сальники. Почти полной переделке подверглась карданная передача. На среднем мосту появилась промежуточная опора для кардана заднего моста. При этом значительное усиление получили кожухи полуосей ведущих мостов. Сцепление применялось сухое, однодисковое. Механические раздаточная коробка имела 2 понижающие передачи и механизм отключения переднего моста.

Особое внимание было уделено разработке шин для новой модели. В итоге появились шины с повышенной эластичностью, увеличенной шириной профиля и внутренним слоем из мягкой резины

Они позволяли двигаться при пониженном давлении. В плане износостойкости новая разработка уступала предшественнику, но давала заметное увеличение проходимости. На ЗИЛ 157 устанавливали дисковые колеса с распорными кольцами и разъемными ободьями. Благодаря централизованной системе изменения давления в шинах из кабины степень контроля данного параметра существенно увеличилась. Грузовик мог продолжать движение даже с поврежденным колесом за счет непрерывной подкачки воздуха.

Рулевое управление на ЗИЛ 157 было представлено глобоидальным червяком и кривошипом с роликом. Тормозная система состояла из колодок, действующих на все 6 колес посредством пневматического привода.

Электрооборудование включало однопроводную систему проводки с напряжением в 12 В. Для грузовика использовались 2 аккумуляторные батареи 3-СТ-84-ПМС-3 и генератор Г12-В.

Кабина в сравнении с предшественником была модернизирована. Если в более ранних грузовиках отсутствовал отопитель, имелась плохая вентиляция, а уровень комфорта оставлял желать лучшего, то в ЗИЛ 157 данные параметры заметно улучшились, хотя полностью убрать недостатки не удалось. Гидроусилителя у автомобиля по-прежнему не появилось, потому процесс управления был достаточно сложным. В салоне установили радиатор отопителя, который имел дополнительный вывод на лобовое стекло, регулируемые кресла и качественные уплотнения. Уровень комфорта для водителя существенно вырос. Укороченные сопки позволили снизить силу удара, передающуюся рукам от колес в процессе движения. Для улучшения плавности хода на грузовик установили доработанные амортизаторы.

Кабину модернизировали несколько раз, но общие характеристики сохранились. Она представляла собой цельнометаллическую конструкцию с 3 посадочными местами. На крыше кабины находился круглый люк. В салоне располагались педали, ножной переключатель света и необходимые рычаги. Также машина комплектовалась лебедкой для самовытаскивания. Приборная панель получила минимум изменений. Центральное место на щитке было отведено спидометру с круглым циферблатом.

Внешность ЗИЛ 157 оказалась довольно интересной. Слегка удлиненная кабина, односкатные колеса и широкие плоские крылья делали дизайн гармоничным. На боковых крыльях находились круглые фары, защищенные металлической решеткой. Сзади располагалась деревянная платформа со съемными бортовыми решетками и откидными сиденьями.

Конструкция ЗИЛ 157 была невероятно удачной, что подтверждалось длительным «сроком жизни» автомобиля и многочисленными положительными отзывами.

Особенности эксплуатации

ЗИЛ-157, несомненно, сильный автомобиль. Это определило его военное назначение. На совмещенном пассажирском сидении смогут разместиться два пассажира средней комплектации, а рядом с водителем находится все необходимое для комфортного управления транспортным средством.

От предыдущих моделей грузовик отличается особым видом шин, в которых предусмотрено несколько внутренних слоев небольшой толщины. Размер каждого слоя не превышает 12-18 дюймов.

Во время поездки владелец авто может менять давление в шинах, что обеспечивает комфортную поездку в любых условиях. Например, своевременная подкачка воздуха компрессором предоставляет возможность преодолеть болотистую местность или проехать по снежной целине. Примечательно, что регулировать давление можно даже в случае наличия пробоины в шинах автомобиля.

Специалисты обратили внимание на качественную сборку узлов и высокую надежность деталей конструкции ЗИЛ-157. Выпуск автомобиля прекратился несколько лет назад из-за маломощной силовой установки, однако многие уверены, что в случае решения этой проблемы удалось бы продолжить сборку популярного грузовика

Холодильники

Начиная с весны 1950 года ЗиЛ начал выпуск холодильников, которые очень быстро стали популярны у советских граждан благодаря основательной конструкции, надежности, удобству и дизайну. Самое интересное, что постановление о начале выпуска холодильников было подписано в сентябре 1949 года, а уже через семь месяцев завод выпустил первую партию новой для себя техники.

На ЗиЛе всегда требовательно относились к комплектующим, что сказалось на долговечности холодильников, многие из которых работают и по сей день. Причем не стоит думать, что производство холодильников для ЗиЛа было какой-то несущественной «побочкой».

У ЗиЛа было свое конструкторское бюро, где работали высококлассные специалисты, было и весьма современное оборудование, а производственные мощности позволяли выпускать десятки тысяч холодильников в год. Вот почему за все годы производства с ЗиЛа в разные концы Советского Союза, как и в другие страны, отправилось более 5,5 миллионов холодильников.

Фото: vk.com, drive2.ru

Описание конструкции

Кабина ЗИЛ-157

Внешняя конструкция ЗИЛ-157 мало чем напоминает ЗИС-151. Позаимствована лишь кабина, однако и она, и большинство других аспектов машины подверглось переработке. С учетом военного заказа на данные грузовики все изменения делались на повышение простоты, надежности и проходимости автомобиля. При этом он получил чуть более удлиненную носовую часть и широкие плоские крылья с круглыми фарами, защищенными металлической решеткой.

Кабина

При разработке кабины учитывались недоработки предыдущих моделей — жесткие сиденья, отсутствие отопления, плохая вентиляция. В итоге кресла стали мягче, появилась регулировка их положения. Укороченные сошки позволили снизить силу ударов по рукам, а телескопические амортизаторы сделали ход машины более плавным. Добавилась и система водяного отопления с обдувом ветрового стекла.

Кузов

Кузов ЗИЛ 157 представлял собой деревянную платформу с продольным металлическим каркасом, защищающим от стирания. Неподвижно крепился лишь передний борт, остальные три открывались.

Ходовая часть и колёса

Управление грузовиком ЗИЛ-137 основывалось на пяти карданных валах:

• промежуточный между раздаткой и КПП;
• на передний мост;
• на средний мост;
• два вала на задний мост.

Карданные валы на задние мосты крепились на средний промежуточным подшипниковым узлом. Для ведущих мостов предусматривались кожухи с высокой прочностью. Между второй и третьей, а также четвертой и пятой ступенями ставились синхронизаторы.

Колеса грузовика односкатные, с дутыми шинами 12,00-18, крепились восемью шпильками. Была задействована централизованная система регулировки давления шин, всех сразу или по-отдельности. Компрессор позволял продолжать движение даже при небольших повреждения шин, однако в этом случае скорость не должна была превышать 10 км/ч.

Трансмиссия

С учетом наличия пяти карданных валов трансмиссия ЗИЛ-157 довольно сложная. Механическая коробка передач имела пять передних скоростей и одну заднюю. Пятая считалась повышающей, но уже в 1961 конструкторы от нее отказались. Раздаточная коробка заимствована от ЗИС-151, однако получила улучшение в виде прочных шестерней, улучшенных сальников и принудительного включения по необходимости.

Мотор

Испытания ходовых свойств грузовика ЗИЛ-157

Силовая установка на ЗИЛ-157 делалась с учетом недостатков предыдущих поколений данных грузовиков. Используемые двигатели потребляли много топлива, имели невысокий ресурс прочности и часто перегревались при длительной работе.

В контексте данных аспектов грузовой автомобиль получил новый шестицилиндровый двигатель с жидкостным охлаждением. Процесс производства головок был изменен, применение алюминиевого сплава снизило степень сжатия на 0,2 единицы. Мощность в 104 л.с. достигалась при 2600 оборотах.

Для предотвращения перегрева двигателя задействован новый радиатор с шестилопастным вентилятором. Схема вентиляции полностью пересмотрена и выполнена по типу картера закрытого действия. Сальники также получили новую схему, за счет которой улучшилась работа масляного насоса и всей системы смазки.

Тюнинг

Простота и надежность ЗИЛ-157 привлекали немало конструкторов, пытающихся улучшить или модернизировать данный автомобиль. Речь шла не только о внешних изменениях, но и о технических аспектах.

Одним из ключевых недостатков машины считается отсутствие гидравлического усилителя руля. Чаще всего технический тюнинг грузовика подразумевал именно данное улучшение. Оно обеспечивало автомобилю лучшую управляемость.

В ЗИЛ 157 тюнинг технического характера — это обычно изменения в карбюраторе, ходовой части, трансмиссии. По желанию владельцы могли заменить и двигатель на Д245-12С, работающий на дизеле. Такой вариант допускался из-за сходства габаритов и нетребовательности к серьезным изменениям в конструкции. Однако в этом случае появлялась тряска во время движения, из-за чего ЗИЛ 157 с дизельным двигателем никогда не выпускался серийно.

Другое направление тюнинга — повышение комфортабельности кабины. Обивка сидений, шумо- и теплоизоляция, переоборудование приборной панели, иные моменты — все это позволяет улучшить машину для удобства водителя и пассажиров.

https://youtube.com/watch?v=1bsQCrpf0vE

Специфика кабины

Для водителя и пассажиров здесь условия не комфортные. Для управления машиной желательно обладать хорошей физической подготовкой, ведь руль не имеет никаких усилителей (до модернизации).

Частично этот вопрос уладили, укоротив сошки и установив телескопические амортизаторы. Так немного улучшилось рулевое управление.

Чтобы улучшить работу печки, поставили ещё один радиатор. В нём был устроен вентилятор-крыльчатка. Так лучше стали отапливаться салон и лобовое стекло.

Контролирование всех систем облегчено благодаря приборной панели. Устроены:

•  ножной запуск или выключение фар,
•  манометры технологии смазки,
•  рычаги лебёдки,
•  передачи моста спереди,
•  и другие опции.

Фото салона ЗИЛ 157:

История создания

Грузовой автомобиль ЗиЛ-164 является своего рода «переходной моделью». Теоретически он мог быть создан еще в 40-е годы прошлого века, но, с другой стороны, имелись некоторые шансы и на то, что такая машина вообще никогда не появится на дорогах Советского Союза.

Непосредственным предшественником и прототипом этого грузовика был ЗиС-150, проектирование которого началось еще до Великой Отечественной войны, в конце 30-х. Сначала предполагалось, что эта машина будет именоваться ЗиС 15 и заменит постепенно устаревающий ЗиС-5. В 1938-м году были изготовлены несколько опытных экземпляров нового автомобиля, но программа испытаний осталась незавершенной.

ЗиС-150 – непосредственный предшественник и прототип ЗиЛ-164

Во время войны советские инженеры получили возможность ознакомиться с различными образцами иностранных грузовых машин, поставлявшихся в СССР по программе ленд-лиза. Это в значительной мере повлияло если не на конструкцию, то на внешний вид ЗиС-150, который в итоге стал похож на International Harvester K-7 производства США.

Предполагалось, что ЗиС-150 будет заменен на конвейере новой перспективной моделью,  разработка которой началась еще в 1953-м году. Поскольку в рамках борьбы против «культа личности» завод имени Сталина, начиная с 1956-го года, стал заводом имени Лихачева, эта машина впоследствии получила широкую известность под названием ЗиЛ 130. Создание этого нового грузовика шло не так быстро, как этого хотелось бы самим конструкторам, что и привело к появлению ЗиЛ-164.

Фактически эта машина представляла собой улучшенный вариант автомобиля ЗиС-150. Внешние отличия были минимальными, однако конструкция подверглась довольно существенной доработке. Перечень основных изменений выглядит следующим образом:

1. Значительно усилена несущая рама. Увеличена прочность обоих лонжеронов, а также трёх поперечин;
2. Использованы рессоры, собранные из четырнадцати слоев листовой стали;
3. Установлен задний мост новой конструкции;
4. Изменена приборная панель – как по компоновке, так и по составу оборудования.

Седельный тягач ЗиЛ-ММЗ-164Н

Серийное производство таких машин началось в 1957-м году, причем наряду с базовой моделью выпускалось одновременно несколько  различных модификаций:

1. ЗиЛ-164Д. От исходного варианта отличался специальной экранировкой, предотвращавшей создание помех во время включения и работы электрических устройств (зажигания, осветительных приборов);
2. ЗиЛ-164Р. Машина, использовавшаяся для перевозки грузов в прицепах и полуприцепах. Кузов – обычной конструкции, деревянный, все три борта откидываются;
3. ЗиЛ-ММЗ-164Н. Седельный тягач, доработка которого осуществлялась в Мытищах, на местном машиностроительном заводе.

Кроме того, производился особый вариант, ЗиЛ-164Г. Он представлял собой шасси, которое можно было использовать для создания самосвалов. Одна из таких машин, известная как ЗиЛ-ММЗ-585К, активно применялась в сельском хозяйстве, в то время как при строительстве использовался ЗиЛ-ММЗ-585И. Механизмы опрокидывания и стальные кузова для самосвалов делались на заводе в городе Мытищи.

В 1961-м году началось серийное производство еще более «переходного» варианта ЗиЛ 164А. От исходного грузовика он отличался не только чуть более мощным двигателем, но и «заимствованием» целого ряда узлов и агрегатов, разработанных для перспективного ЗиЛ-130. В частности, эти машины получили новые МКПП, была улучшена передняя подвеска.

Субмодификации, созданные с использованием ЗиЛ-164А, обозначались таким образом:

1. ЗиЛ-164АР. Машина, использовавшаяся для транспортировки прицепов и полуприцепов. Отличительная особенность этого варианта – мотор с увеличенной до 109 лошадиных сил мощностью;
2. ЗиЛ-164АД. Полный аналог «экранированного» ЗиЛа-164Д;
3. ЗиЛ-ММЗ-164АН. Седельный тягач, оснащенный мотором в 109 л.с.

Самосвал ЗиЛ-ММЗ-585Л

Обновленное «самосвальное шасси» получило обозначение ЗиЛ-164АГ. На его основе делались машины ЗиЛ-ММЗ-585Л (вариант для строителей) и ЗиЛ-ММЗ-585М (самосвал для  сельского хозяйства).

Кроме того, существовали «газифицированные» версии грузовика. Первая из них называлась ЗиЛ-156А. Она производилась серийно в течение четырех лет, начиная с 1957-го, после чего её заменили на ЗиЛ-166. Также была изготовлена опытная партия автомобилей ЗиЛ-166А, рассчитанных на использование сжиженного газа.

Назначение

Основным заказчиком ЗИЛ-157 было министерство обороны, поэтому к проходимости, надежности и возможности эксплуатации в различных климатических зонах предъявлялись особые требования. Автомобиль прекрасно показал себя в качестве транспортного средства для перевозки различных грузов, боеприпасов и личного состава. Оборудованный лебедкой и усиленным бампером он успешно применялся как средство эвакуации техники, как на колесном, так и гусеничном ходу. В гражданской сфере его предполагалось использовать для перевозки грузов в сельском хозяйстве, в лесозаготовительной отрасли, на различных видах производства и строительстве. Причем часть модификаций была выпущена для поставок за границу. ЗИЛ-157 можно и в наши дни встретить на лесозаготовках в Финляндской республике. Кроме того, вездеходные качества автомобиля по достоинству оценены в охотничьих хозяйствах и на рыбоводческих фермах.

Технические характеристики

Поскольку ЗИЛ-157 получил пять карданных валов, его оснастили 5-ступенчатой механической коробкой передач сложной конструкции. В таком виде трансмиссия просуществовала до первого рестайлинга, произошедшего в 1961 году. А потом у нее убрали 5-ую передачу, являвшуюся повышающей. Зато уже изначально «сто пятьдесят седьмой» получил улучшенную, по сравнению с ЗИСом-151, раздаточную коробку, которая включалась принудительно.

Пришлось конструктором и серьезно подойти к
улучшению силового агрегата. Дело в том, что ЗИС комплектовали мотором,
отличавшимся большим расходом топлива, но при этом он не мог похвастать большим
запасом прочности. К тому же, двигатель часто перегревался при длительной
работе. Естественно, военные требовали серьезных изменений. Поэтому ЗИЛ-157
получил новый 6-цилиндровый агрегат с жидкостным охлаждением. Его рабочий объем
составлял 5,6-литра и выдавал 104 «лошадки», а также 343 Нм крутящего момента.
А чтобы мотор не перегревался, его оснастили новым радиатором с 6-лопастным
пропеллером.

Максимальная скорость трехосного грузовика была не велика и составляла всего лишь 65 км/ч. И хотя аппетит машины серьезно снизился, его расход мог достигать и 40 литров на 100 километров пробега. Большое влияние на расход оказывал тип покрытия, по которому двигался грузовик, чем оно было хуже, тем больше ЗИЛ-157 потреблял бензина А-66 или А-72. Учитывая аппетит, грузовик оснастили парой бензобаков на 150 и 65 литров.

Описание

Существенную реконструкцию претерпела колесная база автомобиля. Вместо десяти, которые были на ЗИС 151, стало всего шесть. А взамен двух запасных теперь стало одно. Были специально разработаны новые шины, внутренняя слои которой выполнены из мягкой резины, ширина профиля увеличена, а число слоев корда уменьшено.

Таким путем были получены сверхэластичные шины ЗИЛ 157, размер которых составлял 12″00-20 дюймов. Их использование позволяло движение при пониженном давлении. Давление в шинах имело централизованную систему, управление велось прямо с водительского места.

Односкатные колеса

Односкатные колеса с формулой 6Х6 и возможность регулирования давления положительно сказались на повышенной проходимости грузовика — для него не существовало преград.

Были изменены двигатель зил 157, технические характеристики и внутренняя начинка автомобиля. Шестицилиндровый двигатель установили на новую головку из алюминиевого сплава, изменили карбюратор, улучшили систему охлаждения. Новый масляный насос и изменение конструкции сальников коленвала модернизировали смазочную систему.

Грузовик укомплектовали лебедкой для самовытаскивания. Это выгодно отличало автомобиль от своего прародителя. Рулевое управление осталось без гидроусилителя, тем не менее руль поворачивался достаточно легко. На модели ЗИЛ-5301, например, гидроусилитель есть.

Для управления грузовиком в кабине установлены педали газа, сцепления и тормоза, педаль стартера, ножной переключатель света. Также присутствовали рычаги ручного тормоза, переключения передач, включения переднего моста, управления лебедкой.

Центральное место на щитке модели КП5-Е занимает спидометр, круглый циферблат которого больше остальных. Кроме него на щитке расположены:

• датчик температуры системы охлаждения;
• амперметр;
• указатель уровня топливного бака;
• манометр для контроля системы смазки;
• лампа для контроля дальнего света фар;
• контрольная лампа указателей поворота;
• две осветительные лампы щитка.

Блок шинных кранов расположили ниже панели.

Интересен был и внешний облик автомобиля. Удлиненная и слегка заостренная буферная часть, широкие плоские крылья, односкатные колеса — все было предельно гармонично. Трехместная кабина имела высоту более 2 метров, форточек в ней не было. Круглые фары располагались на боковых крыльях и были защищены металлической решеткой.

Подводим итоги

Всего за годы выпуска было собрано почти 798 тысяч данных автомобилей. Использование автомобиля «ЗИЛ-157» внесло неоценимый вклад в развитие экономики страны. До наших дней дожило не очень много этих грузовиков, но они, все же, есть. Большая часть находится в личном пользовании индивидуальных предпринимателей и в сфере малого бизнеса. В наше время существует даже такой вид услуг, как сдача автомобиля в аренду для любителей экстрима, чтобы те могли испытать качества грузовика в опасных и труднопроходимых местностях.
