Ат-т (at-t)

Технические характеристики в цифрах

Проходимость у тягача АТ-Т на местности очень хорошая для машин такого типа. Он способен с полной нагрузкой преодолевать (на сухом твёрдом грунте) подъёмы крутизной в 30 градусов (с прицепом – в 25 градусов), рвы (канавы) шириной в 1,9 метра, препятствия высотой до 0,85 метра, броды (с твёрдым дном) глубиною до 1 метра и двигаться по косогору с креном в 25 градусов. Среднее удельное давление на грунт при этом составляет не более 0,065 МПа (0,65 кгс/см2).

Дорожный просвет у тягача равен 425 мм, и это позволяет ему передвигаться вслед за танковой колонной по разбитой грунтовой дороге с глубокой колеёй, и не садиться днищем на грунт. По данному показателю тягач даже превосходит средний танк Т-34, который всегда отличался хорошей профильной проходимостью (дорожный просвет у Т-34 составлял 400 мм).

Запас хода по дизтопливу у тягача АТ-Т значительный – 752 километра.

Массогабаритные у тягача сравнительно скромны: 25 тонн – полная масса и 6990 х 3140 х 2845 мм его габариты (по кабине). Они позволяют передвигаться по деревянным мостам в сельской местности, свободно вписываться в складки рельефа (маскируясь) и в габариты подвижного состава железных дорог 02-ВМ (ГОСТ 9238–83), не создавая проблем в случаях воинских перевозок.

Тягач АТ-Т оборудован лебёдкой с тяговым усилием на крюке 250 кН (25 тс) и рабочей длиной троса 10 метров. Диаметр троса составляет 28 мм. Она предназначается для вытаскивания и самовытаскивания самого тягача и застрявших машин меньшей либо сопоставимой с ним массы. Шестерёнчатый редуктор лебёдки двигает барабан с тросом. Тросоукладчик, тяговые ролики, разгружавшие её трос, уложенный на барабане, от усилия вытаскивания машины, защищающий от перегрузок механизм и тормоз, удерживающий вытаскиваемую машину на месте при внезапной остановке лебедки. Лебёдка размещена под настилом пола платформы и приводится в действие от трансмиссии тягача. Длина троса позволяет применять тягач для наведения пролётов разборных мостов на опоры.

• Количество мест в кабине – 4.
• Количество мест в кузове – 16.
• Масса прицепа – до 25 000 кг.
• Ширина колеи – 2640 мм.
• Среднее удельное давление на грунт (с грузом) – 0,652 кг/см².
• Ширина траков гусеницы – 500 мм.
• Запас хода (по шоссе) с прицепом – 1100 км.
• Глубина преодолеваемого брода – 1,1 м.
• Ширина преодолеваемого рва – 1,8 м.
• Наибольшая скорость по шоссе – 35,5 км/час.
• Расход дизтоплива на 100 км пути – 140 литров, масла – 4 литра.

На базе этого тяжёлого тягача были созданы многие инженерные спецмашины. К примеру, траншейная машина БТМ, путепрокладчик БАТ, котлованная машина МДК-2. Большинство из них, конечно, давно списаны, но некоторые и в XXI веке продолжают стоять на вооружении в инженерных войсках. То же самое можно сказать и про элемент радиолокационного комплекса П-40 – самоходную РЛС 1РЛ128Д и станцию обнаружения и целеуказания СОЦ 1C 12 для войскового самоходного ЗРК2К11 «Круг».

Но в целом, АТ-Т, конечно же, давно стал историей отечественного машиностроения. Антарктические «снежные корабли» «Харьковчанка-2», сделанные на его основе, в конце восьмидесятых собирались модернизировать. Но потом, в связи с «перестройкой», распадом СССР, всеобщим кризисом и хаосом, этот проект был закрыт. А «Харьковчанки», «Харьковчанки-2» и собственно АТ-Т в Антарктиде остались, и, судя по фотографиям 2018 года, некоторые из них по-прежнему на ходу – продолжают работать!

Белая гвардия

В начале XX века многие танки базировались на видоизмененном и укрепленном тракторном шасси. Первый бронированный трактор был сконструирован в 1915 году французским инженером Жоржем Фильцем. Российская промышленность «отстала» от легендарного танкотрактора Фильца всего на полгода — в том же 1915-м артиллерийский полковник царской армии Гулькевич разработал и запатентовал первый русский броневик на базе трактора.

По сути, Гулькевич ничего нового не придумал. Броню уже активно ставили на автомобильные шасси — вспомним хотя бы легендарный «Остин-Путиловский»: на грузовое шасси английского производства Путиловский свой кузов. По тому же принципу был скомпонован броневик «Фиат-Ижора» и некоторые другие. Полковник Гулькевич попросту предложил бронировать не автомобили, а тракторы, вот и все. Да, скорость их была меньшей, зато проходимость и грузоподъемность — много большей.

Главному военно-техническому управлению проект понравился, были выделены средства (немалую часть вложил и сам Гулькевич), и в ноябре 1916 года танкотрактор «Илья Муромец» самостоятельно выехал из ворот Путиловского завода.

НИ-1, Одесса, 1941 Легендарные одесские тракторы НИ-1 сложно «подчинить» одной схеме. На некоторые из них устанавливался пулемет, на другие — орудие, а на третьи — деревянный муляж пушки. На схеме изображен самый известный образец НИ-1, оснащенный пулеметом. 1. Корпус. 2. Боковые части корпуса. 3. Моторный отсек. 4. Башня. 5. Грязевые щитки. 6. Бронещиток ходовой части. 7. Маска пулемета. 8. Пулемет «ДШК». 9. Монтажный рым. 10. Инструментальный ящик. 11. Выхлопная труба. 12. Боковые консоли рамы. 13. Передний лист рамы. 14. Буксировочный крюк. 15. Натяжное колесо. 16. Поддерживающий ролик. 17. Ведущее колесо. 18. Каток каретки. 19. Пулемет «ДТ».

Конечно, шасси было избрано иностранное — от американского Allis Chalmers, ранее использовавшегося для буксировки орудий. В ходе установки брони усилили подвеску, поставили форсированный движок мощностью 68 л.с. и дублирующую рубку управления. Спереди машину вооружили двумя спаренными «Максимами», а сзади — 76-мм пушкой. Гулькевич полагал, что «Илья Муромец» будет идти в бой медленно, задним ходом, зато отступать в случае чего — быстро, передним. Впрочем, понятие «скорость» для подобной машины было относительным — больше 15 км/ч выжать из нее было невозможно. Испытания прошли успешно, и был изготовлен второй танкотрактор Гулькевича, получивший название «Ахтырец». Полковник планировал серийное производство своих броневиков и, вполне вероятно, преуспел бы в этом, если бы не грянула революция. Февральские события не очень-то повлияли на планы Гулькевича, а вот в октябре оба танка были конфискованы большевиками. «Илью Муромца» переименовали в «Красный Петербург» и оставили в Москве, а «Ахтырца» отправили на фронты гражданской войны.

На истребление Люди, принимавшие участие в героической обороне Одессы, никогда не расшифровывали НИ-1 как «На испуг-1», хотя повсеместно принят именно такой вариант. «На истребление», — говорили они, и в какой-то мере были совершенно правы. Сочетание «На испуг» появилось гораздо позже. Сложно сказать, сколько НИ-1 сохранилось до наших дней. Мы сумели найти следы трёх бронетракторов — двух в Одессе и одного в Киеве. Ещё один бронетрактор хранится в бронетанковом музее в Кубинке, но он является лишь качественной послевоенной имитацией, изготовленной для киносъемок.

К 1923 году потрепанные шушпанцеры исчерпали свой резерв и были отправлены на слом. Так бесславно завершилась первая глава русского шушпанцерства. К слову, в бронечастях Белой армии в феврале 1919 года в Новороссийске тоже было собрано несколько бронетракторов на базе американских Visconsin. По конструкции эти машины были схожи с тракторами Гулькевича. Ходили слухи и о других бронетракторах, документация на которые не сохранилась. В любом случае к 1923 году ни одного бронетрактора (по меньшей мере «засвеченного») уже не существовало. Одни пошли на слом, другие просто канули в Лету. Началась вторая глава.

Артиллерийский тягач Коминтерн. Грузоподъемность. Размеры. Вес. Двигатель

В 1924 году на Харьковском паровозостроительном заводе (ХПЗ) начался выпуск гусеничного трактора «Коммунар», который использовался в Красной Армии для буксировки тяжелых артиллерийских систем. Однако к 1930 году этот трактор морально устарел и уже не отвечал требованиям по мощности и по скорости буксировки. Поэтому входе реализации программы «большой (тяжелый) трактор» для Красной Армии по заданию Главного артиллерийского управления конструкторами ХПЗ был разработан в 1933 году новый гусеничный тягач «Коминтерн».

В 1934 году началось его серийное производство. Выпуск «Коминтернов» был довольно длительным. Всего до 1940 года было построено около 1800 машин этого типа, которые использовались для буксировки практически всех орудий артиллерии Резерва Главного командования (РГК) (калибра 152 мм, иногда и 203-мм гаубицы Б-4 на гусеничном ходу). В целях унификации конструкция тягача базировалась на использовании большого числа узлов и агрегатов серийного среднего танка Т-24. Первоначально машина обладала недостатками, которые постепенно устранялись конструкторами и производителями. Первые образцы «Коминтерна», выполненные по схеме обычного гусеничного трактора, не имели преимуществ по сравнению с «Коммунаром». Однако позднее была кардинально пересмотрена компоновка тягача. В частности, он получил вид тягача, к которому все привыкли. «Коминтерн» оснастили грузовой платформой, закрытой кабиной и тяговой лебедкой. Новая машина в целом отвечала требованиям по буксировке артиллерийских систем калибра 152 мм (вес буксируемых орудий — до 11000 кг, скорость буксировки — 15 км/ч).

«Коминтерн» стал первым отечественным специально сконструированным тягачом, в ходе разработки и производства которого была найдена оптимальная компоновка. Тягач имел закрытую кабину, в передней части которой по-автомобильному под капотом размещался базовый двигатель. Трансмиссия была аналогична автомобильной: имелась обычная коробка передач, дисковое сцепление и карданный вал. Ведущие колеса гусеничного движителя были задними. Два опорных катка и один поддерживающий собирались в единый блок на вертикально расположенных упругих элементах (спиральных пружинах, защищенных кожухами). Таких блоков по каждому борту тягача было четыре. Все опорные и поддерживающие катки ходовой части имели резиновые бандажи.

Появление на вооружении артиллерийских систем калибра 203-305 мм потребовало от артиллерийских тягачей большего, чем у «Коминтерна» тягового усилия. Поэтому в дальнейшем его заменил более современный и мощный «Ворошиловец». Компоновка у него осталась такой же, как и у «Коминтерна», но он получил усиленные трансмиссию и ходовую часть, а также дизельный двигатель В-2В (дефорсированный вариант танкового мотора для Т-34).

Подвеска и ходовая часть

Гусеничный движитель тяжёлого тягача АТ-Т пятикатковый, по каждому борту. Он состоит из мелкозвенчатой гусеничной цепи цевочного зацепления с открытым шарниром, пяти сдвоенных опорных катков значительного диаметра – 830 мм, с наружной амортизацией, сделанной в виде резиновых бандажей, направляющего колеса заднего расположения с кривошипным механизмом натяжения гусениц и ведущего колеса переднего расположения со съёмными зубчатыми венцами.

В составе гусеничной цепи – 93 трака с направляющими гребнями шириной 500 мм, с развитыми грунтозацепами, что даёт возможность крепить к ним грунтозацепы дополнительные (шпоры) для передвижения по глубокому снегу, по грязям и пескам. Траки сделаны из износостойкой стали ЛГ-13 и хорошо сопротивляются истираниям. Пальцы и соединяющие траки фиксируются головкой и на концах – расклёпкой. Ресурс гусеничной цепи составляет приблизительно 6 тысяч километров.

Подвеска тягача – независимая торсионная; расположение торсионных валов над днищем корпуса – поперечное. Амортизаторы на передних и задних узлах подвески не устанавливались. Подвеской тягачу обеспечивается возможность передвижения по грунтовым дорогам и по шоссе с заданной максимальной скоростью в 20 и 35 км/час. соответственно.

Двухзвенный вездеход на гусеничном ходу ДТ-10 «Витязь»

Покорение северных регионов, а также добыча на территории Сибири и Дальнего Востока различных природных ресурсов всегда было одним из приоритетов правительства СССР. Однако для транспортировки различного рода грузов в условиях бездорожья, болотистой местности и снега необходимо было высоко проходимое транспортное средство. Впоследствии подобного рода машиной стал ДТ-10 «Витязь»

Массовое производство двухзвенного вездехода началось в 1982 году. Машина представляла собой гусеничный сочлененный транспортер. Ведущее звено ДТ-10 «Витязь» являлась кабиной, в которой могли разместиться 4 человека. Там же располагался двигатель транспортного средства.

Ведомое звено было своего рода прицепом, на котором могло располагаться технологическое оборудование, либо же перевозится различного рода грузы. Благодаря работе инженеров ДТ-10 «Витязь» мог без каких-либо проблем перевозить грузы массой до 10 тонн.

Довольно интересно была реализована силовая установка высоко проходимого транспортного средства. Сердцем машины служил Многотопливный мотор V12. Он обладал мощностью 710 лошадиных сил. В столь внушительных показателях мотора нет ничего удивительного, ведь вес транспортного средства был 21 тыс. кг. Запуск двигателя при помощи специальной пневматической системы. Для этого использовался сжатый воздух, хранящийся в баллонах.

История создания

В начале 1944 года на Харьковском комбинате создали новый артиллерийский тягач АТ-45 на основе Т-34, с максимальной унификацией по основным узлам и агрегатам. Масса техники составила 19 тонн. При этом с грузом в шесть тысяч килограмм он способен был буксировать систему массой до 22 т. Дефорсированный танковый силовой агрегат мощностью 350 лошадиных сил разгонялся до 35 км/ч, запас хода – 720 км. Машина без проблем преодолевала подъем в 30 градусов, брод до полутора метров. Удельная нагрузка на почву составила 0,68 кг/кв. см, тяговое усилие лебедки – около 27 тонн.

К лету 44-го на заводе транспортного строения в Харькове (ХЗТМ) построили шесть или восемь (данные разнятся) опытных экземпляров АТ-45. Два из них были направлены на фронт для испытаний в реальных условиях, остальные на полигон ГБТК КА, который находился в подмосковной Кубинке. Уже в августе того же года работы по этой машине были прекращены, по причине трудностей в освоении танковой новинки Т-44. Одновременно разработку двух серьезных машин производство, восстанавливаемое после эвакуации, осилить не могло. Кроме того, база от Т-34 устарела и подлежала снятию с выпуска.

После выхода государственной программы по созданию и обновлению вооружения, ХЗТМ в 1946 году начал работать над созданием нового советского артиллерийского тягача на базе танка Т-54. К технике предъявлялся ряд требований:

• Транспортировка на буксире систем и прицепов весом до 25 тонн (гаубицы и пушки большого калибра, орудия особо большой мощности).
• Скорость при этом должна составлять не менее 35 км/ч, независимо от окружающих условий.
• Показатель грузоподъемности механизма – не менее 5 т.
• Оснащение лебедкой с тяговым усилием не менее 25 т.
• На шасси предусмотрены крепления для монтажа землеройного, технологического и спецоборудования с соответствующим приводом.

Для повышения надежности и подвижности основы она оснащалась синхронизированной коробкой перемены передач, двухпозиционными режимными механизмами поворота, торсионными деталями подвески, цевочной агрегацией на основных звездочках, комфортной кабиной из металла.

Создание Я-12

Я-12 на испытаниях буксирует 152-мм гаубицу-пушку МЛ-20. Сентябрь 1943 г.

До 1942 года, основной продукцией Ярославского автомобильного завода были тяжёлые грузовики ЯГ-6А, на которые устанавливались силовые агрегаты (двигатель, сцепление и КПП) от грузовика ЗИС-5. Эти силовые агрегаты ЯГАЗ получал с московского Завода имени Сталина. В декабре 1941 года, когда на ЗИСе производство моторов прекратилось из-за эвакуации, директор ЯГАЗа А.А. Никаноров обратился к Сталину с предложением закупить в США партию в 1500 силовых агрегатов в составе дизельного двигателя GMC-4-71 (англ.)русск. мощностью 110 л.с., сцепления Long-32 и коробки передач Spicer-5553. Этот силовой агрегат был хорошо знаком специалистам ЯГАЗа — именно он должен был лечь в основу нового семейства грузовых автомобилей, к производству которых ЯГАЗ готовился в 1941 году.

В июле 1943 года — когда производство Я-11 оказалось невозможным из-за отсутствия моторов — на ЯГАЗ прибыла первая партия импортных силовых агрегатов. В течение двух недель была разработана компоновка тягача с новым мотором и КПП, выпущены рабочие чертежи на новые системы. Новый тягач получил наименование Я-12 и был поставлен на серийное производство. С августа до конца 1943 года было выпущено 218 тягачей (считая опытные машины), в 1944 году — 965, в 1945 году — 1666 тягачей (из них до 9 мая 1945 года — 1066 машин), а в 1946 году — 67 тягачей (при плане 70). Всего в Ярославле было выпущено 2296 тягачей.

Производство тягачей Я-12 на Ярославском автомобильном заводе было прекращено в декабре 1946 года в связи с переходом завода на производство дизельных двигателей ЯАЗ-204 (копий двигателя GMC-4-71 (англ.)русск., устанавливавшегося на Я-12) и грузовых автомобилей ЯАЗ-200, которые оснащались этими двигателями. Производство же артиллерийских тягачей было передано на завод №40 в Мытищах, где в сентябре 1945 года была выпущена первая партия из 15 тягачей, получивших обозначение М-12А. Эти тягачи, несколько отличавшиеся по конструкции от Я-12, выпускались в Мытищах до 1948 года, когда были заменены усовершенствованной версией — тягачом М-2, выпускавшимся с 1948 по 1955 год.

В августе 1944 года за разработку и производство Я-12 его конструктор Иван Иванович Дронг получил орден Красной Звезды, были награждены и другие участники работ по Я-11 и Я-12.

Примечания[ | ]

1. Трактор , статья из Большой советской энциклопедии. — М.: Советская энциклопедия. 1969—1978.
2. Толковый словарь иностранных слов Л. П. Крысина.- М: Русский язык, 1998.
3. Малый академический словарь. — М.: Институт русского языка Академии наук СССР. Евгеньева А. П.. 1957—1984.
4. Houghton Mifflin (англ.)русск.. The American Heritage Dictionary of the English Language (англ.). — 4th. — Boston and New York: Houghton Mifflin (англ.)русск., 2000. — P. 1829. — ISBN 978-0-395-82517-4. Архивная копия от 12 января 2012 на Wayback Machine
5. Merriam-Webster Unabridged (MWU). (Online subscription-based reference service of Merriam-Webster, based on Webster’s Third New International Dictionary, Unabridged. Merriam-Webster, 2002.) Headword tractor . Accessed 2007-09-22.
6. Правила допуска к управлению самоходными машинами и выдачи удостоверений тракториста-машиниста (тракториста), Постановление Правительства Российской Федерации от 12.07.1999 № 796 (ред. от 06.05.2011).
7. Давыдов, 1949, с. 27.
8. Скоренко, 2020.
9. Давыдов, 1949, с. 21−22.
10. Hart Parr #3 Tractor на сайте Национального музея американской истории (англ.)
11. Удод И. С. Токмак — родина отечественного тракторостроения // Мелитопольский краеведческий журнал, 2013, № 1, с. 87-92.
12. Sutton—Western-Technology-1917-1930.
13. Система агрегатирования (неопр.) .Система агрегатирования в промышленности (2007).
14. Александр Стёпченко. Тракторы: классификация и характеристики (рус.).Спецтехника инфо . https://spectekhnika.info/.+Дата обращения 29 августа 2017.
15. Трактор: Учебн. пособие для учащихся 9 и 10 кл. сельск. школы / Под. ред. Орлова М. А.. — М.: Просвещение, 1977. — 303 с.
16. НУК «Научно-технический музей истории трактора» (неопр.) . trackmuseum.ru. Дата обращения 8 сентября 2020.

Прокатиться по столу

Отдельно пару слов следует сказать про «катабельность» модели – в отличие от своих предшественников ГАЗ-71 и ГАЗ-47, модель АТ-Т запросто можно катать по столу – катки крутятся, гусеницы подвижные

Коллекционеры ведь, как дети, невзирая на возраст, им важно поиграть с моделью

Модель также получила проработку салона кабины

Толком ничего не видно и поэтому сложно сказать, насколько это соответствует прототипу, но всё равно приятно, что производитель заострил на этом внимание

К сожалению, бо’льшая часть мелочей (крепления тента, ручки люков, замки капота и прочее) была имитирована на крупных деталях – так отлить и собрать быстрее, проще и дешевле. Но, например, тот же люк в крыше кабины имело смысл выполнить отдельной деталью – он выглядел бы как настоящий. Сейчас же из-за вынужденных скруглений для выемки детали из формы и последующего слоя краски он выглядит несколько замыленно.

Как уже было сказано, модель, безусловно, удалась, несмотря на мелкие недочёты. Будем надеяться, что однажды последуют и другие варианты машин на базе АТ-Т, включая пожарные. Кстати, производитель анонсировал модель тягача АТС-59Г. А там, может быть, даже получим Т-54 в масштабе 1:43 – шасси-то, можно сказать, готово!

76-мм полковая пушка обр.1927 года, №9196

Орудие №9196 из 2-го дивизиона 596 иптап. Командовал этим подразделением противотанковой артиллерии капитан Николай Иванович Родионов.
Музейной таблички касаться не буду. У меня сложилось стойкое впечатление, что текст таблички — слегка сокращённая версия фрагмента из не очень удачной книги Ильи Мощанского, «Города-крепости». Судя по тексту вроде всё неплохо, превозмогли гансов. Теперь обратимся к наградному листу командира 2-го дивизиона 596 иптап капитана Николая Ивановича Родионова. «В бою 13.1.43 года огнем дивизиона без поддержки пехоты отразил контратаку противника. Дивизион вел огонь до последнего снаряда. Подбил 2 танка, уничтожил 6 пулеметов и до роты пехоты противника. В трудный момент, когда большая часть личного состава орудийных расчетов была выведена из строя лично вел огонь из орудия, не зная страха и усталости. Погиб у лафета орудия».

На первый взгляд, перед нами один из тысяч боевых эпизодов той страшной войны. Пехотного прикрытия нет, артиллеристы до последнего снаряда отбиваются от немецких танков и совершают невозможное — из короткоствольных 76-мм «полковушек» выбивают два средних танка, немцев остановлены. К счастью для нас и для памяти погибших, этот боевой эпизод основательно изучил Вячеслав Мосунов. Он и рассказал о решающем значении действий 2-го дивизиона 596-го иптап для достижения успеха операции по прорыву блокады Ленинграда. Его исследование превратилось в публикацию «Кризис «Искры»», размещённую на портале Warspot.ru. Пересказывать статью — занятие странное и непонятное. С любезного согласия Вячеслава Мосунова приведу несколько цитат из его статьи.

Двигатель тяжёлого тягача АТ-Т

Двигатель у АТ-Т – дизельный, надёжный, неприхотливый, модели А-401. Его прототипом является модификация отлично зарекомендовавшего себя танкового дизеля типа В-2, которым оснащались в предвоенное и военное время как средние, так и тяжёлые советские танки – Т-34, КВ и ИС. Для танковых двигателей того периода был характерным ограниченный ресурс – 250 машино-часов до капремонта, потому что поршневая группа была подвержена высокому абразивному износу в условиях работы при значительной запылённости. Если запылённость находилась на низком уровне, то ресурс двигателя увеличивался в несколько раз.

А-401 – это V-образный 12-цилиндровый 48-клапанный четырёхтактный быстроходный дизельный танковый двигатель жидкостного охлаждения с непосредственным впрыском. Рабочий объём этого мотора равен 38,8 л, степень сжатия – 14…15. Номинальная мощность двигателя А-401 составляет 331 кВт, или 450 лошадиных сил при 1750 об/мин., а мощность эксплуатационная – 294 кВт, или 400 л. с., при 1700 об./мин.

Средний удельный расход дизтоплива данным двигателем составляет 230 гр. / кВт·ч (170 гр. / л.с.·ч). Запуск у мотора дублированный – при помощи электрического стартера мощностью в 11 кВт (15 л.с.), либо сжатым воздухом (резервной системой). Для облегчения пуска при низких температурах воздуха предусмотрена установка котла подогрева форсуночного типа.

Дополнительное оснащение

Конструкция тяговой лебедки артиллерийского тягача уникальна по своей конструкции, выдерживает до 25 тонн груза, оснащается тросом, длина которого равняется 100 метрам. Элемент расположен под платформой в заднем отсеке рамы, дает возможность без участия водителя принудительным образом выдавать трос назад с подтяжкой его через кинематические агрегирующие ролики и барабан.

В конструкцию привода лебедки входят:

• Двухпозиционный редуктор.
• Разъединительная фрикционная муфта.
• Автоматический электромагнитный тормоз.
• Приспособление для отключения лебедки при критических нагрузках.
• Поворотный выдающий механизм, монтируемый на корме рамы.

Упругий тягово-сцепной узел тяжелого артиллерийского тягача поворачивается в горизонтальной плоскости, выдвигается назад, обеспечивая соединение с любой артсистемой. Буксирование танков осуществляется при помощи сцепной серьги.

Машина оборудуется бортовым пневматическим приводом тормозов тягача, прицепа и вспомогательных механизмов. Пять резервуаров для топлива общей вместимостью свыше 1400 литров обеспечивали суточный беспрерывный пробег в полностью нагруженном состоянии.

Маленький великан

Но обратимся к модели! Компания SSM представила на суд коллекционеров два варианта исполнения арттягача АТ-Т – в классическом советском хаки и его гражданском исполнении в оранжевом цвете.

Нужно сказать, что в компании SSM есть кто-то явно неравнодушный к гусеничной технике. Иначе чем ещё можно объяснить выпуск уже третьей гусеничной машины в непривычном для этих транспортных средств 43-м масштабе да ещё на таком хорошем уровне? Не секрет, что ни одна колёсная модель SSM ещё не обходилась без вала критики со стороны коллекционеров. Причём в большинстве случаев критика носила совершенно заслуженный характер. Совсем иное дело гусеничные машины этого производителя – даже имея мелкие недочёты, все они принимались публикой «на ура» и являются украшением любой коллекции. АТ-Т не стал исключением – все коллекционеры, которые приобрели эту модель, отзываются о ней исключительно хорошо.

Что же предложил нам производитель? Модели отличаются не только цветом – оранжевая модель дополнительно получила приклеенный тент, который, к сожалению, скрывает неплохо проработанный кузов. Пожалуй, этот тент пошёл модели во вред – он выглядит несколько неестественно и чем-то напоминает старые добрые коробчатые тенты моделей КАМАЗ предприятия «Элекон». С другой стороны, на полках многих коллекционеров уже скопилось столько техники в цвете хаки, что любой нестандартный цвет для них как глоток свежего воздуха.

Итак, модель! Сразу отметим, что производителю удалось передать брутальную красоту настоящей машины. «Насупленный» передок с «усами» штатных тросов не оставляет сомнений, что это именно АТ-Т. Как и у настоящего тягача, поражают размеры модели – обычный ГАЗ-66 выглядит рядом с ним недоростком, что уж тут говорить о легковых машинах! Тем удивительнее взять модель в руки, имея такие габариты, она при этом очень лёгкая. Сказывается высокое (может быть даже 100 %) содержание пластика в модели. Есть несколько неправильных или переразмеренных деталей, таких как фара-искатель, поручни в кабине и за кабиной, дверные ручки, которые, тем не менее, совершенно «не режут» глаз, а только лучше работают на передачу образа тяжёлой надёжной машины.

Приятно удивила проработка пола платформы – присутствует насечка, передана расшивка технологических люков. Но при этом о днище модели производитель полностью забыл – предельно упрощённое, не показан ни один люк, присутствуют лишь одни отверстия для крепёжных винтов.

Образцы строительной техники

Для обеспечения гражданских нужд было разработано ограниченное, но функциональное количество образцов техники, которые и по сей день можно встретить во время выполнения разных работ. К примеру, гусеничный тягач ГТМ-6.0, отличительной особенностью которого является высокая многофункциональность.

Изначально, данная разработка предназначалась исключительно для использования в качестве базы с целью последующей установки на нее различного по конфигурации навесного оборудования, использующего пассивные рабочие органы (к примеру, это касается ПКТ, БКТ). Среди особенностей данного тягача можно выделить установленный четырехтактный двигатель ЯМЗ. Мощность агрегата составляет порядка 300-310 лошадиных сил. Это позволяет обеспечивать отличную тягу и выдерживать значительные нагрузки, оказываемые в процессе транспортировки.

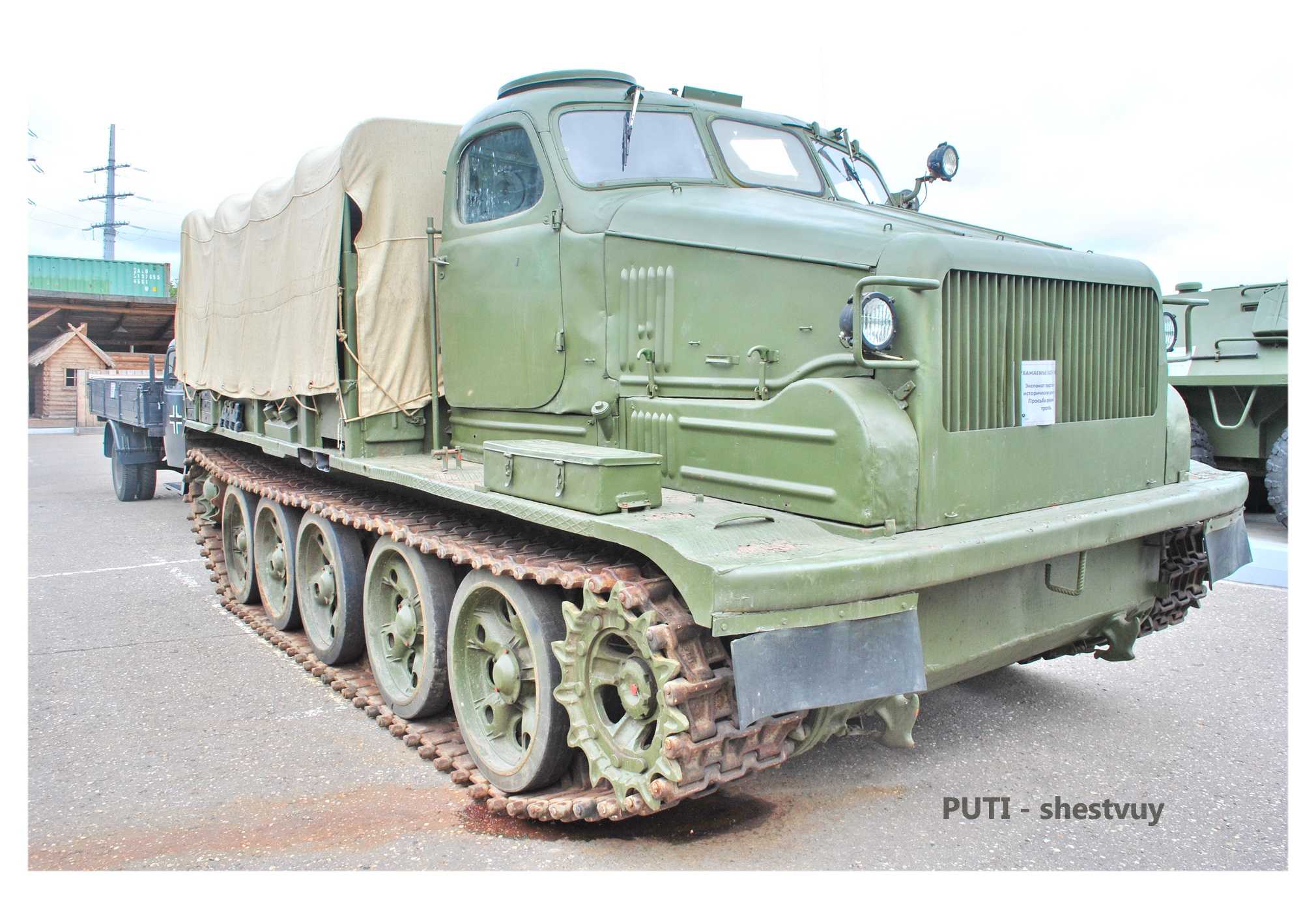

АТ-Т (AT-T)

Тяжелый артиллерийский тягач АТ-Т (AT-T)

АТ-Т (AT-T) — Артиллерийский Тягач — Тяжелый, Объект 401 — советский тяжелый артиллерийский тягач, созданный в Харькове в 1947 году для буксировки артиллерийских орудий, боекомплекта к ним, орудийного расчета, снаряжения и прицепов массой до 25 тонн по всем дорогам и по бездорожью. Кроме того, тяжелый тягач АТ-Т (AT-T) незаменым в народном хозяйстве, особенно Сибири и Крайнего Севера.

Тактико-технические характеристики тягача АТ-Т (AT-T)

• Длина 6,99 м, ширина 3,14 м, высота по кабине 2,85 м
• Вместимость кабины 4 чел
• Вместимость кузова 16-18 чел
• Масса 20 т
• Масса буксируемого прицепа до 25 т
• Грузоподъемность 5 т
• Клиренс (дорожный просвет) 425 мм
• Ширина трака гусеницы 500 мм
• Силовая установка: 12-цилиндровый дизельный двигатель жидкостного охлаждения В-401 мощностью 415 л.с. (305 кВт) при 1600 об/мин
• Запас хода 750 км по шоссе
• Максимальная скорость 36 км/час по шоссе, 18 км/час по пересеченной местности
• Удельное давление на грунт 0,65 кг/см2
• Преодолеваемое препятствие при полной нагрузке: угол подъема 30°, угол подъема с прицепом 25°, крен 25°, ширина рва 1,9 м, глубина брода 1 м, стенка высотой 0,85 м

Тяжелый артиллерийский тягач АТ-Т (at-t) под заводским обозначением 401 создан КБ Харьковского машиностроительного завода им. Малышева (ХМЗ) в конце 1940-х годов. Серийное производство машины началось с 1950 года и осуществлялось до 1979 года.

Тяжелый артиллерийский тягач АТ-Т (at-t) построен на гусеничном ходу с передним расположением двигателя и кабины капотного типа. За кабиной размещена грузовая платформа.

Корпус тяжелого артиллерийского тягача АТ-Т (at-t) имеет сварную конструкцию. В передней части корпуса находится 12-цилиндровый дизельный двигатель жидкостного охлаждения В-401 мощностью 415 л.с. (305 кВт) при 1600 об/мин, над ним — четырехместная кабина с системой отопления и вентиляции. Кабина заимствована у грузового автомобиля ЗИС-150 и расширена на одного человека. Шумоизоляция кабины, компенсация тряски при движении АТ-Т (at-t) не предусмотрены, поэтому водителю положен танковый шлемофон.

Грузовая платформа АТ-Т (at-t) расположена сразу за кабиной. Она накрывается брезентовым тентом, имеет открывающийся задний борт и вмещает 16-18 сидячих мест. Грузоподъемность платформы составляет 5 т, а площадь её пола – 10,5 м2.

Тяжелый артиллерийский тягач АТ-Т (at-t) имеет независимую торсионную подвеску с пятью большими сдвоенными опорными катками по каждому борту. Гусеничный движитель АТ-Т (at-t) разработан на базе танка Т-54. Гусеницы мелкозвенчатые, с цевочным зацеплением и открытым шарниром. Ведущие колеса передние, со сменными зубчатыми венцами. Направляющие колеса с механизмами натяжения гусениц находятся в корме АТ-Т (at-t).

Трансмиссия тяжелого тягача АТ-Т (at-t) состоит из многодискового главного фрикциона сухого трения, пятиступенчатой коробки перемены передач (КПП) с отбором мощности на лебедку, двух двухступенчатых планетарных механизмов поворота и двух одноступенчатых бортовых передач.

Артиллерийский тягач АТ-Т на удлиненном семикатковом шасси

Тяговая лебедка с усилием на крюке 25 тс (250кН) и длиной троса 100 м смонтирована под грузовой платформой машины. Лебедка АТ-Т (at-t) состоит из редуктора, барабана с тросом, тросоукладчика, тяговых роликов, перегрузочного механизма и тормоза, удерживающего вытаскиваемый объект на месте при внезапной остановке лебедки.

Тяжелый артиллерийский тягач АТ-Т (at-t) на протяжении своего производства неоднократно модернизировался для более эффективного применения в войсках и народном хозяйстве. Эти машины успешно использовались в освоении Антарктики. На базе тягача АТ-Т (at-t) разработаны целый ряд инженерных машин.

Кабина

На фото ниже показано, что имеется в кабине тягача.

Далее приведем расшифровку схемы:

• 1 – водительское сиденье.
• 2 – съемная рукоять контроля лебедки.
• 3, 4 – поворотные рычаги.
• 5 – зеркало.
• 6, 7 – индикаторы магистрального давления воздуха.
• 8 – манометр контроля наполнения баллонов пуска мотора.
• 9 – прикрытие со светофильтром.
• 10 – спидометр.
• 11 – датчик давления масла.
• 12 – очистители стекол.
• 13 – тахометр.
• 14 – индикатор температуры масла.
• 15 – обогреватели стекол.
• 16 – счетчик моточасов.
• 17 – проверка температуры хладагента.
• 18 – осветительный элемент.
• 19 – звуковой сигнал.
• 20, 22 – сигнальные лампы положения лебедочного троса.
• 21 – выключатель наружного освещения.
• 24 – аптечка.
• 25 – резервуар для атмосферного старта мотора.
• 26 – крышка лючка. 27 – коробок ЗИП.
• 28 – защита предохранителей.
• 29 – рычажок вентиляционного люка.
• 30 – вольтамперметр.
• 31 – стартер.
• 32 – переключение передач.
• 33 – газ (педаль).
• 34 – подача горючего.
• 35 – ручка топливоподкачивающей помпы.
• 36 – рукоять крана распределения горючего.
• 37 – редукционный вентиль воздушного запуска.
• 38 – тормоз (педаль).
• 39 – управление жалюзи.
• 40 – контроллер основного фрикциона.
