Мотоцикла иж планета 5: технические характеристики

Модификации

Модель «ИЖ Планета-5» базовая.
Модель с двумя глушителями, гидропневматической передней подвеской, дисковым тормозом.
Модификация с раздельными контурами смазки, бесконтактной электронной системой зажигания, пружинным амортизатором с гидравликой.
Модификация с литыми колесами из легкого сплава.
Модель с барабанным двухкулачковым тормозным механизмом переднего колеса.
Модель с барабанным тормозом на переднем колесе и совмещенной системой смазки.
Модификация, оборудованная наколенными полуобтекателями и багажником.
Модель с литыми колесами, багажником, полуобтекателями и дугами безопасности.
Модификация с двумя глушителями и передним барабанным тормозом.

Двигатель

Мотоцикл Иж «Планета-5» оснащен двигателем, который на малых оборотах обладает очень приличной тягой по сегодняшним меркам. Его основные характеристики следующие:

такого вида всегда были и остаются наиболее часто применяемыми для классических мотоциклов.
двухтактные превосходят своих четырехтактных конкурентов по мощности, а также дешевизне и много вариантности тюнинга, но уступают им по надежности, ресурсу, расходу топлива, экологичности и требованиям по обслуживанию.
на то, что автомобили с карбюраторными двигателями остались в прошлом, на мототранспорте карбюраторы продолжают использоваться
: 346 см3 – объем современных одноцилиндровых двигателей как правило не ниже 50 и не выше 700 см3.
бензин с минимальным октановым числом 76
до 22 л.с.
масла и бензина (их смесь следует заливать в топливный бак): 1/30–1/70.
(степень сжатия содержимого камеры сгорания): не менее 8,5
8450 оборотов в минуту

Именно двигатель обеспечивает Иж «Планете-5» разгон до 100 км/ч и другие скоростные и тяговые качества, не дающие ему отстать от аналогов-конкурентов.

Плюсы и минусы

Этот байк действительно весьма неплох, пусть и архаичен. Двигатель Иж Планета 5 отличается живучестью, да и трансмиссия тоже, а запчасти стоят довольно дёшево.

Преимущества

Ремонтопригодность. В случае необходимости его легко починить своими силами, даже не имея особых технических навыков.

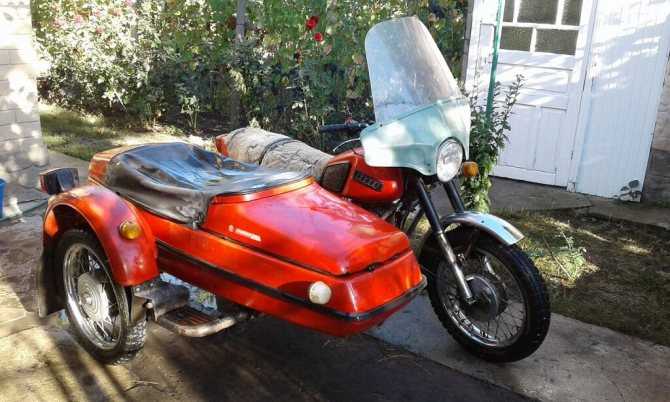

Коляска. Это один из немногих байков, которые ей укомплектовывались.
Цена. Купить ИЖ Планета 5 в состоянии “на ходу” можно тысяч за 5 рублей, если повезёт.

Недостатки

Возраст. В сочетании с невысоким качеством комплектующих это приводит к довольно частым мелким поломкам технического характера.
Коррозия. Рама мотоцикла ИЖ Планета 5 часто начинает ржаветь, особенно если хранить байк в сыром гараже с плохой вентиляцией.
2-тактный двигатель. Приходится смешивать бензин с маслом, прежде чем заливать его в бензобак. А чтобы поболтать своего двухколёсного друга из стороны в сторону, смешав тем самым бензин с маслом в прямо в баке, требуется немалая физическая сила .

«Болячки»

В планетовской КПП болячек аж три штука:

Течь масла из заглушки промежуточного вала
Плохое зацепление шестерен на первой передаче
Постоянное отворачивание болтов крепящих упор вала переключения передач

Проблема с течью масла я решаю очень легко и просто: вынимаю стопорное кольцо; извлекаю подшипник промежуточного вала, обезжириваю заглушку, стопорное кольцо, посадочное отверстие, затем наношу на наружную кромку заглушки герметик, ставлю ее на место и сразу же прижимаю ее подшипником и вуаля — течь устранена!

Вследствие заводской недоработки, шестерня-каретка включения первой-третьей передачи заходит своими кулачками в шестерню первой передачи не полностью, а лишь малой частью едва цепляя кулачками шестерню из-за чего быстро изнашиваются кромки и первая передача начинает выбивать.

На фото этот момент неплохо виден. У конкретно этой шестерни зацеп составлял не больше пары миллиметров. Вылечить эту «болячку» сложно: со стороны шестерни первой передачи нужно прошлифовать на 3-4 мм торец промежуточного вала и с помощью регулировочных шайб пододвинуть шестерню первой передачи к каретке. Другого пути я не вижу.

Болты крепящие упор в процессе эксплуатации постоянно откручиваются то ли от вибрации, то ли еще от чего — откручиваются и все тут, как их только не затягивай… Не помогают даже специальные контрящие шайбы. Я долго боролся с этим безобразием всеми известными мне традиционными способами и пришел к выводу, что лучше всего эту проблему решает красный фиксатор резьбы. Смело садите на него болты и избавитесь от этой проблеме раз и на всегда.

Отзыв ИЖ Планета Спорт 350 (1978 г.)

Приветствую! В армии довелось служить с ребятами, которые много ездили на мотоциклах, кто в селе, кто в городе. До этого НИКОГДА не представлял себе, что меня заинтересует мототехника. Но это случилось, и после дембеля я всерьёз задумался об отцовском Иж Планета Спорт 1978 года выпуска, который вот уже несколько лет стоял в гараже у знакомого. Я очень полюбил японские и британские мотивы, которыми были пропитаны Триумф Бонневиль и Кавасаки W800/650, благо Планета Спорт внешне очень походил на японские мотоциклы 60-70-х годов.

Отучившись в автошколе, я стал им заниматься. Стучащий поршневой палец заказал замену поршня с кольцами и себя самого, заменили задние амортизаторы с пружинами, заднюю камеру. Мотоцикл был уже не из той серии, что оснащались карбюраторами «Микуни» и импортной электрикой, не было системы раздельной смазки. На машине был советский карбюратор К-62 и колёса с толстыми спицами. Карбюратор тоже попросился на замену, причём К-62 уже давно не делали, так что на помощь пришёл К-65 с такими же характеристиками. К слову, Спорты с «Микуни» были на 4 л.с. мощнее за счёт большего диффузора; моя Планета имеет мощность 28 л.с.

Под конец зимы стали ковыряться, пробовать, менять. Выявилась проблема: мотоцикл запускался относительно легко, но на дачу газа реагировал провалом тяги. А после того, как его глушили, заводиться снова отказывался наотрез. Я с мотоциклом столкнулся впервые, так что разбирался со знающими людьми. В результате остались подозрения насчёт конденсатора, высоковольтного провода и контактов. Контакты сняли, посмотрели, зачистили, выставили зазор — всё то же самое. Сменили провод и случилось чудо. Он стал работать!

Слышал про то, что «Минск» часто заводится в обратную сторону, получая 4 передачи заднего хода и не одной переднего

Усилия на органах управления, конечно, не сравнить с моим BM Classic 200: сцепление тугое, передачи включаются тоже не так легко. Зато очень удобная посадка, задний тормоз, передаточные числа подобраны более рационально, кроме, разве что, первой передачи. На холостых хотелось бы катиться помедленее, ВМ на первой просто ползёт, если нужно. Я привык в большей степени пользоваться передним тормозом на ВМ, если не требуется радикального снижения скорости, но на Планете спереди устроился барабан, который замедления сильного не даёт, плюс он не связан с выключателем стоп-сигнала, так что задний тормоз всегда помогает. Бак мне показался узковатым, так что обхватить его коленями сложно. Зато мотоцикл очень легко наклонять в поворотах, хотя я и не гоняю. Изначально было одно прямоугольное зеркальце в торце левой рукоятки, оно расшаталось от сильных вибраций и жило своей жизнью, так что я сменил его на два круглых на высоких стойках. Поворотники очень яркие, а вот фонарь уже подслеповат.

Мотоциклу не хватает боковой стойки, чтобы его можно было оперативно ставить. Плюс конструкторы Ижмаша посчитали, что будет здорово сделать зацеп центральной подставки справа, а ручку слева, но я уже приноровился поднимать мотоцикл, стоя справа от него. Немало хлопот доставляет двухтактность двигателя, я себе завёл мерную баночку для масла. Использую «Лукойл» для 2-тактных двигателей 1:50. Инструкция по Спорту требует масло МС-20 в пропорции 1:25, но масло это очень редкое для обывателя, так что «Лукойл» вполне нормально работает. Дыма в выхлопе немного, зато при переливе масла (больше, чем 1:50) работает мотор очень хреново, неустойчиво, закидывает свечу. Очень хорошо чувствует, когда масла многовато.

Недавно выезжал на нём на большую дорогу, и при повороте на грунтовку переднее колесо поехало по песку, мотоцикл завалился. Благо, ехал я на первой передаче на холостых оборотах, так что я его подхватил на правую ногу и удержался. Сказывается недостаток опыта.

Прогретый двигатель запускается с первого-второго качка, вот с холостыми оборотами не всё гладко. Отрегулирую холостой ход винтом на карбе, проехал — мотор на неётрали ревёт, как бешеный. Убавляю, проезжаю немного, он при остановке уже захлёбывается, старается заглохнуть. В чём дело, не пойму.

Установка подшипников и сальников

Устанавливаем в левую половинку картера стопорное кольцо.

В зависимости от модели коренного сальника — устанавливаем в посадочное отверстие коренного подшипника распорную втулку, либо, если сальник у вас изначально стоял широкий (есть такие) — нагреваем картер и с внутренней стороны картера ставим сальник до упора в стопорное кольцо.

На моем двигателе стоял обычный узкий сальник, поэтому я ставлю втулку.

При помощи оправки в предварительно нагретый картер ставим коренной сальник.

Быстро, пока не остыл картер ложем на сальник маслонаправляющию шайбу. Маслонаправляющая шайба имеет профиль в виде блюдца. Кладем ее на сальник так, чтобы вогнутой стороной она была обращена к нам, а выгнутой к корзине сцепления.

Пока картер не остыл — прессуем в него с помощью оправки наружную обойму коренного подшипника.

Если вы будите менять коренные подшипники на новые — не поленитесь: найдите лист железа толщиной 7-8 мм, выпилите в нем клин под шатун, пропустите лист железа между щек коленчатого вала и при помощи оправки набейте коренной подшипник на цапфу.

Таким образом вы обезопасите себя от порчи коленчатого вала. Коренной подшипник имеет очень большой натяг и заходит на цапфу с очень большим усилием. Не редки случаи, когда люди попросту выбивали цапфу (цапфа на планетовском коленчатом вале запрессовывается в щеку) внутрь коленчатого вала, но подшипник одеть им так и не удавалось.

Родной made in USSR 2505 КМ

Разборка и сборка коробки «Иж-Планета 5»

Сначала потребуется провести полный демонтаж муфты сцепления, пускового устройства и моторной передачи, а также слить масло. После того как эти манипуляции проведены, можно приступать к снятию КП. В районе правой части мотора выкрутить восемь винтов крепления. Снимаются подножки водителя, рычаг ножного тормоза, крышка картера с правой стороны. Отсоединяется тросик сцепления, достается шарик и толкатель первичного вала. После этого разъединяется цепь. Обозначения на фото ниже: диски сцепления (1,3), нижний диск (2), внутренний барабан (4), гайки (5, 6).

На подготовленную ветошь или бумагу кладется картерная крышка. Вытащить ее можно, взяв руками за звездочку и потянув на себя

Если элемент не поддается, обратите внимание на опорную шайбу червячного вала, которая могла перекоситься. В отверстие между картером и крышкой следует засунуть пинцет или нож, после чего поправить деталь

При демонтаже корпуса может выпасть пара шайб. Второй элемент немного толще и монтируется на копирный вал. Их необходимо подписать и убрать к остальным запчастям.

Сборка и разборка

Прежде чем задумываться о мощности, необходимо разобраться в техническом обслуживании мотоцикла. Зачастую, гоняясь за скоростью и внешним видом, владельцы забывают об элементарных правилах эксплуатации своего любимца. Вследствие халатности, и не только, возникают различного рода поломки. Устранение проблем можно выполнить самостоятельно. Учитывая, что разборка и сборка двигателя ИЖ Планета 5 очень просты, их можно выполнить в домашних условиях. Тем не менее, рекомендуется прибегнуть к созданной заводом книге по эксплуатации и техническому обслуживанию мотоцикла.

Бывают случаи, когда книга техобслуживания была давно утеряна, или вовсе не получена при покупке. В таком случае вот простой порядок разборки двигателя:

Следует учесть, что чем чище будет ваше рабочее место, тем лучше будет произведен ремонт, поскольку грязь, попавшая внутрь двигателя, может затруднить его работу и даже стать причиной очередной поломки. Не поленитесь перед работой хорошо отмыть мотор.

Записывайте, либо отмечайте ход своих действий. Это поможет при сборке. Группируйте детали в порядке их разбора и комплектуйте по расположению. Чем организованней будет процесс разборки, тем быстрее вы соберете двигатель ИЖ Планета 5, технические характеристики которого вновь станут радовать вас.

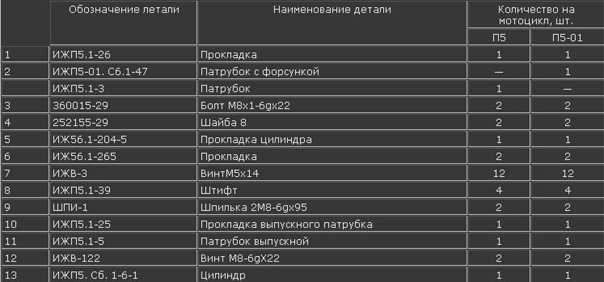

Итак, первым делом необходимо снять трубку выпуска

Удобнее всего будет не откручивать ее полностью, а только со стороны двигателя и привязать к устойчивой детали.
Теперь приступите к снятию крышки цилиндров, закрепленной на четыре болта и сами цилиндры, осторожно, не повредите прокладки. Повреждение прокладок приведет к нарушению давления и компрессии двигателя.
Снимите трубку на чехле цепи.
Выбейте передний палец укрепляющий двигатель

Выбивайте аккуратно, погнутая деталь обратно не залезет.
Теперь приступайте к креплениям двигателя. Отверните все гайки и болты с задней части двигателя.
Когда двигатель не закреплен, убираем его в сторону, на устойчивую поверхность. На поддоне расположены семь болтов, их необходимо открутить. После аккуратно снимите поддон. Снимите пластину выносящего маховика и прокладку, зафиксируйте двигатель. Зафиксировать двигатель лучше на верстаке, если его нет, то массивный стол подойдет.
Переходим к выносящему маховику. Чтобы ослабить болт, крепящий маховик, понадобятся торцевой ключ и длинная прочная монтировка. Резьба на шляпке довольно мягкая, если переусердствовать – можно сорвать.
Затем разделяем половинки поддона. Они еще понадобятся, так что не убираем их в «дальний угол».
Теперь переходим к выносящему маховику и шпону. Они снимаются просто, особых навыков не требуют.
Запомнив места расположения регулировочных шайб, последовательно выньте передний, задний и копирный валы.
Переходим к крышкам кривошипных камер. Вывернув шпильки аккуратно снимаем крышки и кольца.
Затем снова необходимо вернуться к поддону. Выньте коленчатые валы из его половинок.
Дальше снимите подшипники половинок картера. Открутите обойму и винты с сальником коленчатого вала.
И последний шаг. Снимите установочные кольца и выбейте сальники. Сборка осуществляется в обратном порядке, но необходимо закручивать болты и шпильке с определенными усилиями. В остальном не должно возникнуть вопросов о том, как собрать двигатель ИЖ Планета 5.

https://youtube.com/watch?v=tevB1eKeeVU

Сборка половинок картера

Обезжириваем разъем половинок, выбиваем немного направляющие втулки так, чтобы они вышли над плоскостью на 5-6 мм. В зависимости от вашего желания — собираем КПП. Лично я, КПП собираю только после сборки двигателя, мне так удобней.

Наносим на разъем любой автомобильный герметик, устанавливаем вторую половинку картера, достукиваем ее кияночкой, устанавливаем крышку КПП и стягиваем картер болтами.

Болты тянем не абы как, а строго по фен-шую: тянем примерно на треть усилия сначала середину крест накрест, потом периферию и постепенно увеличивая усилие за несколько кругов затягиваем болты на сколько хватает силы.

Аккумулятор

Аккумулятор в мотоцикле маломощный. У мотоцикла отсутствует стартер, поэтому его задача только подать напряжение на систему зажигания и обмотку возбуждения генератора во время пуска. Благодаря аккумулятору, рассчитанному на 12 вольт, обеспечивается стабильный пуск пятой Планеты, до третей модели проводка была 6-ти вольтовой, а зажигание не всегда четким.

Возможные неисправности батареи:

— корпуса, пластин, вытекание электролита.
— определяется замером с помощи ареометра.
— выявляется замером сопротивления.
минус не на корпус (раму) мотоцикла — не будет работать вся электроника.

СТЕЛС

Российские мотоциклы бренда «Стелс» выпускаются компанией «Веломоторс». Это более осовремененные модели двухколесных транспортных средств, которые выпускаются с 1996 года.

Компания выпускает разные виды мотоциклов: эндуро, дорожные, чопперы. Вот некоторые популярные модели «Стелс»:

Представленные в статье мотоциклы продолжают выпускаться в России по сей день, хотя данная отрасль в стране развита не на должном уровне. Многие из производителей ведут свою историю со времен СССР. На российских дорогах отечественные мотоциклы встречаются реже, чем заграничные, поскольку во многом уступают им.

Лучшие туристические мотоциклы:

Прежде всего BMW F800GT выбирают люди для комфортной езды по ровным европейским автобанам на большие расстояния. Немецкий производитель предусмотрел в этом мотоцикле все для комфортных и беспроблемных поездок. Оснащен ременной передачей (пропадает необходимость обслуживать цепь), а также развитым обтекателем, который не дает встречному воздуху доставлять неудобство. Кроме того, байк продается оснащенный разными электронными помощниками, что благоприятно сказывается на безопасности.

Уже в базе «немец» получил рулевой демпфер, электрорегулировку подвески и ABS. А из-за довольно компактных габаритов BMW F800GT помимо поездок на длинные расстояния также будет незаменим и в городских условиях.

1. мотор: объем 649 см3;

1. производительность: 61 л.с.;

1. максимальная скорость: 180 км/ч.;

стоимость: от 395 тыс. рублей;

По сути китайский CF-Moto 650 TK является очередным клоном немецкого байка BMW R1200RT — ну любят китайцы копировать все хорошее, у них этого не отнять. Внешний вид мотоцикла почти идентичен своему донору. Несмотря на это, он попал в Книгу рекордов Гиннесса, на нем совершили самый долгий беспрерывный переезд — 34 тыс. км. Помимо этого, брэнд обеспечивает нужды высшего эшелона власти Поднебесной.

За небольшие деньги вам достанется очень надежный, комфортабельный железный друг. Из основного оборудования стоит выделить систему AБC, багажную систему и музыкой. В результате вы купите байк, который прослужит вам верой и правдой не год, и даже не два, а гораздо дольше. Сегодня дилерские центры есть почти в каждом большом городе, поэтому дефицита с запчастями также не будет. Из-за небольшой стоимости он вполне подходит под категорию бюджетный мотоцикл.

1. двигатель: объем 800 см3;

1. производительность: 90 л.с.;

1. расход топлива: 3,4 литра;

1. максималка: свыше 200 км/ч.;

стоимость: от 766 тыс. рублей;

Лучшие спортивные мотоциклы:

Премьера нового японского мотоцикла Kawasaki Ninja 300 прошла еще шесть лет назад, и за время пребывания на рынке стал очень популярным во всем мире и в России в частности. Свою популярность «японец» приобрел прежде всего благодаря потрясающему внешнему виду. Кроме того, компания Kawasaki предлагает на выбор покупателю широкую цветовою гамму. Из оснащения стоит подчеркнуть систему АБС.

«Трехсотый» демонстрирует феноменальную проходимость в тяжелых дорожных условиях, а в виде спортивного обтекателя владелец получает качественную защиту от встречного ветра. Кроме того, «ниндзя» оснастили достаточно вместительным бензобаком, что позволяет без заправок преодолевать расстояния более 400 км.

Отметим, несмотря на то, что байк выполнен в спортивном стиле, Ninja все же относится к классу дорожных мотоциклов и имеет прямую посадку водителя.

1. движок: рабочий объем 300 см3;

1. производительность: 39 л.с.;

1. max speed: 180 км/ч.;

ценник: 451 тыс. рублей;

Итальянский спротбайк Aprilia RS4 125 — лучший спортивный мотоцикл для новичка. Отличается от своих конкурентов прежде всего дерзким и агрессивным внешним видом. Несмотря на то, что марка оснастила не слишком мощным мотором, но поверьте, находясь за рулем данного «итальянца» вы получите непередаваемые эмоции. Он очень динамичный, надежный, а также легок в управлении (справится даже новичок) благодаря низкому центру тяжести. Компактные размеры делают его привлекательным даже для женского пола.

Весь потенциал Aprilia RS4 125 прекрасно раскрывается в рамках небольшого гоночного мототрека, куда байкер обладающий этим аппаратом непременно заглянет. Итальянские инженеры выполнили внешний вид мотоцикла в фирменном стиле компании. А из-за установленного «квикшифтера» пропадает необходимость выжимать сцепление при переключении скоростей. Еще один из очевидных плюсов этого агрегата — низкая цена.

1. силовой агрегат: объем 124 см3;

1. силовая отдача: 15 л.с.;

1. скоростной предел: 151 км/ч.;

купить можно: от 249 тыс. рублей;

Технические характеристики ИЖ Планета 4

Общие характеристики:

сухой вес — 168 кг, с люлькой – 263 кг;
максимальная скорость — 120 км/ч, с люлькой – 80 км/ч;
расход горючего — 6,6 л/100 км, с люлькой – 7,2л/100 км.

Габариты:

длина — 2170 мм, с люлькой – 2200 мм;
ширина — 810 мм, с люлькой – 1700 мм;
высота — 1170 мм, с люлькой — 1300 мм;
колесная база—1460 мм.

Мотор:

одноцилиндровый, двухтактный;
объем — 346 кубов;
мощность — 20 лошадиных сил/15 кВт при 4600—6000 об/мин;
карбюратор К62И;
контактно-масляный воздухоочиститель;
горючее — 76-й бензин;

Трансмиссия:

многодисковое сцепление, расположено в масляной ванне;
КПП — четырехступенчатая;

В свое время Планета 4 ездила на ура и сейчас сохранилось не мало хороших мотоциклов, есть умельцы, которые превращают эти аппараты в поистине чудо техники: настраивают двигатель как надо, меняют запчасти на более новые и красивые, особенно руль можно поставить другой, получится отличный чоппер, в общем, делая тюнинг Планеты 4 нет каких-либо пределов воображения, если есть руки и талант, то можно много чего интересного придумать из старенькой Планеты 4.

А вот видео о том, как может красиво выглядеть ИЖ Планета 4:

Коробка передач Иж Планета 5

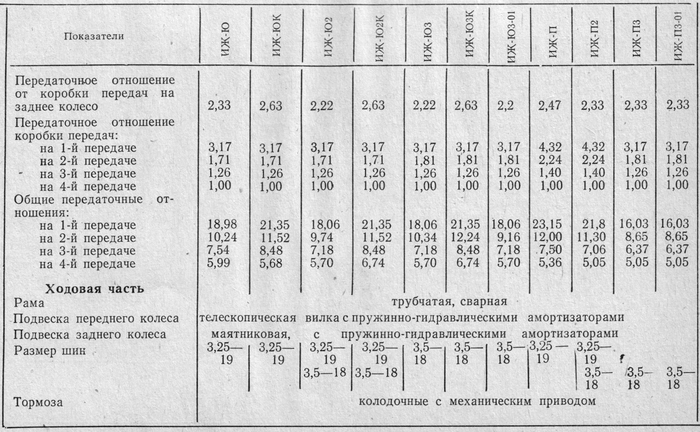

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Снимите промежуточный вал.

Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.

Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.

Выньте шестерню первой передачи

Обратите внимание на ее положение в картере

Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.

Отверните гайку звездочки и снимите ее.

Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!

При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.

Отделяем прокладку крышки.

Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.

Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?

Источник

СТЕЛС

Дорожный мотоцикл «Стелс 600 Бенелли» (Stels 600 Benelli) стоимостью в 350 000 рублей. Является самым мощным во всей линейке дорожных мотоциклов от бренда. Быстрый и легкий, плавно маневрирует в городской потоке и легко преодолевает расстояния автомагистралей. Стоимость – около 320 000 рублей.
«Стелс 450 эндуро» (Stels 450 Enduro) хорошо преодолевает дороги с любым покрытием. На нем легко проделывать трюки и удерживать транспорт на скоростях. Мотоцикл отличается послушанием в управлении из-за надежной тормозной системы и внедорожной плотной резины на алюминиевых дисках. Стоимость – около 215 000 рублей.

Капитальный ремонт

Техническую ревизию модели «ИЖ Планета-5» следует проводить по мере необходимости:

при износе поршневой группы, когда уменьшается компрессия и падает мощность двигателя;
при появлении постороннего шума в коробке передач;
когда «ведет» сцепление.

Одновременно с капитальным ремонтом мотоцикла следует провести осмотр и профилактику всех без исключения узлов и агрегатов, а также подкрасить царапины и выровнять вмятины на корпусе мотоцикла, если таковые имеются.

При необходимости замены отдельных деталей следует менять их только на новые, приобретенные в специализированных магазинах. Запчасти на «ИЖ Планета-5» продаются в достаточном ассортименте.

Профилактический ремонт мотоцикла можно сделать в условиях домашней мастерской или гаража

Важно, чтобы при этом под рукой был набор необходимых инструментов, это накидные и рожковые ключи, выколотки, напильники и рашпили, тиски, сверлильный станок и шлифовальная машина

Капитальный ремонт мотоцикла, двигателя или коробки передач возможен только в специализированной мастерской, оборудованной всеми необходимыми приспособлениями, токарным и фрезерным станками и полным набором слесарных инструментов.

Если возникнет необходимость замены изношенного цилиндра вместе с поршнем, то следует приобрести новые детали в заводской упаковке, так как в этом случае они будут подобраны попарно и соответствовать по параметрам. Никакой подгонки в этом случае не понадобится.

Слабые места двигателя ИЖ-П5

Воздушный фильтр;
Цилиндро-поршневая группа;
Коробка передач.

Более подробно о слабых местах силового агрегата ИЖ-П5…

Воздушный фильтр . Для предотвращения попадания пыли в двигатель требуется частая промывка и промасливание фильтрующего элемента. Установка бумажного фильтра позволила бы сократить время на обслуживании двигателя при ТО и улучшила бы качество очистки воздуха подающего в карбюратор.

ЦПГ изнашивается через 20 000-25 000 км по причине отсутствия водяного охлаждения.

Коробка передач . С годами вследствие выработки происходит самовыключение передач и регулировка проблему не устраняет. В этом случае необходима переборка КПП с заменой выработанных деталей.

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Алгоритм действий следующий:

устанавливаем мотоцикл на подножку;
включаем нейтраль;
выкручиваем свечу зажигания из цилиндра;
снимаем крышку картера двигателя;

проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
с помощью отвертки ослабляем затяжку стопорного винта;
используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
собираем все обратной последовательности;

включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

ослабляем с помощью рожкового ключа контргайку;
включаем зажигание;
нажимаем на кнопку включения звукового сигнала;
с помощью отвертки регулируем тональность;
повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о ). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Найти оборванный провод или повреждение изоляции легко (например, плохой контакт всегда греется).

В этом случае смотрим — если искра у вывода катушки и на выходе у контакта свечи. Сейчас подробно о главных узлах проводки Иж планета.
