Электромеханический стояночный тормоз

Как пользоваться?

В современных авто, особенно с автоматической трансмиссией, неважно это автомат — вариатор или даже робот. Электронные ручники практически обязательны, все потому что они работают с многими современными системами, например AUTO HOLD (автоматическое удержание в пробках и светофорах)

В итоге у нас образовывается как бы три состояния работы этого узла:

Совмещенное с системами безопасности.
AUTO HOLD. Нужен в основном для АКПП. Когда включается режим «D» – DRIVE, если отпустить педаль тормоза, машина ВСЕГДА будет «ползти» (на небольшой скорости вперед). Именно AUTO HOLD автоматически фиксирует машину на месте, когда вы сильно надавите на педаль тормоза (даже при включенном режиме «D»). Это помогает особенно в больших городах, в пробках, когда постоянно нажимать на педаль тормоза, мягко сказать утомительно. А дергать селектор на АКПП в нейтраль, не всегда правильно. Про этот режим у меня будет отдельная статья.
НУ и последнее и что говорится по назначению. Это ручной тормоз. Расскажу, как им пользоваться.

Когда вы подъехали на автомобиле к месту стоянки (трансмиссия может быть и механическая). Вы должны перевести селектор в положение «нейтраль» (N), можно и (P) паркинг (если у вас АКПП). Далее как написано во многих инструкциях, нужно зафиксировать машину, особенно если стоит на горке. Режим «ПАРКИНГ», на больших уклонах не работает (более 20 градусов), авто может покатиться. То есть ручник, должен присутствовать ОБЯЗАТЕЛЬНО!

Вместо того, чтобы поднять рычаг стояночного тормоза, вы просто нажимаете кнопку (ну или поднимаете как у меня на KIA OPTIMA). Сзади слышите звук работы электрических моторов и все ваше транспортное средство (ТС) зафиксировано (на приборной панели загорится индикатор «ручника»).

Вот так легко и просто, не нужно упираться и «качать руки», как в ситуации с механическим вариантом.

Далее, после того как вам нужно куда то поехать, вы просто садитесь в салон, запускаете мотор, включаете первую передачу или режим «D», электронный ручник автоматически отключится. ТО есть вы его по любому не забудете отключить. Как видите все очень просто, я бы даже сказал элементарно.

Устройство и принцип работы электромеханического стояночного тормоза (EPB)

Важной частью любого автомобиля является стояночный тормоз, который фиксирует автомобиль на месте во время стоянки и предупреждает его непроизвольное откатывание назад или вперед. Современные автомобили все чаще стали оснащаться электромеханическим типом стояночного тормоза, в котором электроника заменяет привычный “ручник”

Аббревиатура электромеханического стояночного тормоза “EPB” расшифровывается как Electromechanical Parking Brake. Рассмотрим основные функции EPB и его отличия от классического стояночного тормоза. Разберем элементы устройства и принцип его работы.

Функции EPB

Клавиша включения электромеханического ручного тормоза с кнопкой Аuto Hold

К главным функциям EPB относятся:

удержание транспортного средства на месте при стоянке;
аварийное торможение при выходе из строя рабочей тормозной системы;
предотвращение отката автомобиля при старте на подъеме.

Устройство EPB

Электромеханический ручник устанавливается на задние колеса автомобиля. Конструктивно он состоит из следующих элементов:

тормозной механизм;
привод;
электронная система управления.

Схема управления электромеханическим стояночным тормозом

Тормозной механизм представлен штатными дисковыми тормозами автомобиля. Конструктивные изменения коснулись только рабочих цилиндров. На суппорте тормозного механизма устанавливается привод стояночного тормоза.

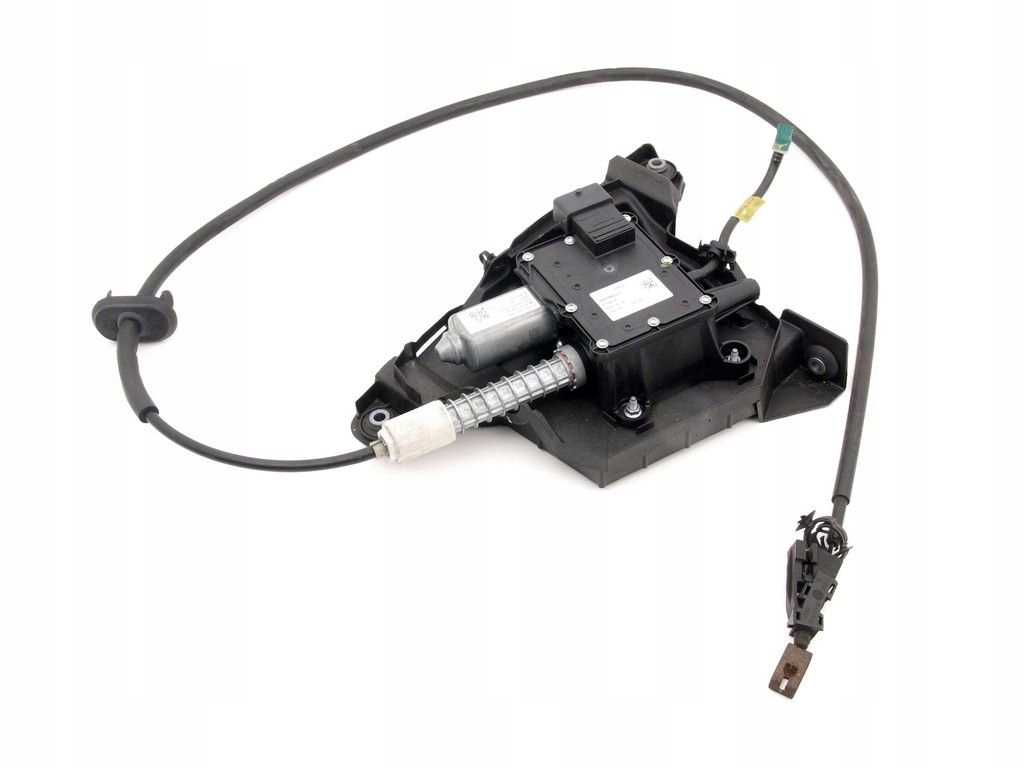

Электропривод ручника состоит из следующих частей, находящихся в одном корпусе:

электродвигатель;
ременная передача;
планетарный редуктор;
винтовой привод.

Электродвигатель посредством ременной передачи приводит в движение планетарный редуктор. Последний, снижая уровень шума и массу привода, воздействует на перемещение винтового привода. Привод, в свою очередь, отвечает за поступательное движение поршня тормозного механизма.

Электронный блок управления состоит из:

входных датчиков;
блока управления;
исполнительных механизмов.

Входные сигналы поступают в блок управления, как минимум, с трех элементов: с кнопки включения ручника (располагаемой на центральной консоли автомобиля), с датчика уклона (интегрирован в сам блок управления) и с датчика педали сцепления (расположенного на приводе сцепления), который фиксирует положение и скорость отпускания педали сцепления.

Блок управления через сигналы датчиков воздействует на исполнительные устройства (такие, как электродвигатель привода, например). Таким образом, блок управления напрямую взаимодействует с системами управления двигателем и курсовой устойчивости.

Принцип работы EPB

Принцип работы электромеханического стояночного тормоза имеет циклический характер: он то включается, то выключается.

EPB включается с помощью кнопки на центральном тоннеле в салоне автомобиля. Электродвигатель посредством редуктора и винтового привода притягивает тормозные колодки к тормозному диску. При этом происходит жесткая фиксация последнего.

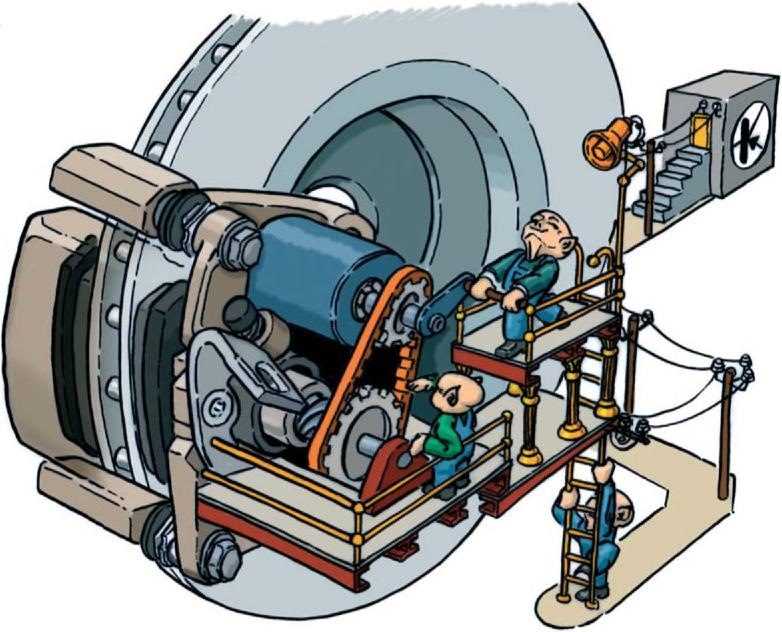

Принцип работы EPB в виде карикатуры

А выключается стояночный тормоз во время старта автомобиля. Это действие происходит автоматически. Также электронный ручник можно выключить, нажав на кнопку при уже нажатой педали тормоза.

В процессе выключения EPB блоком управления анализируются такие параметры, как: величина уклона, положение педали газа, положение и скорость отпускания педали сцепления. Благодаря этому и становится возможным своевременное выключение EPB, включая выключение с временной задержкой. Это предотвращает откат транспортного средства назад при старте на подъеме.

Большинство автомобилей, оснащенных EPB, рядом с кнопкой ручного тормоза имеют кнопку автоматического удержания транспортного средства при временной остановке (Auto Hold). Это очень удобно для автомобилей с АКПП. Особенно актуальна данная функция в городских пробках с частыми остановками и стартами. При нажатии водителем кнопки «Auto Hold» отпадает необходимость удерживать нажатой педаль тормоза после остановки автомобиля.

При длительном неподвижном положении EPB включается автоматически. Электрический стояночный ручник также включится автоматически, если водитель выключит зажигание, откроет дверь или отстегнет ремень безопасности.

Как отрегулировать стояночный тормоз

Принцип действия ручника

Принцип действия стояночного тормоза довольно прост: специальный стальной трос особым образом соединяет задние тормозные колодки автомобиля с ручкой тормоза. При поднятии ручки вверх трос натягивается — в результате этого колодки прижимаются к барабанам и колеса блокируются.

Когда нужно подтягивать трос ручника?

С течением времени поверхность колодок изнашивается, они утончаются, и для того чтобы колодки плотно прижимались к барабанам, трос приходится затягивать все сильнее. Потом наступает такой момент, когда уже и при полностью поднятой ручке ручник все равно не может удержать автомобиль на склоне. В таком случае нужно обязательно незамедлительно натянуть трос ручника.

Чтобы этого не произошло, производитель рекомендует проверять состояние ручника через каждые 30 000 км пробега автомобиля и своевременно подтягивать трос по мере необходимости.

Как правильно натянуть ручник: инструкция

Правильно отрегулированный тормоз в затянутом на 4-5 щелчков положении должен надежно удерживать автомобиль на склоне в 25 %. Если же машина скатывается с горки при поднятой ручке тормоза, трос нужно подтягивать. Однако, подтягивая ручник, нельзя впадать и в другую крайность: недопустимо чрезмерно затягивать трос. Ход рукояти тормоза не должен быть меньше 2 щелчков храпового устройства, ибо в противном случае ручник будет препятствовать вращению задних колес во время движения машины.

Загоните автомобиль на эстакаду или поставьте его в гараже на смотровую яму.
Если ваша «девятка» старенькая, выпущенная еще до 1995 года, тогда прежде чем начинать подтягивать тросик, поднимите рукоять ручного тормоза на один-два щелчка.
Вооружитесь двумя гаечными рожковыми ключами на «13» и пассатижами и заберитесь под автомобиль.
На его днище, поближе к задней части машины, отыщите механизм регулировки ручника.
Для того чтобы получить возможность изменять натяжение троса, ослабьте сначала контргайку натяжного механизма – в затянутом положении она надежно фиксирует регулировочную гайку и не дает ей проворачиваться.
Чтобы отпустить контргайку, одним ключиком удерживайте на месте регулировочную гайку, а вторым в это время откручивайте контрящую.
Теперь, придерживая шток пассатижами, начните закручивать регулировочную гайку. Затягивайте ее до тех пор, пока не получите нужное натяжение троса.
Когда тросик подтянется, проверьте степень его натяжения. Выберитесь из-под машины, сядьте в кабину автомобиля и убедитесь в том, что ход рычага ручного тормоза находится в пределах от двух до четырех щелчков храпового устройства. Примечание: у старых «девяток», выпущенных ранее 1995 года, диапазон хода ручника несколько больше – от 2 до 5 или 6 щелчков.
Если вы все сделали правильно, спуститесь под машину и хорошо затяните контргайку.

О том, как можно отрегулировать ручник в автомобилях других марок, читайте в нашей статье Как подтянуть ручник.

Чем полезен ручник?

Фактически, этот тип тормоза не всегда является «ручным тормозом». В зависимости от происхождения и типа автомобиля им можно управлять, затянув вручную рычаг, нажав ногу или специальную кнопку, поэтому в технической литературе это терпимо называют парковкой.

Помимо основной функции обездвиживания автомобиля при длительной остановке, его также можно использовать как аварийную систему при выходе из строя основного тормоза. Но это далеко не все задачи героя сегодняшней статьи.

Чем еще это может быть полезно? Ручной тормоз, например, незаменим при движении в гору, а также любим поклонниками агрессивной и экстремальной езды.

Выбор элементов ручного тормоза

Ручные тормоза выпускают все те же фирмы, что специализируется на тормозных «расходниках», суппортах и ремонтных комплектах. Вести поиски, скажем, тросика ручника можно по нескольким параметрам. Какой из них выбрать – дело владельца автомобиля или мотоцикла. Вот о каких параметрах идет речь:

Данные транспортного средства. В частности, марка и модель, а также год выпуска;
Код оригинальной комплектующей. Если у покупателя сохранены коды аналогов, оригиналы найти будет несложно;
VIN-код. Параметр, который владелец транспорта точно знает.

Немало важным фактором в выборе деталей ручника является то, кто его произвел. Отдавать предпочтение нужно или оригинальным комплектующим, или продукции фирм, имеющих партнерские отношения с автоконцернами. Хорошие комплектующие ручных тормозов можно найти под именами таких фирм:

TRW (Германия);
Cofle (Италия);
Metzger (Германия);
ABS (Нидерланды);
LPR (Италия);
FTE (Германия);
Valeo (Франция).

Важно отметить, что продукцию всех указанных выше фирм подделывают, причем весьма часто. Особенно «проблемными» являются производители из Италии. Также часто подделывают комплектующие стояночного тормоза от Bosch (Германия), намного реже – от Adriauto (Италия)

Внимательно осматривайте каждое изделие и его упаковку. Малейшие расхождения в дизайне, механические повреждения и неаккуратная полиграфия указывают на то, что автозапчасть является подделкой

Также часто подделывают комплектующие стояночного тормоза от Bosch (Германия), намного реже – от Adriauto (Италия). Внимательно осматривайте каждое изделие и его упаковку. Малейшие расхождения в дизайне, механические повреждения и неаккуратная полиграфия указывают на то, что автозапчасть является подделкой.

Конструкция тросового привода

Устройство ручного тормоза этого типа, устанавливаемое на подавляющем большинстве автомобилей, простое и обеспечивает автономное включение, независимо от основной системы. Как работают стандартные рабочие тормоза:

Водитель, нажимающий на педаль в салоне автомобиля, управляет поршнем главного гидроцилиндра.
Под действием поршня в трубопроводах с несжимаемой жидкостью создается давление, направленное на все колеса.
Двигаясь к рабочему цилиндру колеса, давление жидкости толкает поршни барабанного или дискового тормоза. В первом случае колодки раздвигаются, и сила трения останавливает вращение барабана. Во втором они плотно сжимают вращающийся диск.

Для стояночного тормоза «ручник» использует стандартные элементы — колодки, но отделяет их от собственной механической трансмиссии, состоящей из следующих частей:

упомянутый выше рычаг в салоне, снабженный механизмом блокировки в различных положениях и кнопочным устройством разблокировки;
основной трос, соединенный с рычагом и заканчивающийся монтажным кронштейном или арочной рейкой;
вторичные тросы подключаются к основному и подключаются к тормозным рычагам задних колес;
механизмы регулировки тросов (проставки, гайки и пружины), подвески внизу кузова;
распорные планки между колодками.

Система подключения обычно прячется под днищем в нише центрального тоннеля. Кабельные блоки имеют защитные кожухи для предотвращения коррозии. Как работает механический ручник:

Водитель поднимает ручку в салоне автомобиля, которая автоматически фиксируется на месте.
Стойка перемещает основной кабель вперед и несет с собой вторичные блоки через монтажный кронштейн.
Рычаг внутри барабанного механизма вращает и раздвигает верхние концы колодок. Функцию автоматического управления берет на себя распорная планка.
Когда водитель снимает машину со «стояночного тормоза», пружины внутри барабанов толкают рычаг назад, и колодки перемещаются. При этом пружина возвращает тросовую передачу в исходное положение.

Описанный выше стояночный тормоз блокирует барабанные колеса, установленные на задней оси. Тот же принцип работает на автомобилях, оснащенных тормозными дисками: трос тянет за рычаг, который заставляет колодки сжиматься. Единственное отличие заключается в положении и форме рычага: на дисковых тормозах он расположен снаружи за ступицей.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

ручной рычаг или, что реже, ножная педаль;
система тросов;
тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

винтовой механизм;
кулачковый;
барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Особенности обслуживания и эксплуатации автомобилей с EPB

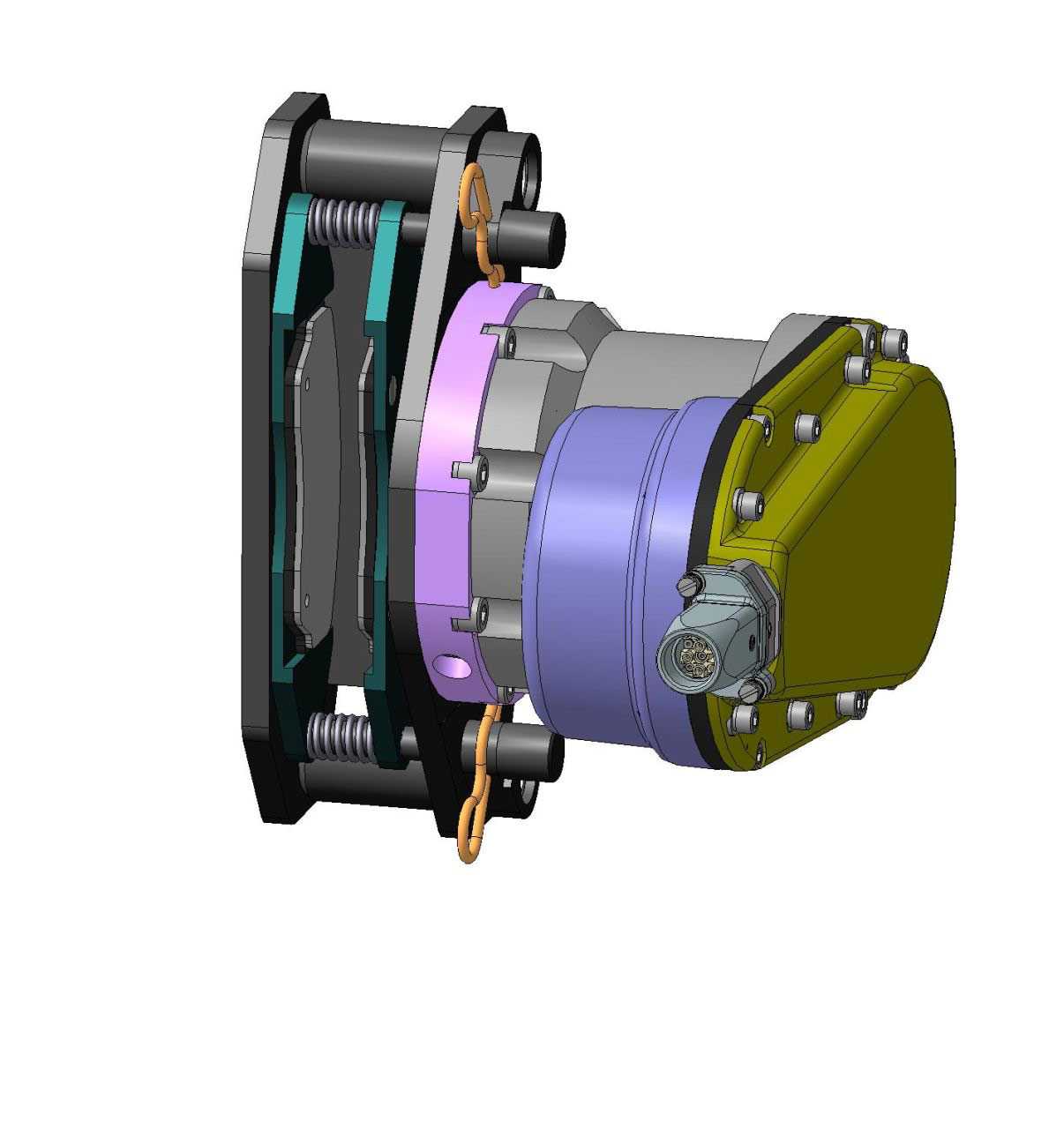

Устройство тормозного суппорта с электромеханическим стояночным тормозом

Замена тормозных колодок осуществляется только при отпущенном стояночном тормозе. Процесс замены происходит при помощи диагностического оборудования. Колодки автоматически устанавливаются в нужное положение, фиксирующееся в памяти блока управления.

Нельзя оставлять автомобиль на стояночном тормозе в течение длительного времени. При длительной стоянке может разрядиться аккумулятор, вследствие чего автомобиль будет невозможно снять с ручника.

Перед проведением технических работ необходимо перевести в сервисный режим электронику автомобиля. В противном случае электрический ручник может автоматически включиться во время обслуживания или ремонта транспортного средства. Это, в свою очередь, может привести к повреждению автомобиля.

Наиболее распространенные системы с дисковыми тормозами могут использовать ручники одной из трех систем. Здесь сложно говорить о достоинствах и недостатках – каждая из система приспособлена к конкретным тормозам и лучше всего взаимодействует именно с ними. Стояночного тормоза подразделяют на:

Винтовые;
Барабанные;
Кулачковые.

Винтовая система нашла применения в дисковых тормозах, оборудованных только одним поршнем. Управление поршнем осуществляется посредством вкрученного винта. Винт вращает за счет рычага, от которого протянут трос. В чуть более сложной кулачковой системе манипуляции над поршнями тормозных систем осуществляется при помощи толкателя, приводимого в действие кулачком.

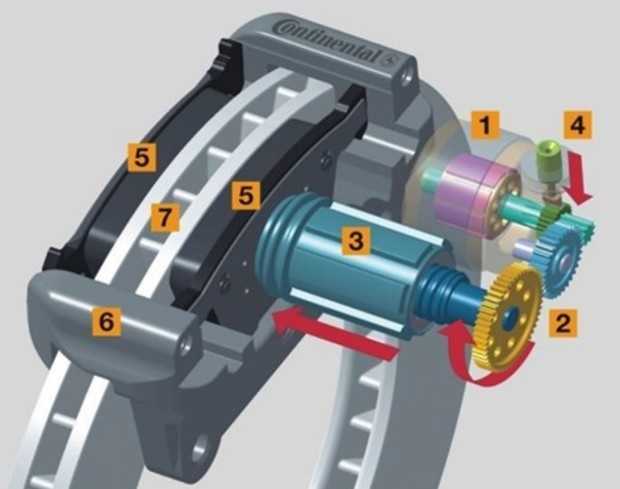

Поршень с винтовой парой

2 — нажимная гайка;

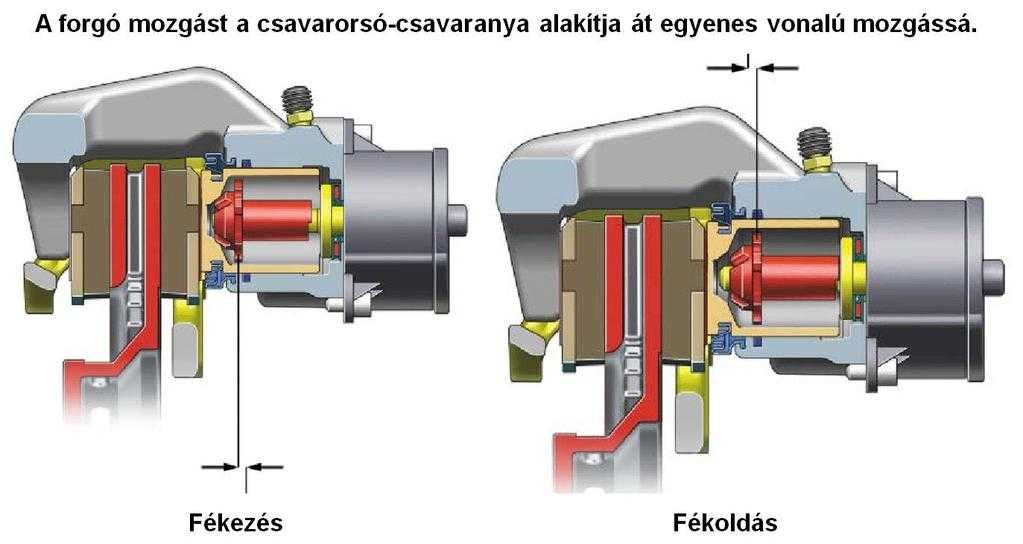

Винтовая пара преобразует вращение ведомой шестерни в поступательное движение штока. Тот давит на тормозной поршень, подводя колодки к диску. Усилие контролирует блок управления стояночного тормоза по величине потребляемого тока. Как только значение достигнет необходимой величины, электродвигатель отключится. При снятии с ручника мотор вращается в обратную сторону, шток отходит назад, а поршень сдвигается из-за упругости уплотнительной манжеты.

Часто рядом с клавишей электроручника соседствует еще одна — включающая функцию автоматического удержания (Auto Hold). Она существенно облегчает жизнь. Например, толкаясь в пробках на автомобиле с автоматом, не нужно держать ногу на тормозе. Машина остановилась, водитель отпускает педаль, а клапаны блока ABS остаются закрытыми — давление в контурах высокое, колодки сжимают тормозные диски. Если остановка продлится более чем пару минут, ABS передаст вахту стояночному тормозу.

На ручник машина встанет и раньше — если, например, водитель отстегнет ремень безопасности, откроет дверь или выключит зажигание.

Электрический стояночный тормоз: Уже не ручной

Электрика повсеместно вытесняет механику. Даже трос стояночного тормоза заменили провода. Краткую лекцию о том, как устроен и как работает ручник нового поколения, читает Геннадий Емелькин.

Преимущества электромеханического стояночного тормоза перед обычным очевидны. Вместо громоздкого рычага между передними сиденьями компактная кнопка. Не надо тащить через все днище тросики и тяги — достаточно подключить к общей электрической шине управляющий блок да снабдить тормозные механизмы на задних колесах электромоторами. Иными словами, такая конструкция упрощает компоновку и сборку, сокращает время и затраты при производстве. Кроме того, при эксплуатации отпадает необходимость в регулировках — электроника отслеживает зазор между колодками и диском всякий раз, когда срабатывал стояночный тормоз. А если им пользуются редко (например, на автомобилях с автоматами), то система подтягивает ручник через каждые 1000 км.

Алгоритм работы на большинстве автомобилей схож. Водитель нажимает на клавишу, с которой сигнал поступает в блок управления стояночным тормозом. Если автомобиль стоит на месте или движется медленнее 7–10 км/ч, включаются электромоторы, приводящие в действие тормозные механизмы. На более высокой скорости блок ABS включает гидронасос — давление в тормозных контурах повышается. Автомобиль замедляется, а потом встает на ручник.

«Затянуть» электромеханический стояночный тормоз водитель может даже при заглушенном двигателе, а вот отпустить — только включив зажигание и нажав педаль тормоза. Если мотор работает, водитель закрыл дверь и пристегнулся, то ручник отключится автоматически при нажатии на акселератор. При этом датчик продольного крена кузова распознает, стоит ли автомобиль на подъеме, учтет положение педалей сцепления и акселератора и придержит тормоза, чтобы автомобиль не скатился назад.

Чем полезен ручник?

На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.

Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.

Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.

Почему следует затягивать ручник

Ручной тормоз – это рычаг, соединённый с тормозными колодками специальным гибким тросиком. Давайте разберём несколько моментов, почему автомобилистам стоит им пользоваться, даже если у вас автоматическая коробка передач.

Надёжность фиксации автомобиля

Если парковаться на горке, то возникает вопрос, что же лучше – «Паркинг» или традиционный ручной тормоз. Если фиксировать автомобиль в таком положении с помощью режима «Паркинг», то удар или раскачка может сломать стопор, и машина покатится под уклон.

Даже если никаких внешних воздействий не возникнет, знайте, что основная масса машины будет приходиться на стопор и шестерёнки, и они быстрее износятся. Ещё «за компанию» вы можете испортить механический привод блокиратора. Через какое время произойдут эти поломки – вопрос дискуссионный, но всё же лучше предупредить возможный ремонт и затянуть ручник на стоянке. Имейте в виду: чтобы поменять стопор, придётся полностью снимать коробку передач, вскрывать её и менять элемент.

Ручной тормоз более надёжен. Он специально создан, чтобы справляться с экстремальными нагрузками и держать машину даже под большим уклоном. Это конечно тоже момент относительный, и устраивать своему автомобилю «тест-драйв» ручника – не самая хорошая идея.

Идеальным вариантом будет следующий порядок действий и на уклоне, и на ровном месте: останавливаем автомобиль, выжимаем тормоз, затягиваем ручник, переводим селектор в режим P и только потом отпускаем тормоз и выключаем двигатель. Так ваш автомобиль будет зафиксирован надёжней всего, и с меньшими проблемами вы рискуете столкнуться. Чтобы съехать с уклона: нажимаем педаль тормоза, включаем двигатель, переводим селектор в режим «Драйв», и в последнюю очередь снимаем машину с ручника.

Защита от поломки АКПП

Ещё один аргумент, почему стоит предпочесть ручник режиму «Паркинг» — это защита АКПП от поломки, если в вас случайно въедет другой автомобиль. Если машина при ударе стояла на ручном тормозе, то ничего страшного произойдёт и его ремонт обойдётся вам намного дешевле, чем, если пострадает коробка-автомат (а ремонт АКПП это дорого).

Выработка привычки

Если вы предпочитаете АКПП механике и пересели на автомат всерьёз и надолго, не стоит брезговать ручным тормозом

Не исключено, что жизнь вас заставит пересесть на автомобиль с механической коробкой: ваш он будет или знакомого – не столь важно, но привычка затягивать ручник при остановке спасёт ваше и чужое имущество в самых непредсказуемых ситуациях

Тянуться к ручному тормозу — это всё же навык, которому учат в автошколах с младых ногтей, и не просто так.

Ручной или стояночный тормоз

Ручной или стояночный тормоз, или как его величают в народе, просто ручник, способен сыграть злую шутку для многих кто обучается вождению при сдаче экзамена в ГИБДД. Вот ученик садится в машину, регулирует сиденье, зеркала, выжимает сцепление, включает первую передачу, правильно обхватывает руками руль, давит на педаль газа…

В общем все делает правильно, а машина все-таки не едет. На этом экзамен данного ученика заканчивается. И виной этому является обычная забывчивость и неопущенный стояночный тормоз. Казалось бы, очень смешная ситуация. Но только не для того, кто завалил экзамен. Согласитесь, отвечать на вопрос друзей, почему не сдал, будет довольно стыдно.

Цель ручника

Однако ручной тормоз необходим не только для получения водительского удостоверения, он действительно нужен.

Следует взять за правило всегда ставить машину на ручник, когда в ней отсутствует водитель, ведь в жизни случается всякое.

Машина может просто съехать с места и угодить в другую машину или столб, может спровоцировать более крупное ДТП. Так что ручник — вещь довольно полезная и в некоторых случаях спасет ваш автомобиль от разного рода неприятностей.

Если вы оставляете свою машину на обочине даже на несколько минут, автоинструкторы всегда советуют пользоваться ручником, так как догнать поехавшую машину будет очень сложно.

Особенно это касается парковок на горках, в этом случае нужно еще и выворачивать колеса так, чтобы при случайном съезде автомобиль уперся в ближайший бордюр.

Посмотрите, что может быть, если забыть поставить на ручник:

Как работает ручной тормоз?

Ручник блокирует задние колеса и не позволяет им вращаться. Однако это не единственная его функция. Но об этом чуть позже.

Для того чтобы включить стояночный тормоз, следует потянуть за рычаг и приподнять его до характерного потрескивания.

Вот и все, задние колеса заблокированы, и вы можете спокойно идти по своим делам, будучи уверенными, что ваша машина никуда не уедет.

Для опускания стояночного тормоза необходимо нажать на кнопку-фиксатор большим пальцем правой руки и опустить рычаг. Случается так, что тормоз слишком сильно затянут, и сил у большого пальца не хватает. В этом случае нужно взяться правой рукой за сам рычаг и, нажимая на кнопку, приподнять его немного вверх. Как только вы опустите рычаг до конца, следует убрать палец с кнопки. Теперь все в порядке, и вы можете начать движение.

Применение ручного тормоза на подъеме

Часто возникает такая неприятная ситуация, когда на мосту, при съезде или выезде с эстакады на подъеме возникает автомобильная пробка.

Новичкам сюда лучше не лезть. Для начала нужно тщательно отработать процесс движения на подъемах в спокойной обстановке, подальше от мостов.

Ведь здесь автомобили продвигаются очень медленно, да и машины стоят вплотную друг к другу

Без стояночного тормоза просто не обойтись, поэтому важно заранее отработать все действия

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.
Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

Трос оборвался;
Наконечники дали слабину;
Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

Опустите рычаг ручного тормоза максимально вниз;
Снимите тормозной диск с колеса, где проводится замена элемента;
Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
Опустите вниз выхлопную систему;
Демонтируйте регулировочную гайку и контргайку;
Снимите уравнитель;
Теперь извлеките из уравнителя наконечники троса;
Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
Отогните скобки, которые крепят трос;
Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Ручной стояночный тормоз.

Главная > РЕМОНТ и обслуживание > Тормоза > Ручной (стояночный ) тормоз.

Для чего существует ручной (стояночный) тормоз.

Точно не для того чтобы на нем ездить, или тормозить при отказе рабочей тормозной системы.

Про стояночный тормоз вспоминают в основном при прохождении ТО, чтобы получить талон, в остальных случаях он не требуется. Тех, кто пользуется ручником, обычно эти проблемы не касаются. В результате этого возникает несколько проблем:

Закисают троса ручника. Ставишь машину на ручник, снимаешь с него, а задние колеса не вращаются. После недолгой поездки по асфальту, они начинают вращаться, но все равно не так ка надо. Через некоторое время, когда барабаны сотрут колодки, все приходит в норму, до очередного использования ручного тормоза.
Ручной тормоз вообще не работает. Это происходит когда обрывается один из тросов. Одно колесо может притормаживать, но толку от этого никакого, его можно прокрутить руками. Это опять происходит от того что трос закис и сгнил, а усилие при использовании ручника его порвало.
Слишком высоко приходится поднимать рычаг ручного тормоза. Это происходит от того что износились задние колодки, и зазор между колодкой и барабаном больше нормы. Или слишком сильно вытянуты троса ручника. Для начала регулируются зазоры в задних тормозах, и если это не поможет, то подтянуть трос ручного тормоза. Это можно сделать в салоне автомобиля, около самого рычага.
Неравномерное усилие на колесах. Это тоже от неправильного зазора в колодках. Лечится регулировкой.

Все эти проблемы возникают от того, что не пользуются ручным тормозом. Не надо оставлять машину на ночную стоянку на ручнике, от этого вытягиваются троса, а зимой колодки могут примерзнуть к барабану. Надо один раз в день пользоваться ручником, а если машина не каждый день ездить, то пользоваться при каждой поездке. И тогда проблемы обойдут вас стороной.

Как подводить задние колодки не испачкав руки

Это касается машин у которых задние тормозные барабаны.1. Заводим двигатель, нажимаем педаль тормоза до упора.2. Поднимаем рычаг стояночного тормоза до упора. 3. Отпускаем педаль тормоза. 4. Опускаем рычаг стояночного тормоза.
И так делаем достаточно долго, раз 15-20, а может и больше. В конечном итоге зазор в колодках станет нормальным и тормоза будут хорошими. Если не хочется долго топтать педали, то для начала в тормозном механизме устанавливается минимальный зазор, и выполняется процедура описанная чуть выше.

При замене задних барабанных колодок следует обратить внимание на сами колодки. C виду обычные одинаковые колодки, ничего особенного, но есть одна маленькая разница, фрикционный материал наклеен по разному. От этого зависит, какая колодка будет стоять впереди, а какая сзади

Если их поставить на оборот, в принципе ничего страшного, все будет работать, но изнашиваться они будут по другому. При снятии барабана, желательно сразу запомнить как они стоят, и не ошибиться при обратной сборке

От этого зависит, какая колодка будет стоять впереди, а какая сзади. Если их поставить на оборот, в принципе ничего страшного, все будет работать, но изнашиваться они будут по другому. При снятии барабана, желательно сразу запомнить как они стоят, и не ошибиться при обратной сборке.
