Начались продажи российского электрогрузовика «муравей»

Технические характеристики

Устаревшая конструкция была хороша для своего времени, хотя в наши дни она выглядит эдаким ископаемым даже на фоне бюджетных аналогов из КНР, более современных. Несмотря на это, технические характеристики мотороллера Муравей достаточно хороши для того, чтобы трицикл справлялся с возложенными на него задачами.

Двигатель

Силовой агрегат с принудительным воздушным охлаждением выдаёт 11 лошадиных сил, объем – 199 кубов. Этого мало, учитывая вес самого мопеда, так что максимальная скорость без нагрузки не превышает 60 км/ч, а с ней она и того меньше, но с точки зрения безопасности это даже хорошо. К качеству бензина движок совсем не требователен. Топливо подаётся в камеры сгорания самотёком, с помощью простейшего карбюратора – насос в не предусмотрен.

Трансмиссия

В коробке передач насчитывается 4 ступени. Работать трансмиссией придётся активно, и привыкнуть к её особенностям тоже получится не сразу – передачи переключаются грубо и жёстко. При этом КПП отличается феноменальной надёжностью.

Ходовая часть и тормоза

Вся эта конструкция размещена на стальной трубчатой раме, и подрессорена она с помощью сложной подвески. Сзади установлены амортизаторы сродни автомобильным (подвеска независимая, на поперечных рычагах), спереди – длиннорычажная вилка. За торможение отвечают «барабаны» на всех колёсах.

Электроника

На протяжении десятилетий устанавливались 6-вольтовые аккумуляторы, причём сразу два, последовательно соединённых. Владельцы зачастую ставят одну 12-вольтовую батарею – по отзывам, работает такая схема ничуть не хуже. Хотя в руководстве пользователя рекомендуется в случае использования 12-вольтовых аккумуляторов также использовать два сразу, соединённых параллельно. Кстати, некоторые устанавливают обычный автомобильный аккумулятор, причём ставят его прямо в кузов.

Вес и габариты

Вес мотоцикла Муравей достигает 258 кг для модификаций с открытой платформой, и 285 кг для версий с закрытым кузовом а-ля «фургон». Это много, учитывая слабый моторчик, поэтому предельная скорость, которую может развить это чудо техники, и невелика. Но для утилитарных целей её более, чем достаточно. В длину модель достигает 288 см, а колёсная база составляет 184 см.

Управляемость

Маневренность у мотороллера Муравья на удивление хороша, особенно если учесть, что это всё-таки техника для работы, а не для удовольствия. Он способен развернуться практически где угодно, что очень пригождается при маневрировании на дачном участке или при парковке в гараж. Если бы у него была ещё и задняя передача, ему бы вообще цены не было.

Расход топлива

Заявленный расход топлива достигает 4,5 литров на 100 км. Цифра немаленькая, но отчасти она обусловлена архаичным мотором образца середины прошлого века, а отчасти большой массой, которую этому моторчику приходится тащить. С полностью загруженной платформой расход может вырасти ещё больше. Зато заливать можно абсолютно любой бензин! Емкость бака невелика – 10 литров.

Трицикл Spark

Рассмотрим еще несколько грузовых мотоциклов от разных брендов. Начнем краткий обзор с модели Spark. Современный трицикл с кузовом SP125TR-2 является очень популярным, благодаря возможности использования в аграрной сфере для перемещения небольших по массе грузов. Агрегат с откидными бортами и самосвальным кузовом оснащен четырехтактным одноцилиндровым бензиновым мотором с жидкостным охлаждением. Он имеет мощность двенадцать конских сил при 7000 оборотах в минуту и рабочем объеме 125 сантиметров кубических.

Характеристики:

Масса аппарата – 280 килограмм при максимальной грузоподъемности 0,5 тонны.
Длина/ширина/высота – 3.26/1,23/1,27 метра.
Передача – карданного типа.
Тормоза – барабанный механизм.

К особенностям транспортного средства можно отнести наличие бортов, откидывающихся с трех сторон.

Ремонт и тюнинг

Ремонтировать и обслуживать мотоцикл Муравей несложно, к тому же делать это приходится нечасто – пробеги у этой специфической мототехники небольшие

Но, если вы часто нагружаете его до предела, стоит уделять отдельное внимание элементами подвески, которые в таком случае подвергаются экстремальным нагрузкам

Ремонт

Отремонтировать поломку любой сложности вы наверняка сможете самостоятельно, если вы хотя бы раз держали в руках отвёртку и гаечный ключ. Тащить своё имущество в сервис смысла нет никакого, если у вас нет лишних денег. А в интернете полным-полно информации обо всех распространённых проблемах и способах их устранения.

Запчасти

Несмотря на то, что трицикл снят с производства уже давно, проблем с запчастями нет. В продаже есть как подержанные оригинальные детали, так и новые неоргинальные, причём и то, и то стоит недорого.

Тюнинг

Косметической доработкой утилитарной техники никто не занимается, так что весь тюнинг почти всегда сводится к мелким улучшениям по технической части, вроде установки более экономичного карбюратора. Но большинство владельцев не озадачивается даже этим, потому что штатные детали и так работают удовлетворительно. Тюнинг на мотороллер муравей обычно ставится только в том случае, когда оригинальный узел вышел из строя, и проще заменить его неоригиналом, чем починить.

Обновленный «Муравей» с крышей

2009 год был ознаменован тем, что ОАО «АК «Туламашзавод»» была предпринята попытка возобновления массового производства грузовых мотороллеров типа «Муравей». На своем сайте руководство завода представило чертежи и образец новинки – «ГТС-1», оборудованный кабиной.

Настоящим сокровищем тульского машиностроительного завода им. Рябикова стал мотороллер Муравей. В постсоветское время эта модель была подзабыта, но в последние годы поклонники раритетной мотоциклетной техники могут с гордостью констатировать: легендарный грузовой мопед триумфально возвращается на рынок.

Сегодня мотороллеры Муравей, стоимость которых более чем демократична, предназначаются для индивидуальных нужд поклонников советской техники. Достаточно широко они эксплуатируются в сельской местности, на дачных участках.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Предлагаем ознакомиться Как почистить фильтр в стиральной машине: где находится и как снять

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

люди которые работают со стекловолокном подскажите сколько примерно будет стоить сделать капот и задний багажник на такую технику?

Часто задаваемые вопросы

Какова его максимальная грузоподъемность? На платформу можно класть 340-375 кг в зависимости от года выпуска (есть мелкие различия), но делать это стоит осторожно, чтобы где-нибудь в повороте не опрокинуться на бок. А максимальная скорость с грузом и без? Без него – 60 км/ч, согласно заявлению производителя

С нагрузкой лучше ехать медленно и осторожно, так как гружёный трицикл управляется весьма нетривиально, и не отличается устойчивостью

А максимальная скорость с грузом и без? Без него – 60 км/ч, согласно заявлению производителя

Их уже сто лет как не выпускают, боюсь, запчастей не найду

Китайские аналоги есть? Нет, прямых аналогов нет, но подобрать что-нибудь подходящее, и потом доработать деталь напильником, можно в большинстве случаев. Да и неоригинальных запчастей российского производства в целом хватает.

Где приобрести «Тулицу»?

После 1995 года «ТУЛАМАШ» полностью прекратил выпуск ранее разработанной мототехники, перейдя на другой вид продукции. Однако у любителей двухколесных раритетов есть еще возможность приобрести мотороллер «Тулица». «Авито» – интернет-сайт, где частные лица размещают объявления о продаже различных товаров, — на сегодняшний день предлагает довольно большой выбор этих машин. Цена на модель зависит от ее внешнего вида и общего технического состояния. Там же при необходимости можно приобрести и запчасти на этот транспорт.

Словом, если хочется иметь «Тулицу» у себя в гараже, то все зависит от желания и финансовых возможностей.

Как произвести разборку?

Сам редуктор с «Муравья» снимается в определенной последовательности. Его нужно разбирать, если его рабочие функции перестали устраивать в процессе эксплуатации. Иногда бывает, что при поломке его отправляют на свалку. Но это в корне неправильно. Данное устройство почти всегда можно отремонтировать, и оно продолжит свою деятельность и прослужит еще довольно долгий период. Также мотороллер «Муравей» в настоящее время является раритетом, и запчасти на него крайне сложно подобрать. Поэтому не стоит зря «разбрасываться» ими.

Первым делом необходимо снять редуктор с «Муравья» и при этом не повредить. Затем произвести очистку корпуса от загрязнения, снять все лишнее.
Далее нужно выкрутить болты, которые стягивают корпус изделия, и все устройство прогреть строительным феном. После этого деревянным молотком нужно постучать по корпусу. Это делается до тех пор, пока он не разделится на 2 части.
Следующим этапом снимаются все шестерни. Для этого потребуется разогнуть специальные пластины и открутить все болтики, которые стягивают половинки корпуса. Потом разделяются эти корпусные чаши, и извлекается сам штопорный штифт. Следом вынимается колесная ось. Затем снимается кольцо стопорное и полуось из половины корпуса.

Разбор редуктора тоже не принесет лишних хлопот

Но со сборкой потребуется и усиленное внимание, необходимо тщательно все собрать, ничего не упустить и не перепутать. Шестерни изготавливаются из стали с высокой прочностью (легированная сталь), поэтому они очень редко приходят в негодность или деформируются. Главная проблема в большинстве случаев кроется в подшипниках

Поэтому требуется регулярное и тщательное внимание этим деталям, в частности таким элементам, как сальники

Главная проблема в большинстве случаев кроется в подшипниках

Поэтому требуется регулярное и тщательное внимание этим деталям, в частности таким элементам, как сальники

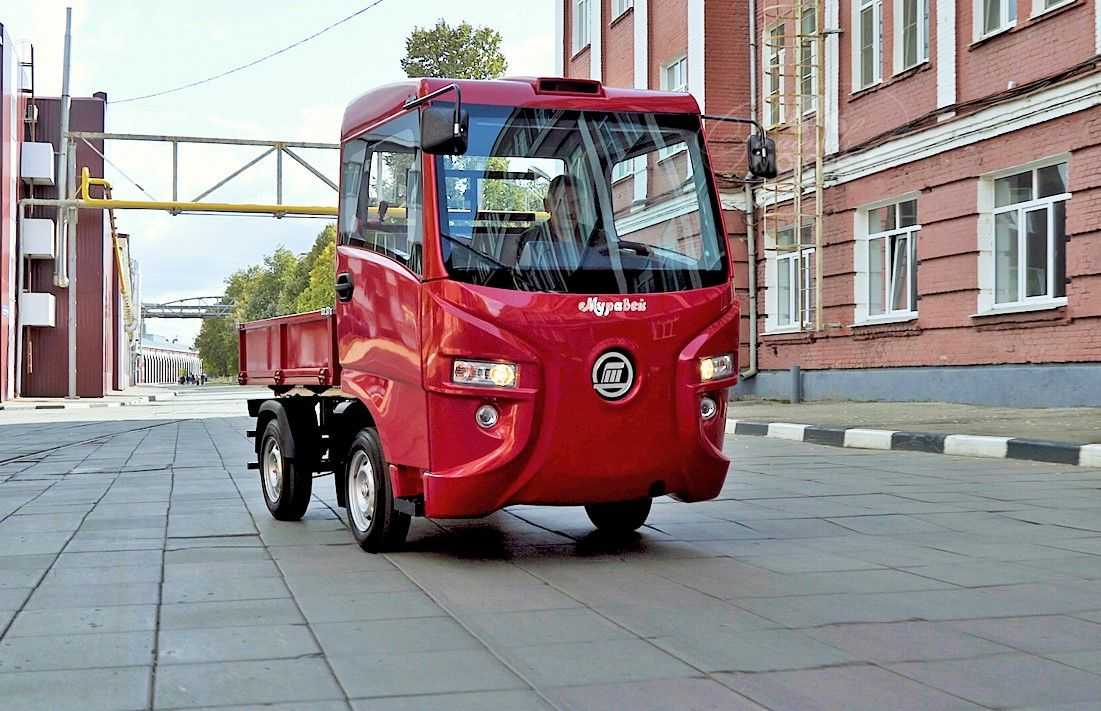

«Золотой» электрогрузовик Муравей

Развозной грузовичок с именем «Муравей» был анонсирован летом 2019 г. Его производителем является известное оборонное предприятие «Туламашзавод». И вот компания объявила о выпуске первых товарных образцов. Ранее этот завод выпускал грузовые трехколесные мотороллеры, несбыточная мечта владельцев частных домов с приусадебными участками или просто дачников.

Мотороллер выпускался с 1959 года по 1995 г. Вот только имя «Муравей» он получил в 1969 году, а до того носил название ТГ-200К или ТГ-200Ф. (модификации с кузовом или фургоном). Откуда же появилось имя, символизирующее трудолюбие и производительность?

Возможно отсюда. В 1966 г. силами двух талантливых специалистов, дизайнера Э.Молчанова и инженера О.Ивченко был создан мини-грузовик-транспортер «Муравей».

Оригинальный автомобиль, не имеющий аналогов и конкурентов. Машина выпускалась мизерным количеством, несколько экземпляров сделали в НАМИ, остальные изготавливались силами самодельщиков, благо информация о «Муравье» была опубликована в журнале «Моделист-Конструктор». Выпускать такой автомобиль в Туле не стали. Хлопотно это, а мотороллер и так, «с руками отрывали», зачем напрягаться. Но оригинальное имя завод не побрезговал взять.

И вот, в наши дни свершилась реинкарнация «Муравья» на «Туламашзаводе». Насколько удачно прошло «возрождение», судить потенциальным покупателям.

Внешность электрогрузовичка привлекает внимание. Но оказывается, он не предназначен для движения по дорогам общего пользования, это исключительно межцеховой или складской транспортер

Хотя, производитель обещает в будущем добиться разрешения на передвижение «Муравья» по автодорогам. Конструкция машины довольно проста. На раме установлен кузов и двухместная кабина, которая состоит из трубчатого сварного каркаса, обшитого сверху пластиковыми панелями. Тяговая батарея под кузовом. Основные характеристики грузовичка:

Длина/Ширина/Высота 3470/1500/2100 мм;
Вес снаряженного автомобиля 1000 кг;
Грузоподъемность 1000 кг;
Максимальная скорость 22 км/ч;
Преодолеваемые подъемы до 20%;
Электродвигатель 5 л.с.;
Емкость тяговой батареи 350 Ач;
Напряжение бортовой сети 48 Вольт;
Пробег между зарядками тягового аккумулятора 70 — 90 км.

А вот в энергию электродвигателю дает свинцово-кислотный аккумулятор. Это привет из средины XX века в наши дни! Понятно, что литий-ионная батарея изделие дорогое. Может быть, производитель захотел сделать свой грузовичок максимально доступным, и постарался снизить цену, отказавшись от дорогих аккумуляторов? Ничуть не бывало, цена на возрожденный «Муравей» 1 250 000 рублей! Как тут не вспомнить, что прямой аналог и конкурент из Мордовии, электрогрузовичок УМТЭТ оснащен современными тяговыми батареями отечественного производства, но при этом стоит более, чем на полмиллиона рублей дешевле.

Остается только посочувствовать эксклюзивному дистрибьютеру «Муравья», московской . Очередь покупателей за «золотым» грузовичком ожидается огромная…

Обслуживание и ремонт

Благодаря небольшому весу, этот мопед, при необходимости, можно -171,уложить на боковую-187, даже в одиночку. Также, учитывая то, что дисковые колеса Муравья состоят из 2-х стянутых болтами половин, заменить поврежденную шину довольно просто. Для соединения камеры и запасной покрышки необходимо разъединить части демонтированного колеса.

Ремонт мотороллера Муравей

Инструменты

Для того чтобы качественно отремонтировать советский мопед, потребуются следующие инструменты:

двусторонние гаечные ключи (комплект), 4-22 миллиметра,
отвертки — 3 шт. (большая, средняя, малая),
молотки, 2 шт. (100 и 300 грамм),
щипцы комбинированные,
деревянная палочка,
кусачки,
плоскогубцы,
торцовые ключи (4 шт.),
бархатные напильники — 2 шт. (плоские).

Диагностика

Мотороллер Муравей должен регулярно проходить техобслуживание. Это необходимо по двум причинам:

Это позволит повысить эксплуатационные характеристики и тем самым сделать модель более надежной и выносливой.
Своевременная диагностика позволит владельцу столь раритетной мототехники, как мотороллер Муравей избежать ДТП.

К сожалению, далеко не каждый владелец такой советской редкости, как мотороллер Муравей регулярно посещает сервис. Нередко на ремонт поступает уже полностью -171,убитая-187, техника.

Обслуживание мотороллера

Профессиональное обслуживание Муравья представляет собой ряд операций, при помощи которых мотороллер остается в безупречном состоянии. Мотороллер Муравей нуждается в:

ежедневной чистке,
мойке,
смазывании,
смене масла,
регулировке тормозов и прерывателя,
смене отработанных покрышек.

Если обслуживание не будет регулярным, мотороллер Муравей затребует капитального ремонта, что подразумевает серьезные финансовые и временные вложения.

Если мотороллер требует срочной замены поврежденной или изношенной детали, то не обойтись без ремонтных работ.

Важно помнить, что ремонтировать мотороллер должен только высококвалифицированный специалист, под рукой у которого всегда имеются необходимые инструменты. Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Советский мотороллер в большинстве случаев подвергается одному из трех видов ремонта:

Если мотороллер нуждается в текущем ремонте, то это не требует особых временных затрат и съема большого количества деталей. Если мотороллер Муравей требует среднего ремонта, то владелец должен позаботиться относительно разборки двигателя или некоторых элементов ходовой части. Если же мотороллер Муравей испытывает необходимость в капитальном ремонте, то это означает, что пришла пора полностью разобрать ходовую или двигатель и заменить все изношенные детали. Во избежание рисков, не имея достаточной квалификации, капитальный ремонт должно поручить опытному специалисту.

Мотолегенды СССР — ТМЗ 5.402 “Муравей 2М”

https://youtube.com/watch?v=Itoh81E7HCk

Мы предлагаем вашему вниманию обзор легендарного трицикла Муравей. Этот советский грузовой мопед с тремя колесами заслужил широкую популярность среди жителей нашей страны практически с момента его выхода в свет. Прежде всего, транспортное средство высоко оценили благодаря его доступной цене и многофункциональности. Кроме того, выгодно выделялась работоспособность байка. При массе в 240 кг транспортное средство могло перевозить грузы весом в 250 кг, в результате чего оно стало незаменимым помощником в сельском хозяйстве.

И сегодня мотороллер Муравей высоко ценится среди наших соотечественников. Его функциональные параметры не утратили своей актуальности и в наши дни. В результате, на сельских или дачных участках можно достаточно часто встретить такой трицикл.

Устройство мотороллера муравей

В советские годы этого кровопийца Муравья покупали только из-за его кузова. Так как ничего подобного в СССР в те годы не выпускалось. А людям нужно было, то на огород ездить, то хозяйство кормить вот его и брали.

Кузов в Муравье действительно хорош в него с легкостью можно нагрузить мешков 10 комбикорма, килограмм 500 угля или с полкуба дров и он смело попрет все это барахло домой. На двухместной версии кузов был существенно меньше и сильно сдвинут назад из-за чего перегруженный мотороллер на кочках опрокидывался назад. Но зато на двухместном варианте можно было ездить вдвоем

Задний борт открывается как на обычном грузовике

В стоке — кузов не имеет надставок. В колхозах эту особенность игнорировали и нашивали борта до каких-то нереальных размеров

Управление

Рулевое управление стандартное для советских мотоциклов: справа ручка газа, слева — рычаг сцепления, а что еще нужно?..

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

КПП двухвальная с постоянным зацеплением шестерен

Двигатель прост как веник

Трансмиссия

Привод задних колес осуществляется цепью

Цепь передает крутящий момент на понижающий реверс-редуктор и далее через полуоси и резиновые муфты крутящий момент распределяется между задними колесами. Характерной особенностью данного редуктора является наличие реверса

Рычаг включения реверса находится с правой стороны

Электрика

Самой проблемной частью Муравья всегда считалась его электрика в особенности реле-регулятор напряжения и диностартер (генератор и стартер в одно лице). Диностартер и реле-регулятор из-за своих конструктивных особенностей требуют к себе постоянного внимания и квалифицированного обслуживания. Если диностартер вовремя не обслуживать, то но начинает недозаряжать аккумулятор буквально в первый же сезон

На старых моделях реле-регулятор был механического типа

На последних, более совершенный — электронного типа

Зажигание контактное. Контакты расположены в кожухе охлаждения

Катушка зажигания и конденсатор вынесены на раму. В плане ремонта и обслуживания это очень удобно

Топливная система

Система питания состоит из топливного бака, карбюратора и воздушного фильтра

Подача топлива самотеком, управление подачей — механическим топливным краном

На последних мотороллерах устанавливался более совершенный карбюратор К-65Г. В целом карбюратор очень хороший хотя бы тем, что в нем есть две системы облегчающие запуск в холодное время: ручной обогатитель на руле и утопитель поплавка. Все эти системы в совокупности обеспечивают уверенный пуск двигателя в любой мороз

Чтобы повысить тягу на низах в конструкцию двигателя внесен лепестковый клапан. Клапан установлен в цилиндре и перекрывает обратный выброс топлива из кривошипной камеры

Продувка цилиндра трехканальная. Трехканальная продувка обеспечивает более лучшее наполнение цилиндра

Головка блока цилиндров имеет вытеснитель. Вытеснитель сам по себе вещь бесполезная, но в совокупности с трехканальной продувкой и лепестковым клапаном он существенно добавляет тяги на низах

Подвеска

Передняя подвеска рычажного типа. В плане легкости управления, плавности хода ей нет равных

Задняя подвеска так же как и передняя рычажного типа. В отличии от передней — задняя много хуже, примитивна и не выдерживает даже малейшей критики

Тормоза

Есть у Муравья и тормоза и ими даже можно попытаться остановить мотороллер, но только километра за три до препятствия. Оба тормоза — барабанные с механическим приводом: передний ручной с тросовым приводом, задний ножной с приводом от тяг

Размеры, быстроходность и проходимость

«Муравей» не слишком быстроходен, но это замечательно компенсирует его проходимость, обеспеченная дорожным просветом в 115 мм при максимальной загрузке. Что касается веса, то при длине в 270 см и ширине в 125 см он составляет всего лишь 280 кг, что гораздо меньше, чем у многих современных мотоциклов. Благодаря этому хозяин в случае неполадок может с легкостью «уложить» своего «железного коня» набок для проведения ремонта. Конструкторами мотороллера сделано все возможное, дабы увеличить его ремонтопригодность. Например, при смене покрышки либо камеры не надо бортировать колесо, достаточно лишь отвинтить болты на нем.

Грузовой квадроцикл

В последнее время стало модно кататься на квадроциклах. Но оказывается, этот удобный и мощный вид мототехники стали использовать и в рабочих целях, применяя его как эффективный грузовик.

Квадроцикл

Квадроцикл действительно резко прогрессировал из потешного средства «адреналинщиков» в полноприводное сверхпроходимое ТС. Практичность «четырехколесника» превратилась из мнимой в реальную.

Модель квадроцикла с самой настоящей грузовой площадкой появилась не так давно. Хотя и раньше были попытки усовершенствования квадроцикла путем добавления всевозможных боксов и особых фиксаторов для лопат и прочих инструментов, оснащение их спецприцепами (больше с декоративным назначением) задачу полной трансформации квадроцикла в грузовой вездеход не решали.

Задачу удалось решить только путем инсталляции полноходного борткузова, всерьез увеличившего грузовместимость. Компания Поларис – первый производитель, взявшийся разрубить гордиев узел. Модель квадроцикла Спортсмен конструкторы компании оснастили опрокидывающейся платформой и установили добавочную ось (из 4-колесного квадроцикл превратился в 6-колесный). В результате мотосредство легко перевозит до 360 кг грузов, что почти втрое больше, чем мог бы сделать обычный квадроцикл.

Переделка квадроцикла Поларис

Правда, платой за конструктивное изменение стало повышение веса и увеличение расхода горючего, но это уже из другой темы.

Рулевое управление, тормозная система

Для создания рулевого управления применяется руль от мотороллера, вместе с которым желательно сразу же брать и топливный бак. Вал делают из труб диаметром 20 мм, а снизу нужно смонтировать ограничитель хода.

После установки рулевого управления нужно вывести соответствующие детали для подсоединения их к рычага, педалями прочих элементов конструкции.

Основным элементом безопасности водителя и пассажира квадроцикла является тормозная система. Этот элемент лучше приобрести новый, так как бывший в изношенный механизм не может считаться надежным. В крайнем случае, тормоза можно взять с автомобиля, с небольшим пробегом.

Инструкция

Чтобы сделать вездеход из мотороллера потребуется найти машину, находящуюся в исправном состоянии.

Следует учитывать, что штатный двигатель развивает мощность 11 л.с. и обладает низким крутящим моментом (рабочий объем всего 200 см³), которого не хватает для динамичного разгона самодельной конструкции и для преодоления бездорожья.

Перед тем как из Муравья сделать вездеход, необходимо определиться с концепцией машины. Для привода задних колес может использоваться готовый мост, позаимствованный от легковых автомобилей ВАЗ или АЗЛК с задними ведущими колесами. Возможно использование отдельного понижающего редуктора, крутящий момент передается к колесам с помощью полуосей, снабженных шарнирами ШРУС (например, от малолитражной машины Ока).

Конструкция рамы

Перед началом сборки разрабатывается чертежная документация, позволяющая скомпоновать двигатель и агрегаты трансмиссии будущего вездехода. Рама собирается из отрезков стального профиля коробчатого сечения, которые соединяются контактной сваркой. Предусматривается площадка для установки двигателя, задний мост крепится к лонжеронам болтами. Приваривать чулки запрещается, поскольку полученная конструкция не отличается прочностью. В раму интегрируется передний щиток от мотороллера, который защищает ноги водителя от летящей грязи.

Для установки передних колес собирается подрамник, который крепится к штатной рулевой колонке. Колесные ступицы устанавливаются на рычагах, допускающих перемещение шин в вертикальной плоскости. В конструкцию вводятся амортизаторы с пружинами, позволяющие стабилизировать колебания колес. Полученная конструкция очищается от ржавчины, а затем покрывается слоем специального грунта. Рекомендуется произвести окраску рамы синтетической ударопрочной эмалью, предохраняющей металл от коррозии в процессе эксплуатации вездехода.

Установка двигателя

Двигатель устанавливается на штатном месте через резиновые прокладки, снижающие уровень вибраций. Для повышения крутящего момента устанавливаются несколько понижающих цепных передач, расположение шестерен продумывается на этапе проектирования рамы. Необходимо обеспечить натяжение цепей, которые не должны срываться с зубчатых колес при резких разгонах вездехода. На моторе сохраняется династартер, дополненный рычагом ручного запуска. Аккумулятор выносится на верхнюю часть рамы (в точку, которая не заливается водой и жидкой грязью).

Ходовая часть и колеса

На заднем мосту устанавливаются ступицы с тормозными механизмами, которые связываются с рукояткой на руле. На ступицах крепятся диски, которые увеличиваются путем приварки дополнительного обода. Используются готовые шины с развитым внедорожным протектором, возможно изготовление самодельных покрышек из камеры, которая установлена в металлическом каркасе. Недостатком самодельной конструкции является низкая прочность резины камеры, которая прокалывается ветками или режется острыми камнями при движении по проселкам.

Вездеход может оснащаться 1-м передним колесом или 2 шинами, установленными на поворотном подрамнике. Привод на передние колеса не предусматривается из-за низкой мощности двигателя и сложной кинематической схемы, которую трудно реализовать в кустарных условиях. Возможно применение стационарной рамы с рулевым механизмом и поворотными кулаками, связанными между собой тягой. Вместо стандартного руля от мотороллера используется рулевое колесо, позаимствованное у автомобилей российского или импортного производства.

Возможно построение вездехода из Муравья на гусеницах, в этом случае на прямоугольную раму ставятся 2 кресла для водителя и пассажира, позади устанавливается мотор с редуктором.

В состав ходовой части входят опорные ролики и резиновая гусеница с металлическими поперечными элементами. Ведущее колесо передает крутящий момент на поперечины, предусматривается передний ролик с винтовым механизмом натяжения гусеничной ленты. Подвеска в конструкции отсутствует, машина способна двигаться по заболоченной местности и глубокому снегу.

Обзор мотоцикла Муравей

Сейчас мото техника дошла до большого прогресса, и даже небольшое транспортное средство может перевезти большой груз. Одним из таких является мотороллер Муравей, о котором мы сегодня поговорим.

Такие необычные, но крайне полезные мотоциклы появились еще в Советском Союзе, и тогда это не была большая редкость, в отличие от другой техники, Муравей продавали абсолютно всем. Владелец такого мотороллера имел большие возможности для транспортировки грузов довольно больших размеров и веса. Вообще в СССР выпускали несколько видов подобных транспортных средств, но именно Муравей стал самым распространенным и популярным. О нем мы и поговорим.

На то время купить мотоцикл муравей можно было по низкой цене в 775 рублей. К сожалению, те самые мотоциклы практически не дожили до наших времен, но некоторые все-таки сохранили Муравей и пользуются им. Это только доказывает, что советская техника имела отличное качество. Особенностей у муравья было очень много, и главное достоинство – качественные детали и надежная сборка. Стоит отметить отличную подвеску мотоцикла, ведь она позволяет погрузить в мотоцикл большие грузы. Тюнинг муравья может предполагать установку передних амортизаторов, например со скутера.
