Технические характеристики

За долгие (с 1958 по 1991) годы выпуска ЗИЛ-157 технические характеристики претерпевали некоторые изменения, что было предопределено техническим прогрессом в автомобилестроении. А базовая модель, выпускавшаяся с 1958 по 1961 гг., отличалась следующими данными (ТТХ):

Грузоподъемность	4,5 т — по шоссе, 2,5 т — по грунту
Преодолеваемый подъем	28°

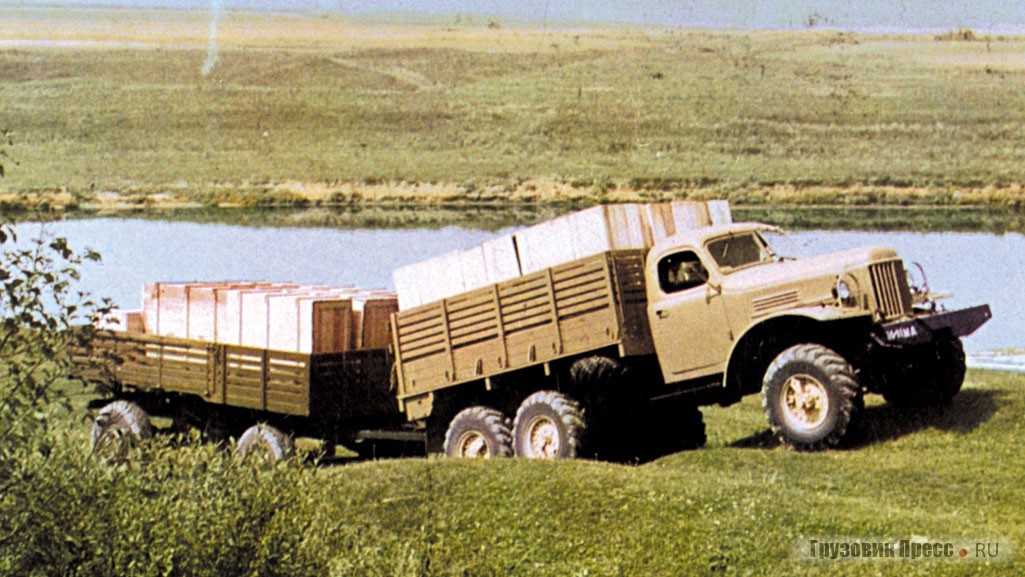

Масса буксируемого прицепа	3,6 т
Полная масса	10230 кг
Снаряженная масса	5540 кг
Габаритные размеры	длина — 6684 мм; ширина — 2315 мм; высота — 2360 мм (с тентом — 2915 мм)
Размеры платформы	длина — 3570 мм; ширина — 2090 мм; высота — 355 мм
Погрузочная высота	1388 мм
Колесная база	4225 мм
База задней тележки	1120 мм
Дорожный просвет	310 мм
Колея	1755 мм передних и 1750 мм задних колес
Радиус поворота наружный	12 м
Максимальная скорость	65 км/ч

Силовой агрегат

Модернизация послевоенной техники касалась в первую очередь силового узла. Грузовики тех лет не отличались мощью и имели массу недостатков. Новый автомобиль получил инновационный по тем временам 4-тактный карбюраторный бензиновый агрегат. 157-й дизель не выпускался в промышленных масштабах.

Недостаток, связанный с перегревом, был устранен за счет установки радиатора с 6-лопастным вентилятором. Схема вентиляции была пересмотрена полностью, ее выполнили по типу картера замкнутого цикла. Измененная конструкция сальников коленвала позволила улучшить работу масляного насоса. Доработаны и уплотнители водяного насоса.

Установка на рядный 6-цилиндровый блок с рабочим объемом 5,55 л новой головки из алюминиевого сплава позволила увеличить степень сжатия до 6,2. Мощность машины составила 104 л.с. при 2600 об./мин., после очередной модернизации в 1961 г. — 109 л.с. Двигатель работал на бензине А-66, а после 1978 г. — на А-72. Потребление горючего на 100 км в среднем составило 42 л, но траты зависят от дорожного покрытия.

Дополнительные характеристики силовой установки:

крутящий момент — 334 Нм;
диаметр цилиндра — 101,6 мм;
порядок зажигания — 1-5-3-6-2-4;
охлаждение — жидкостное.

Двигатель ЗИЛ отлично справлялся с самыми трудными задачами, заводился легко даже после длительного простоя. Проблемы возникали только при работе в условиях низких температур, поэтому в комплекте с машиной шли специальные кожухи. С годами проблема с поддержкой постоянной рабочей температуры была решена, но кожухи-утеплители на радиатор в комплектации остались.

Трансмиссия

Механическая 5-ступенчатая КПП сначала предусматривала пятую повышающую передачу, но в 1961 г. ее исключили. Устройство раздатки было усовершенствовано: появились новые сальники и износостойкие шестерни, возможность принудительного включения. Сцепление — сухое, 1-дисковое. Передаточные числа раздаточной коробки: первая передача — 2,27, вторая — 1,16.

Изменилась схема карданной передачи. На среднем мосту появилась промежуточная опора для кардана заднего моста. В ведущие мосты внедрили кожухи повышенной прочности. Передний мост дополнили шарнирами с одинаковыми угловыми скоростями. Раздатка имела 2 понижающие передачи. У водителя появилась возможность отключать передний мост.

Габариты и колеса

Над разработкой нового автомобиля работали и смежные производства. Шинники по заказу разработали специальные шины, допускающие движение при временно сниженном давлении воздуха в них. Конструкторам пришлось пересмотреть компоновку нового вездехода. Вместо 10 колес, которые были у ЗИС-151 (плюс 2 запасных), на новой модели установили 6 с размером шины 12.0018 и давлением воздуха 3,0-0,5 кгс/см².

Шина отличалась повышенной эластичностью, т.к. количество слоев корда было снижено до 8, а для внутренних слоев применяли мягкую резину.

Для повышения проходимости на бездорожье (болота, песок и пр.) водитель дистанционно снижал давление в шинах с помощью централизованной системы. Машина на низкой скорости (10 км/ч) продолжала передвигаться. Движение грузовика можно было продолжить и в случае повреждения отдельной шины.

Конструкторское решение позволило ликвидировать располагавшиеся за кабиной колесодержатели, для 1 запасного нашлось место под платформой. Появившаяся возможность придвинуть платформу к кабине изменила размеры грузовика (рама стала короче на 250 мм, габаритная длина — на 330 мм), вес снизился на 100 кг. Улучшилось и распределение массы по осям.

Модификации

На базовом 157-м ЗИЛе было выпущено более 10 вариантов под индексами:

В — седельный тягач;
К — улучшенная в 1961 г. базовая версия;
КВ — седельный тягач, разработанный в 1961 г.;
Г — вариант с применением экранированного электрооборудования для защиты от радиопомех и средств радиолокационного обнаружения;
КГ — модификация 1961 г. с применением экранированного электрооборудования на базе варианта К;
КД — вариант от уральского завода, который получил улучшенный карбюратор, появился в 1978 г.;
КДВ — седельный тягач 1978 г.;
Е — специальная версия, оснащенная 2 топливными баками по 150 л;
Э — транспорт для поставки в страны Варшавского договора;
Ю — автомобиль с доработанной системой охлаждения и радиатором большего объема для эксплуатации в тропическом климате.

ЗИЛ-157 КДМ — это опытный бортовой грузовой автомобиль 1984 г. с двигателем и трансмиссией ЗИЛ-157КД, кабиной от ЗИЛ-130 и ЗИЛ-131, рамой и платформой от ЗИЛ-131. Но опытные образцы не ограничиваются только ЗИЛ-157КДМ, например, в 1962 году был изготовлен ЗИЛ-157КВ1 — седельный тягач для работы с полуприцепами.

Самосвал

Самосвальные установки Мытищинского завода решили приспособить на шасси ЗИЛ-157КД самосвал. Опытный образец ЗИЛ-ММЗ-4510 был построен в 1988 г. Он получил металлическую платформу с самосвальным механизмом и гидронасосом. Испытания выявили ряд проблем, в результате самосвальные грузовики были выпущены небольшой партией для армейских нужд.

Лесовоз

Серийно лесовоз не выпускался. Однако за грузоподъемность ЗИЛ-157 нашел широкое применение у лесозаготовителей. Грузовик вынослив, может преодолевать заболоченные участки и местности со сложным рельефом, добросовестно таская кругляк с вырубок.

Пожарный

Рукавная пожарная машина ЗИЛ получила наименование АР-2. У нее увеличенная кабина для пожарной бригады и широкие задние двери. Пожарный автомобиль оснащен цистерной для воды на 4,5 т, телескопической лестницей. Может работать в самых труднодоступных местах.

Бензовоз

АТЗ-3-157 — автотопливозаправщик, который начали выпускать еще в 1958 г. В 1959 г. появился армейский водомаслозаправщик ВМЗ-ЗИЛ-157, у которого одна автоцистерна была расчитана на 1400 л воды, другая — на 700 л масла. АЦММ-4-157К — топливомаслозаправщик 1962 г. с емкостью на 250 л технического масла.

Автобус

На базе шасси 157-ой модели для нужд Западной группы войск в Германии завод «Прогресс» выпускал бескапотный штабной автобус.

Народный грузовик

В 1961 году произошел серьезный рестайлинг
грузовика, отразившийся и в названии. Теперь он стал ЗИЛом-157К. Из главных
изменений можно отметить не только новую трансмиссию, но и однодисковое
сцепление, а также телескопические амортизаторы.

Грузовик понравился военным, и он отправился
служить. ЗИЛ-157 практически полностью соответствовал армейским требованиям.
Кроме того, его шасси могло легко и быстро модифицироваться под различные
нужды. Например, «сто пятьдесят седьмые» использовали под пусковые установки
систем залпового огня. Нашел применение ЗИЛ и в инженерных войсках. Так
появилась модификация с буровой установкой. Она использовалась для бурения
скважин и колодцев, чтобы обеспечить солдат питьевой водой в особо засушливых
районах. Кроме этого, в инженерных войсках служили грузовики, при помощи
которых солдаты возводили понтонные переправы и мосты.

В общей сложности, было выпущено около 800 тысяч ЗИЛов-157 самых разных модификаций, многие из которых поставлялись в дружественные страны. Наиболее востребованными были:

ЗИЛ-157В (седельный тягач),
ЗИЛ-157Ю (вариация для тропического климата),
ЗИЛ-157Е (модель получила два бака по 150 литров),
ЗИЛ-157 с кузовом КУНГ-1М (армейский автофургон),
ПМЗ-27 и ПМЗ-56А (пожарные машины), а также некоторые другие.

Поскольку грузовик был очень популярен в стране и
его одинаково хорошо знали как военные, так и сельхозники, ЗИЛ-157 получил
множество прозвищ. У любого «народного автомобиля» такая участь. Например, его
называли «Захаром» и «Полтергейстом», «Колуном» и «Бабаем», «Крокодилом» и
«Ступой». А вот на Дальнем Востоке грузовик чаще всего называли «Крабом» или «Зурсом».

Модернизация силового агрегата

Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тяговодинамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников. Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н·м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор. В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

В процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались. Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.

Плюсы и минусы

Параметры основных узлов и агрегатов «ЗИЛ 157» отвечали самым высоким требованиям того времени. Поскольку машина выпускалась для Советской Армии, для ее производства не жалели средств. Таким образом, «ЗИЛ 157», характеристики которого не нуждались в усовершенствованиях, а имели лишь некоторые недочеты, собирали на конвейере по классической схеме, годами не меняя технологии.

Главным недостатком автомобиля является отсутствие гидравлического усилителя руля, но на популярности грузовика на отечественном рынке это сказывается несущественно.
Односкатные колеса с формулой 6Х6 и возможность регулирования давления положительно сказались на повышенной проходимости грузовика — для него не существует преград даже в современное время.
Грузовик укомплектовали лебедкой для самовытаскивания. Это выгодно отличало автомобиль от своего прародителя.
Зимой кабину можно было отапливать, а летом проветривать — для автомобилей шестидесятых годов это был настоящий прогресс.
Для «ЗИЛ-157» расход топлива на 100 км составляет 42 литра бензина*, достаточно плохая сторона авто.
Несмотря на простоту конструкции и высокий ресурс, “король бездорожья” иногда ломается. Однако, нынешним владельцам вездехода волноваться не стоит, запчасти “ЗИЛ 157″есть в продаже в достаточном количестве.

*в условиях сильного холода расход возрастает.

Кабина и кузов

Модель имела кузовные борта с возможностью открытия с трех сторон, что облегчало процесс погрузки/разгрузки. Особую популярность «ЗИЛ-157» получил в советской армии за счет своей проходимости и высоких показателей выносливости – это и объясняет его массовое распространение.

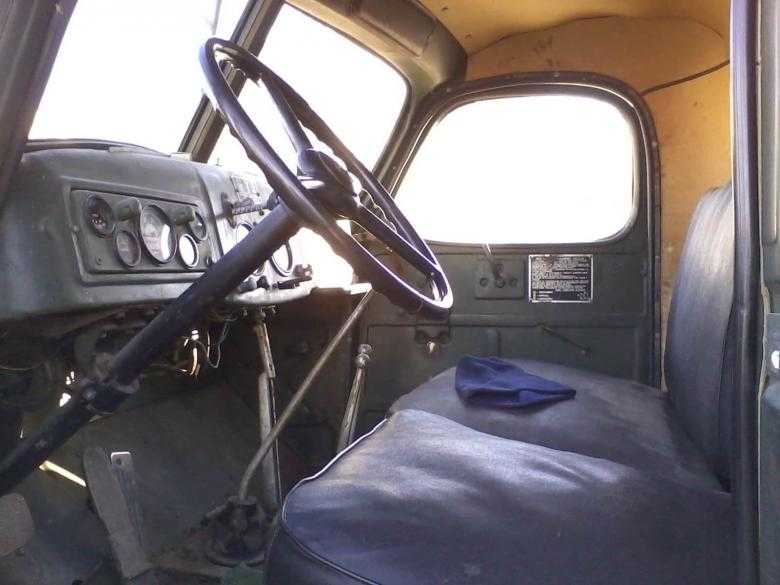

В кабине предыдущей модели водитель не мог рассчитывать на комфортную работу, посадка была неудобной, отопитель отсутствовал, вентиляция была плохая. Кроме этого, руки водителя были подвержены ощутимым ударам, передающимся от колес.

На новом грузовике конструкторы постарались, если не избавиться от недостатков полностью, то, хотя бы, частично повысить эргономику кабины и рулевого управления. Водительское кресло, отличающееся удобной посадкой, получило возможность регулировки.

За годы производства кабина ЗИЛ-157 претерпела несущественные изменения, сохранив первоначальные характеристики. Она представляла собой цельнометаллическую конструкцию и позволяла свободно разместиться водителю и двум пассажирам.

На крыше находился круглый люк. Список элементов панели приборов вездеходного грузовика включал в себя переключатель поворотов, вентиль стеклоочистителя, рукоять управления жалюзи радиатора, манометр тормозной системы и манометр давления в шинах и небольшой приборный щиток. Спидометр занимал почетное место на более объемном циферблате.

Остальные датчики и индикаторы рабочих систем машины:

Датчик температуры системы охлаждения;
Амперметр;
Указатель уровня топливного бака;
Манометр для контроля системы смазки;
Лампа для контроля дальнего света фар;
Контрольная лампа указателей поворота;
Две осветительные лампы щитка.

Под панелью расположен блок краников для регулировки давления в шинах. Для управления грузовиком в кабине установлены педали газа, сцепления и тормоза, педаль стартера, ножной переключатель света.

Также присутствовали рычаги ручного тормоза, переключения передач, включения переднего моста, управления лебедкой. Интересен был и внешний облик автомобиля. Удлиненная и слегка заостренная буферная часть, широкие плоские крылья, односкатные колеса — все было предельно гармонично.

Трехместная кабина имела высоту более 2 метров, форточек в ней не было. Круглые фары располагались на боковых крыльях и были защищены металлической решеткой. Основной окрас был хаки, так как большинство автомобилей производили для нужд армии СССР.

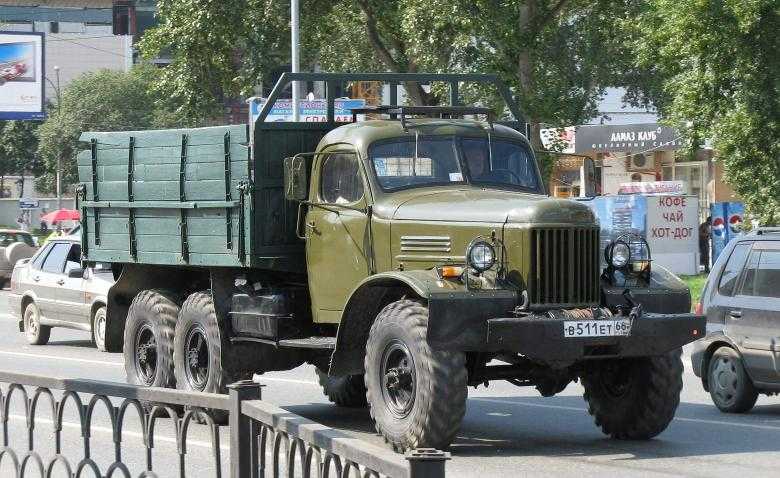

Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин толщиной 20 и шириной 80 миллиметров.

Для прочности продольная конструкция усиливалась поперечными брусками с металлическими кронштейнами. Передний борт крепился неподвижно, а боковые и задний откидывались, тем самым полностью открывая платформу кузова. Таким образом, загрузка и выгрузка военного и любого другого имущества проводилась легко и быстро.

Интерьер и экстерьер

От ставшего прототипом ЗИСа была позаимствована кабина, ее усовершенствовали, но все остальное в грузовике подверглось кардинальной переделке. Оборонный заказ исполняли с учетом армейской нагрузки, поэтому все особенности нового грузовика связаны с повышенной выносливостью, проходимостью и надежностью.

Внешне машина стала выглядеть гармонично: удлиненный и слегка заостренный «нос», широкие плоские крылья, 6 односкатных колес, круглые фары на боковых крыльях, защищенные металлической решеткой. В рулевом управлении конструкторы установили укороченные сошки, чтобы снизить силу ударов, передаваемых рукам, телескопические амортизаторы повысили плавность хода, водяной радиатор с электромотором дополнили системой обдува ветрового стекла, новые сиденья сделали с регулировкой.

Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин 20х80 мм. Передний борт крепился неподвижно, а боковые и задний откидывались, полностью открывая платформу кузова.

Топливных бака 2 — на 150 л и 60 л, при полной заправке автомобиль может преодолеть больше 500 км.

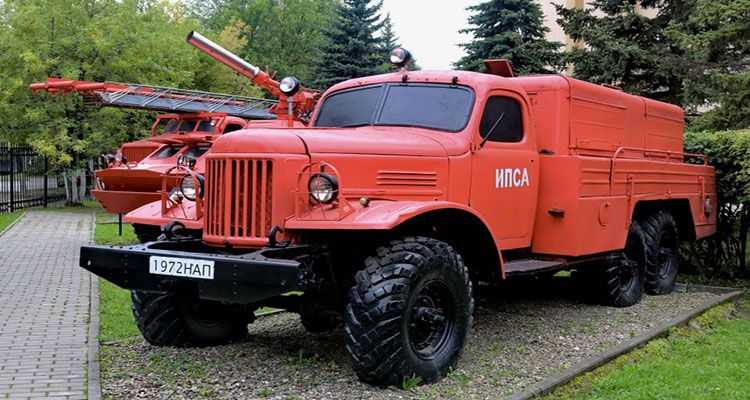

ПМЗ-27

Автоцистерна, получившая серийный номер ПМЗ-27 (АЦП-30), была разработана на Прилукском заводе противопожарного оборудования и выпускалась с 1959 по 1964 год. Это была одна из самых успешных машин на базе ЗИЛ-157, хотя первые три года после того, как автомобиль поставили на конвейер, его выпуск все же не был массовым. Полностью на эту версию перешли только после окончательного ухода ЗИС-151, на котором делали модель ПМЗ-13, хотя успешные испытания доказывали превосходство нового автомобиля. На заводе в Прилуках не хотели модернизировать главный конвейер и воспользовались ситуацией, когда пожарное ведомство вносило ряд дополнительных требований к ПМЗ-27, выиграв на этом еще 3 года для полноценного выпуска ЗИС-151.

Уже в то время машина комплектовалась двойной кабиной, рассчитанной на 7 мест боевого расчета. Бак для воды вмещал 2150 литров, а для пенообразователя – 150 литров. Подача ОТВ производилась под давлением 9 атмосфер при помощи насоса ПН-30К, производительность которого была в пределах 30 л/сек. Привод насоса работал от КОМ, установленной на КПП. Передаточное число его в базе было выдержано по схеме 1:1,716.

По техническим характеристикам эта пожарная машина на базе ЗИЛ-157 могла опередить время. Дело в том, что еще на стадии разработки «захарки» (так в народе называли эту автоцистерну) автомобиль хотели укомплектовать газоструйным вакуумным аппаратом с дистанционным управлением на пневматике, что было прорывной инженерной мыслью того времени. Новая технология никак не совмещалась с общими техническими возможностями и делала практически невозможным ремонт в условиях, удаленных от мощностей завода-изготовителя, поэтому в серию пневматика 50-х годов так и не вышла.

Габариты машины были 6940x2185x2720 мм, угол свеса у нее был 51/36°, полная масса – 9,89 т. В базовой комплектации автомобиль выпускали с двигателем мощностью 110 л.с., благодаря которому машина развивала скорость до 65 км/ч с расходом 22,5 л/ч.

В 1964 года произошла модернизация, в серию выпустили ПМЗ-27А. Эта автоцистерна получила стационарный лафетный ствол с управлением из кабины водителя. Производительность такой установки составляла 550 л/мин. В остальном же машина не отличалась от своего предшественника: количество мест боевого расчета было все так же 7 человек, вместимость цистерны и бака для пенообразователя осталось на уровне 2150 и 150 литров соответственно. Насос в силу времени на этот автомобиль поставили ПН-30КФ, а вот его производительность также осталась прежней (30 л/с) при 9 атмосферах. Немного изменились габариты: 7200х2185х2800 мм.

Рождение легенды

Американский грузовик Studebaker US6, получаемый по ленд-лизу, вдохновил советских конструкторов на создание собственного подобного автомобиля. Так в 1948 году появился ЗИС-151, будущий прародитель ЗИЛа-157. У «сто пятьдесят первого» от американского «исходника» было много отличий, поскольку грузовик старались максимально адаптировать под советские реалии. Но все же, несмотря на усилия, ЗИС сильно уступал Studebaker US6. Главная проблема была в излишнем весе, который сказался на внедорожных способностях автомобиля.

Началась долгая и кропотливая работа по улучшению
грузовика. Так и появился ЗИЛ-157. Его презентация состоялась в 1958 году в
Париже.

Отличий от ЗИСа было много, но все равно ЗИЛ-157 требовал улучшений. Особенно это касалось его эксплуатации в армии, ведь подразумевалось, что машина встанет на вооружение. А значит, требовалось сделать грузовик надежным, простым в плане конструкции и не боящимся условий серьезного бездорожья.

ПНС-100

Эта машина стала первой серийной передвижной насосной станцией на базе ЗИЛ-157К, разработанной по формуле 6×6. Ее начали выпускать в 1964 году в Прилуках, что стало знаковым событием для пожарной службы. Техника работала в паре с рукавным автомобилем, что позволяло передавать воду в большом количестве и на большие расстояния. При установке ПНС-100 на водоисточник одна такая машина заменяла собой сразу 4 автоцистерны. К ней подключалось 8 стволов типа А, 10 стволов типа Б или 4 лафетных переносных ствола диаметром 32 мм.

С целью размещения всех необходимых для передвижной насосной установки агрегатов базовое шасси удлинили на 500 мм. Кабину оставили прежнюю, от ЗИЛа-157К, рассчитанную на 3 человек. Кузовная часть была жесткой, полностью закрытой для защиты насосной станции. Чтобы обеспечить подход к агрегатам и комплектующим насоса, в кузове были предусмотрены 4 дверцы. В задней части капота делали стеклянную дверцу, чтобы в зимнее время обеспечивать визуальный осмотр контрольно-измерительных приборов мотора и насоса.

Привод основной установки работал от дизельного двигателя. На шасси ставились также центробежный насос, система охлаждения и подогрева силового агрегата, приборы управления. В базовой комплектации была предусмотрена система ПН-100 для подачи воды под давлением по напорным рукавам. Это был первый серийный выпуск насоса такой мощности. Он был очень похож на ПН-30К, но с дополнительными местами подсоединения трубопроводов системы охлаждения дизельного двигателя.

ПНС-100 поставлялся потребителю с двумя всасывающими рукавами диаметром 200 мм и длиной 4 м, набором ключей для напорных и всасывающих рукавов, тройником для работы на перекачку, двумя четырехходовыми разветвителями.

Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием. При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гранпри на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».

Подводим итоги

Всего за годы выпуска было собрано почти 798 тысяч данных автомобилей. Использование автомобиля «ЗИЛ-157» внесло неоценимый вклад в развитие экономики страны. До наших дней дожило не очень много этих грузовиков, но они, все же, есть. Большая часть находится в личном пользовании индивидуальных предпринимателей и в сфере малого бизнеса. В наше время существует даже такой вид услуг, как сдача автомобиля в аренду для любителей экстрима, чтобы те могли испытать качества грузовика в опасных и труднопроходимых местностях.
