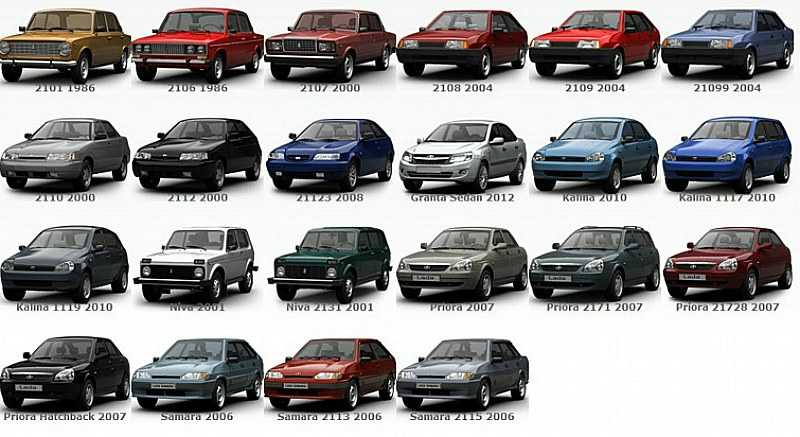

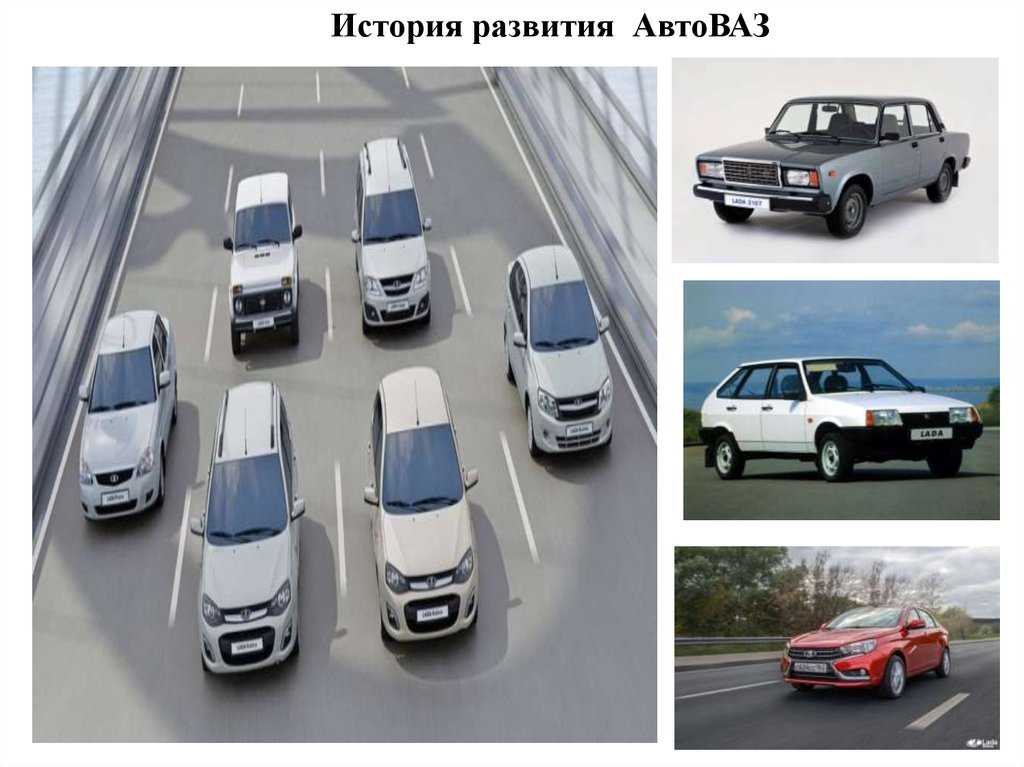

Эволюция моделей лада и ваз - как менялся внешний вид авто

Характерные особенности советских авто

Советские автомобили плотно заполонили авторынок, и по сегодняшний день являются одними из наиболее удобных и простых в обслуживании. Как и в каждом авто, ВАЗ имеет свои плюсы и свои минусы. Каждый водитель оценивает свои материальные возможности, потребности и пожелания при покупке машины и руководствуется исключительно личными потребностями. Если выбор все же падает на «шестерку» или другой автомобиль этого рода, то стоит иметь в виду его характерные особенности. Жигули не отличаются особой стойкостью к коррозии, однако у ВАЗ-2106 эта стойкость выше, чем у всех его «собратьев».

Салон Жигулей довольно просторный и удобный. В нем могут свободно расположиться пять человек, включая водителя. Достоинством «шохи» считается большой перчаточный ящик, а вот передняя панель скорее ее недостаток. Она не очень удобна и на нее ничего не поставишь.

Еще одной слабой стороной Жигулей является их электрика. Однако и в данном моменте, ВАЗ-2106 имеет преимущества перед «копейкой» или «семеркой».

Жигули не нуждаются в частом капремонте трансмиссии и ходовки, но мелкие неполадки могут случаться часто. Так как нынешнее качество комплектующих оставляет желать лучшего, главными деталями, которые чаще всего нуждаются в замене или ремонте являются:

Шаровая опора.
Система амортизации.
Тормозные колодки.

Когда пробег автомобиля достигает более 100 км, то могут возникнуть проблемы с подвеской, подшипниками и карданным валом. Также особого внимания заслуживает коробка передач. Если пробег автомобиля уже солидный, то, скорее всего, в коробке уже пора что-то менять.

Самым главным плюсов в советском автопроме является его распространенность и доступность. Даже если автовладелец в меру своей неопытности не может справиться с той или иной неполадкой, то однозначно найдутся товарищи, которые смогут подсказать и помочь в данном вопросе. Также если возникает необходимость в приобретении новых деталей, то их стоимость не будет слишком высокой. Найти детали на любую модель автомобиля ВАЗ не составит особого труда.

(0 голосов, среднее: 0 из 5)

Альтернатива

Через несколько лет после запуска в производство ВАЗ 2103, предприятие представило его модернизированный вариант − 2106.

В чем отличия ВАЗ 2103 от ВАЗ 2106?

«Шестерку» различает не только более поздний год выпуска (с 1976).

Новый авто имеет отличия по:

Более мощному мотору 1.6 литра, который развивает 80 сил.
Пластмассовой радиаторной решеткой, черными секциями, в которые интегрирована головная оптика.
Увеличенному расстоянию между передними фарами.
Иной конфигурации задней оптики.
Наличию клавиши аварийной сигнализации.
Прямоугольной форме указателей поворота на передних крыльях.
Пластиковым накладкам на бампере.
Двум прямоугольным вырезам спереди с целью охлаждения радиатора и мотора.

Этапы большого пути

Заочное технологическое противостояние АЗЛК и ВАЗа было ярко обыграно в зажигательной комедии Эльдара Рязанова «Невероятные приключения итальянцев в России», где авантюрный автопробег из Москвы в Ленинград завершился убедительной победой «Жигулей». К слову, здесь уже снималась «трешка» — более мощная люксовая модель волжского автозавода с индексом «2103». Она стала на конвейер в 1972 году. А годом ранее АвтоВАЗ приступил к производству «Жигулей-Комби» – мечты дачников, рыбаков и туристов.

Понемногу тольяттинский автозавод выходил на расчетный режим производства. Миллионный экземпляр сошел с конвейера менее чем через три года после запуска предприятия. А уже в восьмидесятом приветствовали пятимиллионную «Ладу». Ни один советский автопроизводитель не мог и мечтать о таких объемах выпуска. Но к сожалению, сформулированный Энгельсом закон о переходе количества в качество на территории волжского автозавода неожиданно дал осечку. Это произошло, главным образом, из-за того, что со временем начали отступать от утвержденных технологических норм, снизилась культура производства, да и материалы стали применяться уже не те, которые требовались. Для первых образцов «Жигулей» большинство комплектующих и важных узлов поставлялось из Италии, поэтому типично советское разгильдяйство и традиционные кражи на предприятии не были так заметны.

И все же, несмотря на это, волжский автозавод изготавливал лучшие автомобили в стране. А славу «Жигулей» первых лет выпуска свело на нет неоправданно долгое пребывание на конвейере. Все перечисленное выше стало причиной того, что к концу восьмидесятых годов наметилось серьезное техническое отставание тольяттинских автомобилей от зарубежных конкурентов. На фоне своих одноклассников некогда удачная и успешная марка выглядела пришельцем из прошлого, реликтом минувшей эпохи.

Теснота салона, малая мощность двигателя, слабая тормозная система, подверженный частым поломкам распредвал… Карбюраторные силовые агрегаты тоже перестали соответствовать ужесточенным европейским экологическим нормам. Все это значительно усугублялось падением качества комплектующих и уровня сборки.

Последняя «Лада» с заводским индексом «» сошла с конвейера летом 2012 года. История волжских автомобилей, некогда бывших символом технической мощи СССР, закончена. Сейчас в просторных цехах волжского автозавода выпускаются автомобили с ромбиком «Рено». Три четверти акций ВАЗа принадлежит все тому же французскому автогиганту. Спустя сорок лет реванш состоялся…

Также на эту тему вы можете почитать:

Хэтчбек Lada Granta 2014 – новая модификация

Тюнинг ВАЗ 21099 очень разнообразен

Выбрать недорогой внедорожник — дело не простое

Карбюратор для ВАЗ 2109 (Лада Самара) прост в обслуживании

Тюнинг ВАЗ 2110 своими руками требует немало усилий и времени

Дмитрий Серегин 22 марта, 2014

Опубликовано в: Российские автомобили

Метки: ВАЗ

Методы тюнинга двигателя шестерки

Кованные поршни

Завод обычно устанавливает литые поршни. Для того, чтобы уменьшить нагрузку, можно поставить вместо них кованные. Они имеют меньший вес. Более того, на большой скорости литье начинает работать менее эффективно, чем кованный металл.

Также можно заменить шатуны на H-образные кованные, у которых длина несколько больше, чем у родных. Это позволит улучшить сжатие горючего вещества. Нужно помнить, что при увеличении длины шатуна, необходимо ставить поршни, компрессионная высота которых меньше родной.

На выходе мы получаем более форсированный двигатель.

Процесс расточки

Этот метод позволяет значительно повысить мощность двигателя. В классическом варианте имеется 8 клапанов. Каждый из цилиндров движка имеет 400 см. Для расточки со стенки каждого цилиндра снимается небольшой слой стали. Работа эта выполняется на специальных станках. В-принципе, снять можно столько слоя, сколько это позволят сами цилиндры. Но нужно помнить о том, что это сокращает пробег цилиндров на тысячи километров.

После расточки появляется возможность установить увеличенный по диаметру поршень. В результате мы получаем повышение мощности движка аж на несколько десятков лошадиных сил.

Крутящий момент.

Благодаря установки более совершенного распределительного вала можно значительно увеличить крутящий момент двигателя. Например, можно прибавить к мотору аж до двух тысяч оборотов. В результате автомобиль будет уже на первой скорости разгоняться гораздо лучше, чем при стандартном движке.

Внедрение 16-клапанного блока цилиндров

Это довольно сложная процедура, требующая глубоких познаний в устройстве мотора шестерки. Старый блок полностью вынимается, а на его место в разобранном состоянии ставится новый блок. В нем пока не установлены ни головка, ни шестеренки, ни ремни и .т.д. Прежде чем закончить сборку, новый шестнадцатиклапанник нужно соединить с коробкой передач. И только после этого завершается сборка до конца.

Естественно, что после этой процедуры не получится использовать классический жигулевский бензонасос. Некоторые ставят на его место насос от «Волги».

Также для двигателя 16V придется устанавливать и более мощный генератор. Например, отлично подойдет генератор, который стоит в «Ниве».

Потребуют замены и другие детали: это ремни и цепи распределительного вала, маховик, коленвал, выжимной цилиндры, ЭБУ, форсунки, камеры сгорания.

Да, работы много. Но без всех этих модификаций вы не сможете ощутить всю мощь двигателя с 16 клапанами.

ВАЗ-2106 — техника

Вазовские дизайнеры В. Антипин и В. Пашко смогли минимальными средствами действительно осовременить «трёшку», сделать её облик строже, лаконичнее и одновременно «моднее».

Пластиковые «клыки» и окончания бамперов, обрамление фар, совершенно оригинальные по конструкции задние фонари, иные колпаки – казалось бы, мелкие штрихи, но «шестёрка» действительно воспринималась современниками как новая модель, а не модификация привычной «тройки».

«Шестёрка» выглядела еще престижнее ВАЗ-2103

При этом перед конструкторами и художниками стояла очень непростая задача: предстояло улучшить итальянскую разработку, не испортив её при этом. К тому времени на ВАЗе уже приобрели достаточный опыт и обладали определённым вкусом, который и позволил сделать «шестёрку» еще лучше.

ПЕРЕД БОЛЕЕ ПОЗДНИМИ РАЗРАБОТКАМИ ПЯТОГО СЕМЕЙСТВА У ВАЗ-2106 ВСЕ ЖЕ БЫЛО ОДНО НЕСОМНЕННОЕ «ЭКСТЕРЬЕРНОЕ» ПРЕИМУЩЕСТВО – ЕЁ ВНЕШНОСТЬ БЫЛА КУДА БОЛЕЕ ЦЕЛЬНОЙ.

Ведь на «ноль пятой» и «ноль седьмой» моделях угловатый низ отнюдь не идеально сочетался с плавной крышей и малым наклоном стоек и стёкол (особенно – боковых).

Хватало изменений и в интерьере

В салоне «шестёрки» привлекала внимание полностью велюровая обивка сидений, на передних вдобавок появились подголовники, а в комбинации приборов – отдельный сигнализатор недостаточного уровня тормозной жидкости и реостат, плавно изменяющий яркость подсветки

Автомобили, ставшие эмблемами эпохи

Среди легковых машин, выпускавшихся в те годы, наибольшую известность получил легендарный советский автомобиль «Победа», сходивший с конвейера Горьковского автозавода под индексом М-20. Его разработка стала новым словом не только в отечественном, но и в зарубежном автомобилестроении.

Дело в том, что «Победа» была первым в мире образцом крупносерийно выпускавшихся легковых автомобилей с несущим кузовом, не имеющим выступающих элементов, таких как фары, подножки и крылья со всеми их рудиментами

Важной отличительной чертой данной конструкции являлось также отсутствие рамы, функцию которой выполнял сам кузов. Горьковским заводом «Победы» выпускались в период 1946-1958 гг., и их количество на дорогах страны тогда достигло почти четверти миллиона единиц

Отмечается, что 50-е годы в целом явились необычайно продуктивным периодом в деятельности конструкторов и дизайнеров Горьковского автомобильного завода. На Всемирной выставке, проходившей в 1958 году в Брюсселе, три их разработки были удостоены высшей награды — Гран-при. Это были легковые автомобили: «Волга» ГАЗ-21, пришедшая на смену «Победе», «Чайка» ГАЗ-13 и грузовик ГАЗ-52. Позднее славу заводу принесли памятные всем машины «Волга» ГАЗ-24.

Характеристики двигателя ВАЗ 2103

Технические характеристики двигателя 2103 отражают его положение в линейке моторов АвтоВАЗа. Его устанавливали на модели ВАЗ 2103, 21023, 21043, 21053, 21061, 2107. Это рядный четырехцилиндровый карбюраторный двигатель внутреннего сгорания с двумя клапанами на цилиндр, который работает на бензине марки АИ-92. Для работы мотора используют масло от 5W-30 до 15W-40, при этом расход составляет 700 г на1000 км пробега.

Основные характеристики мотора ВАЗ 2103

Наименование.	Показатель.
Длина.	565 мм.
Ширина.	541 мм.
Высота.	665 мм.
Диаметр цилиндра.	76 мм.
Ход поршня.	80 мм.
Степень сжатия.	8,5.
Вес двигателя.	121 кг.
Компрессия двигателя ВАЗ 2103.	1 МПа (10 бар).
Максимальная мощность при скорости вращения коленчатого вала 5600 об/мин.	71 лошадиная сила.
Максимальный крутящий момент при 3400 об/мин.	104 Нм.
Расход топлива при движении по трассе.	6,9 л на100 км.
Расход топлива в городском цикле.	9,4 л на 100 км.
Расход топлива в смешанном цикле.	8,9 л на100 км.

В процессе жизненного цикла ВАЗ 2103 неоднократно проходила доработка двигателя и его усовершенствование. Были созданы инжекторная версия мотора, вариант с бесконтактной системой зажигания и масса других. Эти модификации отличаются улучшенными техническими характеристиками.

Особенности

Базовый 75-сильный двигатель ВАЗ-2103 позволял достичь скорости в 100 км/ч за 19 секунд, делая его одним из самых динамичных из массовых советских автомобилей тех лет и сравнимым по динамике с западными аналогами по классу.

Панель приборов

Отличия в отделке салона 2103 от ВАЗ-2101 были значительными. Пространство над головой увеличено на 15 мм, а расстояние от потолка до сидения составляло 860 мм. Панель приборов, в которой установлены часы, указатель давления масла и — наследие спортивных разработок «Фиата» — тахометр, изменена полностью. Появились толстые тканевые ковры на полу, улучшившие внешний вид и шумоизоляцию. Были введены дополнительные пластиковые накладки, благодаря чему в салоне практически не осталось «голого» металла — в соответствии со стандартами семидесятых годов. Багажник «люксового» варианта также имел превосходную отделку из формованного пластика.

За 12 лет было выпущено 1 304 899 автомобилей «третьей» модели. Долгое время ВАЗ-2103 заслуженно считалась комфортабельной, надёжной и динамичной машиной, а некоторые ценители марки считают её самой элегантной и стильной моделью ВАЗа вообще. Пришедшая на смену модель ВАЗ-2106 выпускалась до 2006 года и широко эксплуатируется в России и странах СНГ.

ВАЗ-2103 с деталями оформления от ВАЗ-2106

Что собой представляет ВАЗ-2103?

Этот автомобиль, начали выпускать на известном Волжском автозаводе еще двенадцать лет тому назад. Начальное производство этих машин, было запущено в период с 1972 по 1984 год, если быть точным. Разработка этого автомобиля велась не только отечественными конструкторами. Этим процессом занимались также и специалисты итальянской фирмы Fiat. Ввиду этого, нету ничего странного в том, что внешне, наш ВАЗ-2103, является практически идентичным своему итальянскому оригиналу. В семидесятые годы, этой модели автомобиля, удалось произвести настоящий фурор среди преимущественного большинства советских автомобилистов. Столь популярным его делал не только когда-то привлекательный внешний вид, но также и мощные «внутренности», благодаря которым, этот автомобиль, мог развивать просто невероятные на то время, скорости, примерно 100 км/ч за каких-то, семнадцать секунд.

Рождение легенды

Работа над новым автомобилем началась в середине 70-х годов. И в 1979 году предприятие ВАЗ выпустило первые мелкосерийные партии детища, которое стало родоначальником всего второго поколения «Жигулей». А в начале 1980 года производство началась в полном объеме.

По сути, «Пятерка» не была чем-то кардинально новым. Она появилась на свет благодаря глубокой модернизации уже существовавших моделей. ВАЗ-2105 создавался в качестве «рабочей лошадки», поэтому автомобиль получился довольно спартанским. Более «люксовую» версию сделали отдельным автомобилем и назвали его ВАЗ-2107. Также на базе «пятерки» вскоре появился и универсал – ВАЗ-2104. А через три года с начала массового производства «пятерка» получила Государственный знак качества СССР.

Для своего времени ВАЗ-2105 получил современный дизайн, которому старались соответствовать в Европе. А именно: рубленые формы, прямоугольная оптика. Впрочем, назвать седан продвинутым было нельзя. По «железу» машина на момент выхода уже являлась довольно устаревшей. И дело здесь именно в заднем приводе. Во всем мире от такой компоновки стали постепенно отказываться, отдавая предпочтение автомобилям с передним приводом.

Но для СССР ВАЗ-2105, тем не менее, стал прорывной моделью. Например, на приводе распредвала появился ремень, который заменил привычную цепь, а система вентиляции получила прямоугольные дефлекторы. Особым шиком считалось появление электрообогрева заднего стекла, причем эта опция являлась базовой. А еще блок предохранителей и реле «поселился» в моторном отсеке. Не обошлось, правда, и без просчетов. Но вызваны они были, по большому счету, экономией и удешевлением процесса производства. Это, например, коснулось хромированных деталей. От них решили отказаться, чтобы не тратиться на сложный технологический процесс подготовки, а затем и нанесения на стальные детали меди, никеля и хрома.

В салоне не внедрено чего-то революционного, но прогресс был заметен. Например, автомобиль получил новые сиденья, которые обшивались кожвинилом. Но минус «Жигулей» никуда не делся – на втором ряду по-прежнему было довольно тесно. О просторе, которым могла похвастать «Волга», оставалось лишь мечтать. К тому же, заметной модернизации подверглась панель приборов, которую немного «осовременили».

Дизайн и конструкция

Отличительной особенностью ВАЗ-2106 по сравнению с предшественником стали пластиковые накладки фар головного света, иная решетка радиатора и задние фонари, изготовленные в виде цельного блока. Из других изменений можно отметить измененную заднюю панель багажника, вентиляционные решетки, иные боковые указатели поворотов, бампера и колпаки колес.

В салоне автомобиля ВАЗ-2106 были установлены рельефные сиденья с велюровым верхом, ан передних сиденьях установили подголовники с возможностью регулировки по высоте. Шумоизоляция салона «шестерки» стала более качественной. На панели приборов появился тахометр. В улучшенной комплектации был предусмотрен радиоприемник, и обогрев заднего стекла.

Система впуска автомобиля ВАЗ-2106 с целью унификации с предыдущими моделями не была изменена, а вот базовый двигатель ВАЗ-2103 подвергся изменению. Диаметр цилиндров был увеличен до 79 миллиметров (ранее был 76), увеличен объем двигателя, возрос крутящий момент. Мощность двигателя составила 76 лошадиных сил, но если бы была доработана система впуска, то мощность можно было бы повысить до 80 лошадиных сил. К новому двигателю адаптировали 4-ступенчатую коробку передач и доработали сцепление. Помимо базовой модели были предусмотрены менее мощные модификации с двигателями меньшего объема и соответственно меньшей мощности, как для внутреннего использования, так и для экспорта.

ВАЗ-2106 на протяжении всего времени производства модернизировали и вносили некоторые изменения в конструкцию. Так, например в 1979 году были выпущены модификации с менее мощным двигателем от предыдущих моделей — ВАЗ-2103 и ВАЗ-21011. В 1985 году был укомплектован новой 5-ступенчатой коробкой передач, которая снижала шум и расход топлива при движении по трассе. В 1990 году появилась так называемая люкс версия автомобиля с заводским индексом ВАЗ-21065, которая получила галогеновые фары, бесконтактную систему зажигания и улучшенную обивку салона.

<?php $next_post = get_next_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Сравнение ВАЗ-2103 и ВАЗ-2106

Нельзя сказать, что пришедшая на смену ВАЗ-2103 модель ВАЗ-2106 была совершенно другой. Отнюдь. Изменения оказались минимальными, хотя признаков отличия можно насчитать довольно много. Итак, в чем же разница между ВАЗ-2103 и ВАЗ-2106: Стандартная модель ВАЗ-2103 имела объем двигателя 1,5 литра, в то время как ВАЗ-2106 – 1,6. Поэтому максимальная скорость «шестерке» была чуть выше, но при этом разгон у «тройки» был чуть лучше. Что касается различий в кузове, то здесь бросятся в глаза передние фары и решетка радиатора. Дизайн передних фар у ВАЗ-2106 претерпел незначительные изменения: он стал более строгим, плюс расстояние между двумя фарами одной пары стало чуть больше. А вот решетка радиатора «шестерки» (более поздние модели) была сделана из пластика, в то время как ВАЗ-2103 имел металлическую решетку. Задние фонари ВАЗ-2103 отличались очень простеньким и незамысловатым дизайном, и посередине можно было заметить небольшую разделительную полоску. А вот дизайн задних фонарей ВАЗ-2106 стал усовершенствованным, и разделительной полоски не было видно. У ВАЗ-2103 не было кнопки аварийной сигнализации. Ее можно было устанавливать отдельно. А вот на ВАЗ-2106 она уже присутствовала.

Двигатель ВАЗ-2103 Люкс

фотография двигатель ВАЗ-2103

Двигатель ВАЗ 2103 с рабочим объемом 1,5 л
представляет собой третье из четырех поколений тольяттинской
классики. Он явился наследником моторов 2101 на 1,2 л и 21011 на
1,3 л. А сам мотор ВАЗ-2103 стал основой для создания движка 2106 на
1,6 л. На этом классическая линейка моторов закончилась, уступив
место инжектору и переднему приводу.
    Двигатель ВАЗ-2103 отличается от ВАЗ-2101 более высоким
блоком цилиндров и увеличенным ходом поршня. Выполнен он по
традиционной для всего «классического» семейства схеме:
    — 4-цилидровый с рядным расположением;
    — 8 клапанов;
    — верхнее расположение распредвала.

Ряд модификаций ВАЗ-2103 «тройки» оснащался различными
двигателями. В частности, на мелкосерийную 21031 ставили 1,6-литровый
двигатель мощностью 80 лошадиных сил. Lada 1500S Automatic —
экспортная модификация с автоматической коробкой передач. На нее
устанавливали 1,3-литровый двигатель от 2105 мощностью 63,6 л.с. Еще один
экспортный вариант — 21035. На данную модификацию ставили 1,2-литровый
двигатель от 2101 мощностью 64 л.с.

ВАЗ-2103 с автоматической коробкой передач. Экспортное название машины Lada 1500S Automatic, выпущено 100 штук.
На этой модели применялся 3-диапазонный «автомат» 3L30 (TH180) производства General Motors (делалась она во Франции с 1969 по 1998 год на заводе американской компании в Страсбурге). Подобные коробки передач были довольно распространенными на европейских, американских и даже японских моделях 70-90-х годов: в разное время ими комплектовались Fiat 124/131/132/Argenta, Opel Record/Ascona/Manta/Commodore, Peugeot 604, Chevrolet Chevette, Rover Vitesse, Jaguar XJS/XJ12, Suzuki Sidekick/Geo Tracker и еще ряд других машин с продольным расположением мотора и задним приводом.
На самом АвтоВАЗе «автоматы» не ставились. Этим занимались импортеры/дилеры советских машин в странах Западной Европы. В данном случае — голландский дистрибьютор.

ВАЗ-21033 оснащали силовым агрегатом, позаимствованным от 21011. Объем данного двигателя — 1,3 литра, мощность — 69 лошадиных сил.

В начале 80-ых годов был создан новый, на этот
раз трехосный, фаэтон на базе ВАЗ-2103 колесной формулы 6 х 2 с той
же самой целью — для участия в парадах. В отличие от предыдущего
фаэтона, автомобиль имел три ряда сидений общей вместимостью 8
человек и дополнительную подножку сзади для перевозки каскадеров
стоя. Фары и бампера были использованы от ВАЗ-2105.

Конструкция цилиндров силовой установки 2106

Каждый цилиндр отечественной «Шестёрки» изготовляется, в соответствии с точными параметрами. После изготовления, цилиндрами присваивается соответствующий класс. Вообще существует 5 классов цилиндров. Они обозначаются латинскими буквами: A; B; C;D; E. Внизу каждого цилиндра наноситься латинский символ, соответствующий его классу. Разница между классами равняется значению 0.01 миллиметра.

Особенности ГБЦ

В связи с изменением диаметров цилиндров, потребовалось незначительное изменение конструкции головки БЦ. Изменения коснулись камеры сгорания и прокладки ГБЦ, точно так же на ВАЗ 21011. Позже на все двигатели 06 модели стали устанавливать ГБЦ с маркировкой 21011.

Особенности конструкции поршней

На всех Жигулях «классика», двигателя имеют поршни одинаковой конструкции, позаимствованной у своих итальянских предков. На 06 модели используются поршни от мотора ВАЗ 21011, их диаметр составляет 79 мм. Конструкция поршня 011 и 01 модели одинаковая. Отличие их только в большем размере и наличии лунки, на дне поршня. Во время работы ДВС, разные части поршня, нагреваются по-разному.

Для того, чтобы компенсировать тепловую деформацию, форма поршней, не соответствует форме правильного цилиндра. Для этих же целей, бобышки поршней имеют металлические терморегулирующие пластинки. Чтобы снизить поршневые нагрузки, отверстие поршня для пальца, было смещено на 2 миллиметра вправо от центра оси. Для соответствия правильной установки поршней, возле отверстия под палец имеется символ «П». Во время сборки, все поршни располагают так, чтобы все метки смотрели вперёд, по ходу движения автомобиля.

Все поршни делятся на 5 классов. Разница в размерах и обозначение классов идентично обозначению цилиндров ДВС. Ещё поршни делятся на 3 категории, по разнице отверстия поршневого пальца. Шаг категории отличается на 0,004 миллиметра. Категории обозначаются: «3», «1», «2». На дне поршня производиться обозначение категории величины пальца и класса для поршня. Обозначение имеет вид клейма.

С 1986 года существуют два ремонтных размера поршней. Первый ремонтный размер имеет увеличение на 0.4 мм., второй на 0.8 миллиметров.

Конструкция поршневых колец

В связи с увеличенным объёмом цилиндров, возросла мощность двигателя, а следовательно нагрузка на поршневые кольца. Материал изготовления поршневых колец чугун. Для того, чтобы сохранить ресурс работы двигателя на прежнем уровне, при увеличенных нагрузках маслосъёмное кольцо делается хромированным. На силовом агрегате ваз 2103 хромировалось только компрессионное кольцо. Маркировка чугунных колец на 06 модель выглядит так — 2106-1000100-10. Материалом для изготовления поршневых колец является не только чугун, но и сталь. Стальные кольца имеют маркировку 2106-1004029. На данном силовом агрегате устанавливается кованый, стальной шатун с ВАЗ 2101.

Конструкция коленчатого вала ВАЗ 2106

На моторе ВАЗ 2106 используется коленвал 2103. Особенность и отличие данного коленчатого вала от коленвала ВАЗ 2101 в увеличенном радиусе кривошипного механизма на 7 миллиметров. Отличить два типа коленвалов не сложно. На коренной шейке, на щеке в 03 модели имеется маркировка 2103. Для улучшения динамических характеристик, на силовой агрегат ВАЗ 2106 рекомендуется устанавливать коленчатый вал ВАЗ 21213. Он имеет, точно такие же посадочные размеры. Ещё на нём имеются дополнительные противовесы, которые улучшают динамику двигателя.

Особенности системы зажигания

На моторе 06 модели монтируются карбюраторы «Солекс» и «Озон» имеющие вакуумный усилитель, предназначенный для автоматической регуляции угла опережения зажигания. Распределитель зажигания, имеющий маркировку 30.3706.01 оборудован вакуумным регулятором. С этим распределителем зажигания используется катушка Б-117А.

Силовую установку ВАЗ 2106 обслуживает электроэнергией генератор Г221, имеющий ток отдачи 42А. Стартер установленный на этом моторе имеет мощность 1.3 киловатт. Все другие узлы и механизмы соответствуют деталям 03 модели Жигулей.
